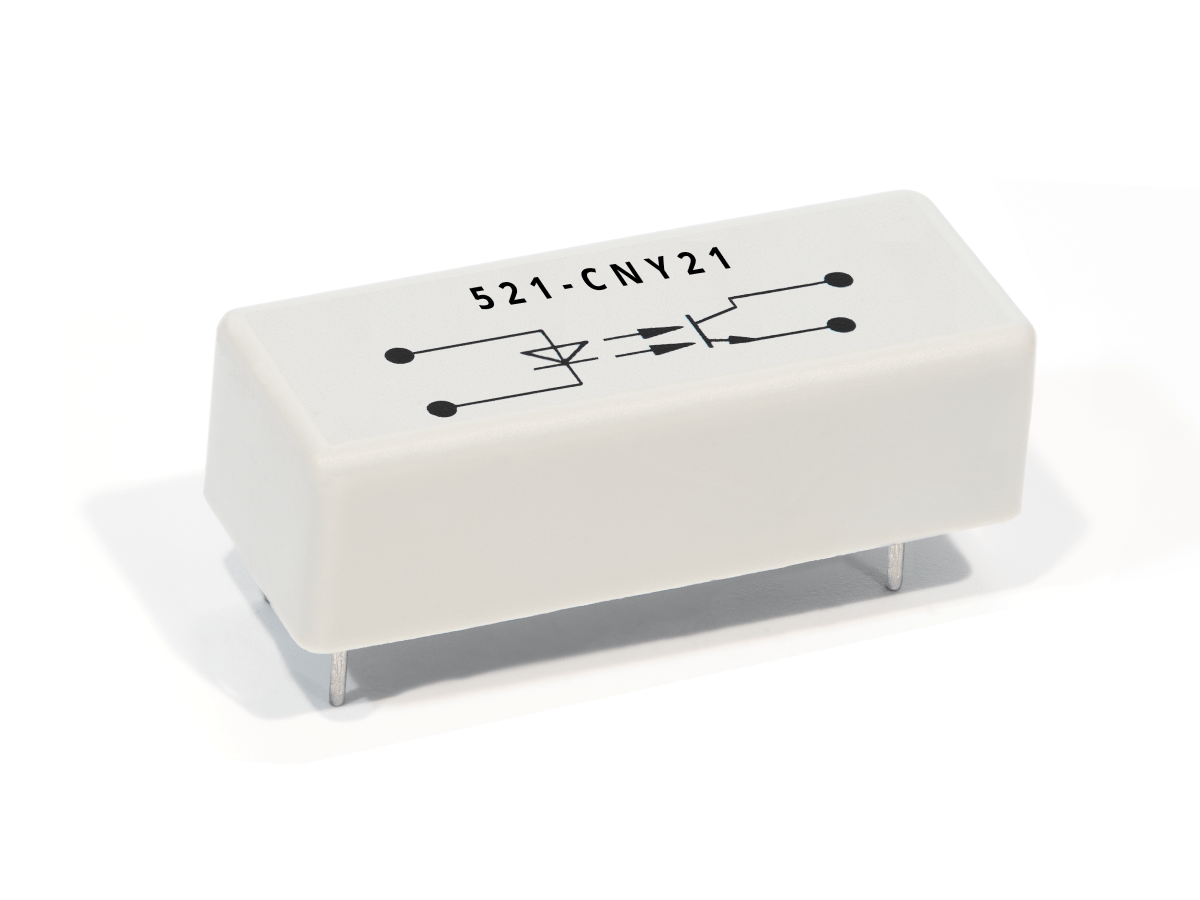

Optocoupleurs de la série 521
Les optocoupleurs de la Série 521 sont des dispositifs à semi-conducteurs à haute isolation conçus pour la séparation galvanique dans des circuits à sécurité intrinsèque et à haute fiabilité. Avec une tension d’isolement minimale de 6 000 VDC et une résistance d’isolement jusqu’à 10¹³ Ω, ces optocoupleurs assurent une transmission de signal sûre et stable entre l’entrée et la sortie, même dans des environnements contenant des gaz inflammables ou présentant un bruit électrique élevé.
Compatible avec la transmission de signaux analogiques et numériques, la Série 521 offre des temps de commutation rapides (5,5 µs marche / 4,2 µs arrêt), une capacité de couplage minimale et une sortie à photodiode pour des temps de cycle courts. La conception sans pièces mécaniques garantit une longue durée de vie opérationnelle et une immunité aux champs magnétiques, tandis que la distance de fuite et la distance dans l’air étendues de 24,5 mm répondent à des exigences de sécurité strictes.
Ces optocoupleurs sont idéaux pour une utilisation en environnements dangereux et dans des systèmes industriels nécessitant une isolation élevée et des performances fiables.
- Isolation galvanique jusqu’à 6 000 VDC entre l’entrée et la sortie
- Résistance d’isolement élevée jusqu’à 10¹³ Ω
- Prend en charge la transmission de signaux analogiques et numériques
- Temps de commutation rapides (5,5 µs en marche / 4,2 µs à l’arrêt)
- Capacitance de couplage minimale pour une séparation nette des signaux
- Possibilité d’inversion du signal pour une logique de commande flexible
- Commutation non mécanique pour une longue durée de vie opérationnelle
- Insensible aux champs magnétiques et aux interférences environnementales
- Distance de fuite et d’isolement dans l’air étendue de 24,5 mm pour une sécurité renforcée
| Tension d’isolation entrée/sortie min. (VDC) | 6000 |
| Rapport de transfert de courant Ic/If (If = 10 mA) min. | 0.5 |
| Temps d’activation/désactivation (µsec) | 5.5/4.2 |
| Tension collecteur-émetteur (VDC) max. | 70 |
| Distance de fuite, chemin d’air E/S min. (mm) | 24.5 |
| Température ambiante °C | -40 à 85 |
- Oil & Gas: Isolation des signaux dans les systèmes de contrôle pour les environnements inflammables
- Opérations minières: Commutation sûre dans les atmosphères explosives
- Équipements médicaux: Séparation des signaux résistante aux ESD dans les dispositifs sensibles
- Test & Mesure: Transfert de signaux à grande vitesse dans les instruments de précision
- Systèmes d’automatisation: Isolation galvanique dans les circuits de contrôle industriels
- Systèmes d’énergie & d’alimentation électrique: Isolation dans les systèmes d’énergie renouvelable et conventionnelle
- Contrôle de processus: Acheminement sûr des signaux dans les environnements de production dangereux
