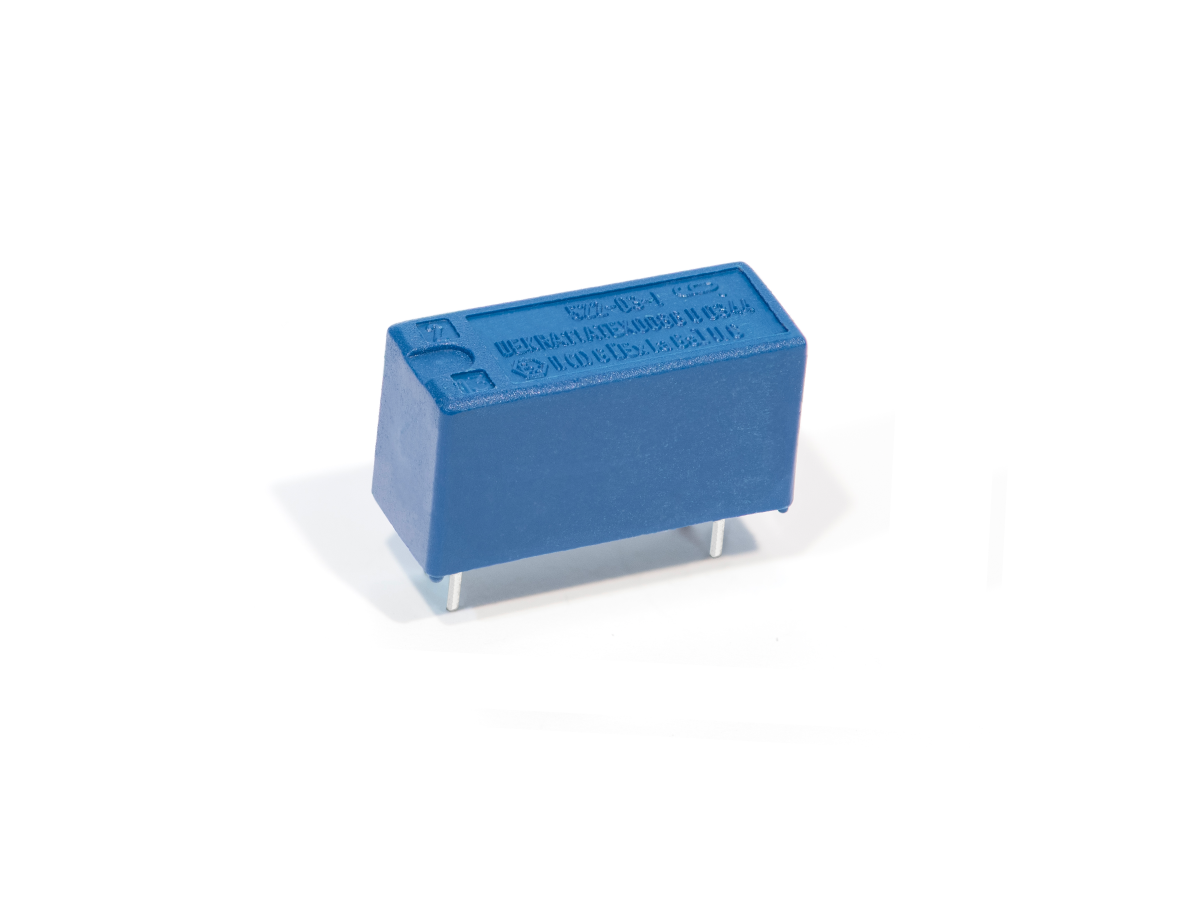

Optocoupleurs Série 522
Les optocoupleurs de la série 522 sont des dispositifs compacts à semi-conducteurs, à haute isolation, conçus pour la séparation galvanique dans les circuits à sécurité intrinsèque comme dans les circuits à usage général. Avec une tension d’isolement minimale de 4 000 VDC, ces optocoupleurs garantissent une transmission de signal sûre et fiable entre les circuits d’entrée et de sortie, même dans des environnements avec un bruit électrique élevé ou des risques potentiels d’inflammation.
Certifiée selon les normes ATEX et IECEx, la série 522 convient à une utilisation en zones dangereuses. Elle prend en charge le transfert de signaux analogiques et numériques, avec des temps de commutation rapides (jusqu’à 2,6 µs de temps de coupure) et une capacité de couplage minimale. La série intègre une sortie à photodiode pour des temps de cycle courts et peut inverser les signaux lors de la transmission, offrant une flexibilité pour les systèmes de contrôle complexes.
Son encombrement réduit, sa résistance d’isolement élevée (jusqu’à 10¹² Ω) et sa construction robuste en font une solution idéale pour les applications industrielles exigeantes où la fiabilité et la sécurité sont primordiales.
Type de protection : II (1) G [Ex ia Ga] II C
Conformément à : EN 60079-0, EN 60079-11
- Certifié ATEX & IECEx pour une utilisation en environnements dangereux
- Isolation galvanique jusqu’à 4 000 VDC entre l’entrée et la sortie
- Prend en charge la transmission de signaux analogiques et numériques
- Temps de commutation rapides (typ. 5,5 µs ON / 4,2 µs OFF)
- Résistance d’isolement élevée jusqu’à 10¹² Ω
- Capacité de couplage minimale pour une séparation nette des signaux

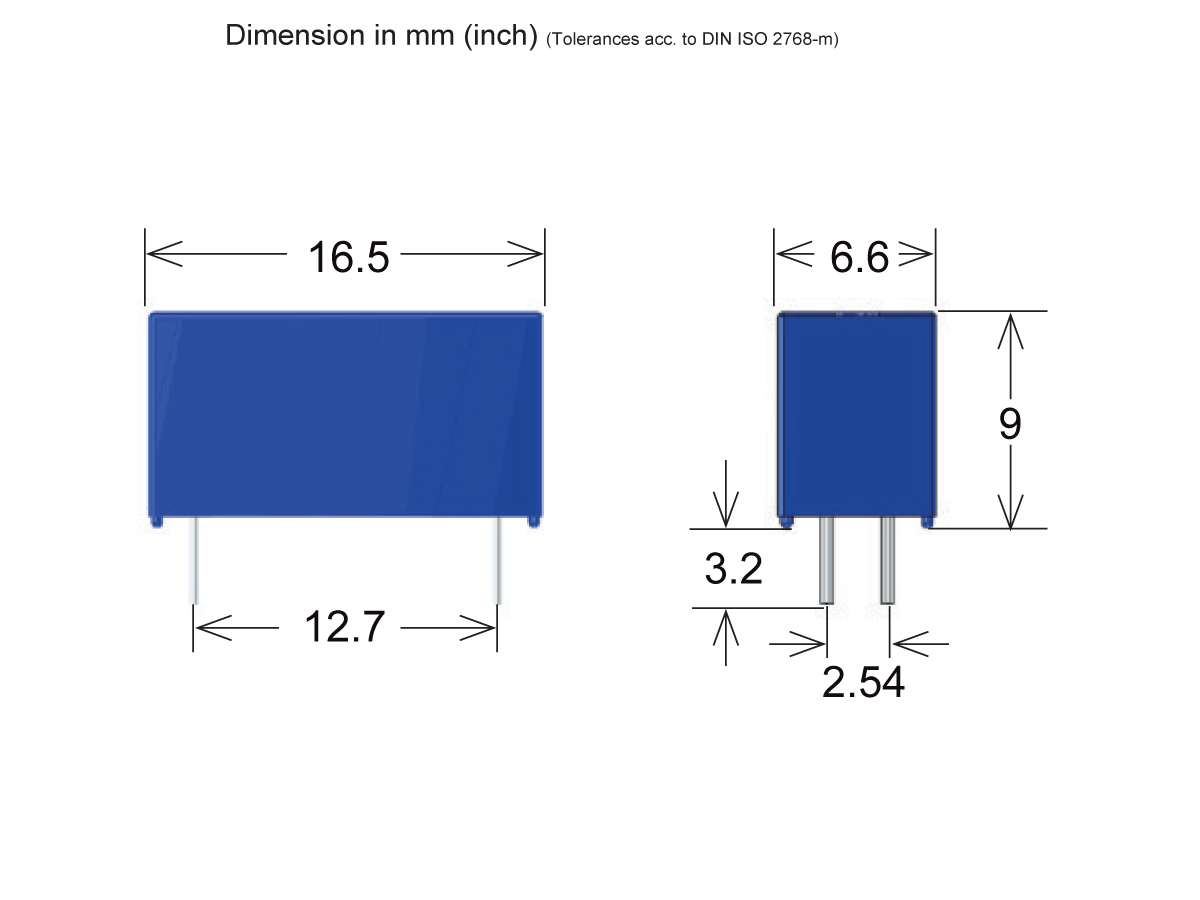

- Conception compacte avec des distances de fuite et d’isolement dans l’air de 12 mm
- Commutation non mécanique pour une longue durée de vie opérationnelle
- Insensible aux champs magnétiques et aux interférences environnementales
- Fonction d’inversion du signal pour un contrôle logique flexible
| Tension d’isolation entrée/sortie min. (VDC) | 4000 |
| Rapport de transfert de courant lc/lf (lf = 10mA) min. | 0.5 |

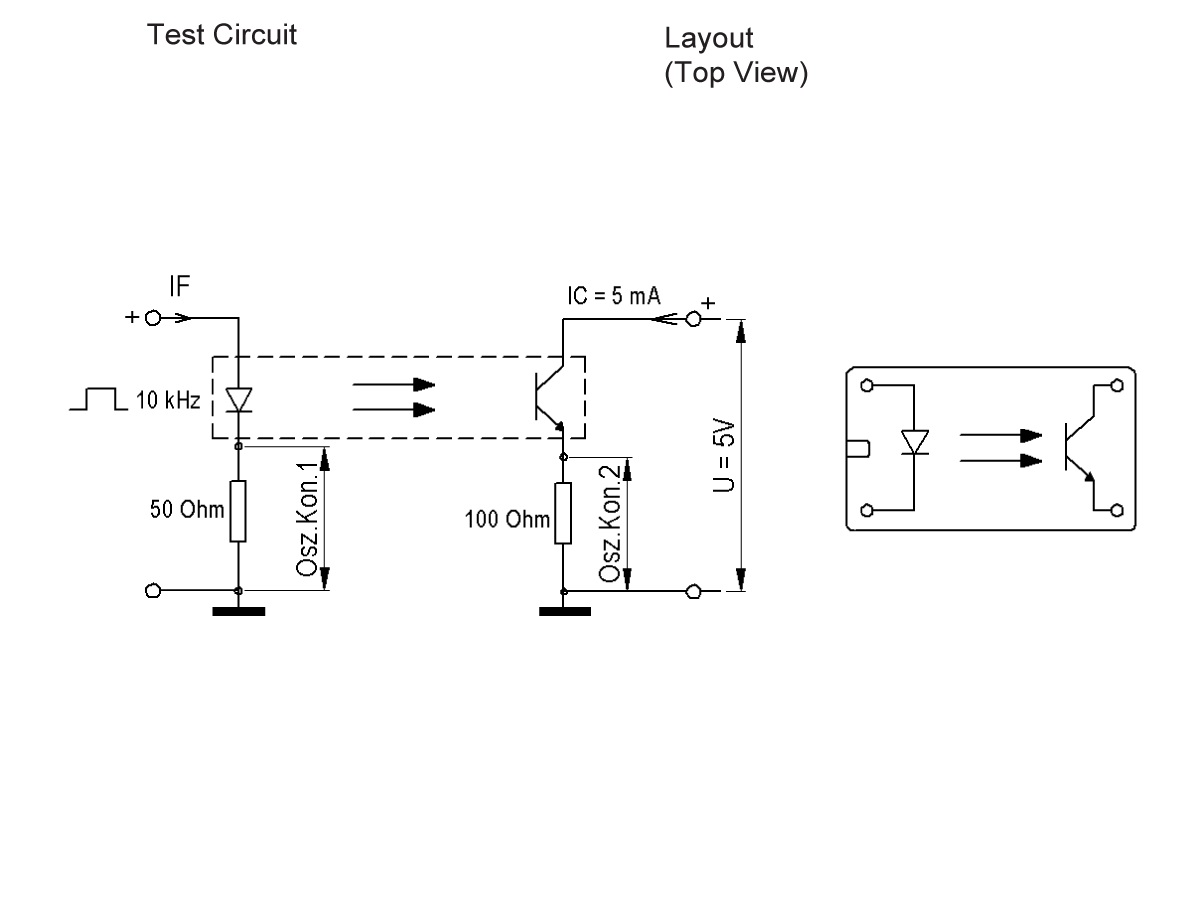

| Temps d’activation/désactivation (µsec) | 3.5/2.6 |
| Tension collecteur-émetteur (VDC) max. | 32 |
| Distance de fuite, chemin d’air E/S min. (mm) | 12 |
| Température ambiante °C | -40 to 85 |
- Pétrole & Gaz : Isolation des signaux dans les systèmes de contrôle pour des environnements inflammables
- Opérations minières : Commutation sûre dans des atmosphères explosives
- Équipements médicaux : Séparation des signaux résistante aux ESD dans des dispositifs sensibles
- Test & Mesure : Transfert de signaux à haute vitesse dans des instruments de précision
- Systèmes d’automatisation : Isolation galvanique dans des circuits de commande industriels
- Systèmes d’énergie & d’alimentation : Isolation dans les systèmes d’énergie renouvelable et conventionnelle
- Contrôle des procédés : Acheminement sûr des signaux dans des environnements de production dangereux
