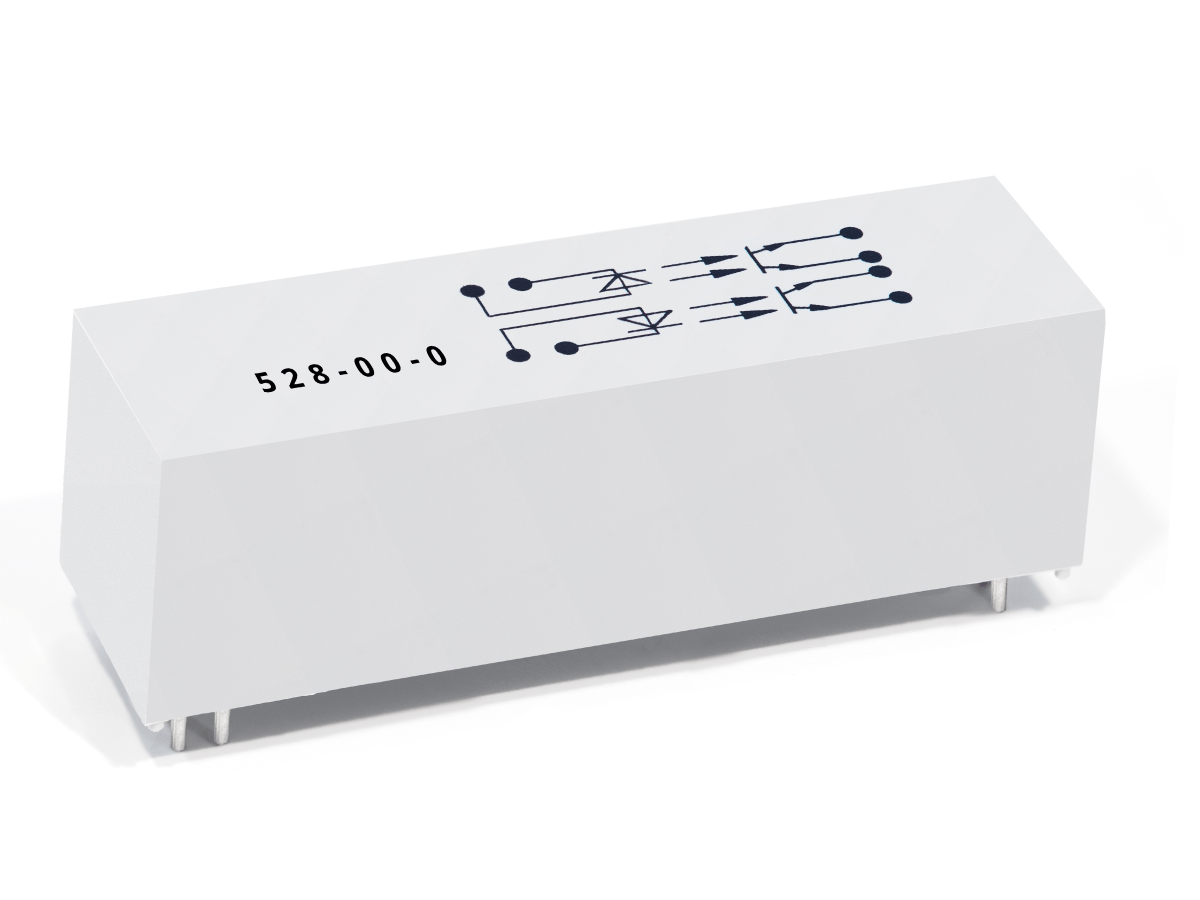

Optocoupleurs série 528
Les optocoupleurs de la série 528 sont des dispositifs à semi-conducteurs à haute isolation, conçus pour la séparation galvanique dans les circuits à sécurité intrinsèque et d’autres applications à haute fiabilité. Avec une tension d’isolement minimale de 10 000 VDC et une résistance d’isolement jusqu’à 10¹² Ω, ces optocoupleurs garantissent une transmission de signal sûre et stable entre l’entrée et la sortie, même dans des environnements avec des gaz inflammables ou un bruit électrique élevé.
Prenant en charge la transmission de signaux analogiques et numériques, la série 528 offre des temps de commutation rapides (5,5 µs marche / 4,2 µs arrêt), une capacité de couplage minimale, ainsi qu’une sortie photodiode pour des temps de cycle courts. La conception non mécanique assure une longue durée de vie en fonctionnement et une immunité aux champs magnétiques, tandis que la distance de fuite étendue et la distance dans l’air de 42 mm répondent à des exigences de sécurité strictes.
Ces optocoupleurs sont idéaux pour une utilisation dans des environnements dangereux et des systèmes industriels nécessitant une isolation élevée et des performances fiables.
- Isolation galvanique jusqu’à 10 000 VDC entre l’entrée et la sortie
- Haute résistance d’isolement jusqu’à 10¹² Ω
- Prend en charge la transmission de signaux analogiques et numériques
- Temps de commutation rapides (5,5 µs ON / 4,2 µs OFF)
- Capacité de couplage minimale pour une séparation nette des signaux
- Possibilité d’inversion du signal pour une logique de commande flexible
- Commutation non mécanique pour une longue durée de vie opérationnelle
- Insensible aux champs magnétiques et aux interférences environnementales
- Distance de fuite et distance dans l’air étendues de 42 mm pour une sécurité renforcée
- Deux optocoupleurs dans un seul boîtier pour une intégration compacte
| Tension d’isolation entrée/sortie min. (VDC) | 10000 |
| Rapport de transfert de courant Ic/If (If = 10mA) min. | 0.9 |
| Temps d’activation/désactivation (µsec) | 5.5/4.2 |
| Tension collecteur-émetteur (VDC) max. | 70 |
| Distance de fuite, cheminement d’air E/S min. (mm) | 42 |
| Température ambiante °C | -40 to 85 |
- Pétrole & Gaz: Isolation du signal dans les systèmes de contrôle pour les environnements inflammables
- Opérations minières: Commutation sûre dans les atmosphères explosives
- Équipements médicaux: Séparation des signaux résistante aux ESD dans les appareils sensibles
- Test & Mesure: Transfert de signal à grande vitesse dans les instruments de précision
- Systèmes d’automatisation: Isolation galvanique dans les circuits de contrôle industriels
- Systèmes d’énergie & d’alimentation: Isolation dans les systèmes énergétiques renouvelables et conventionnels
- Contrôle des procédés: Acheminement sûr des signaux dans les environnements de production dangereux
