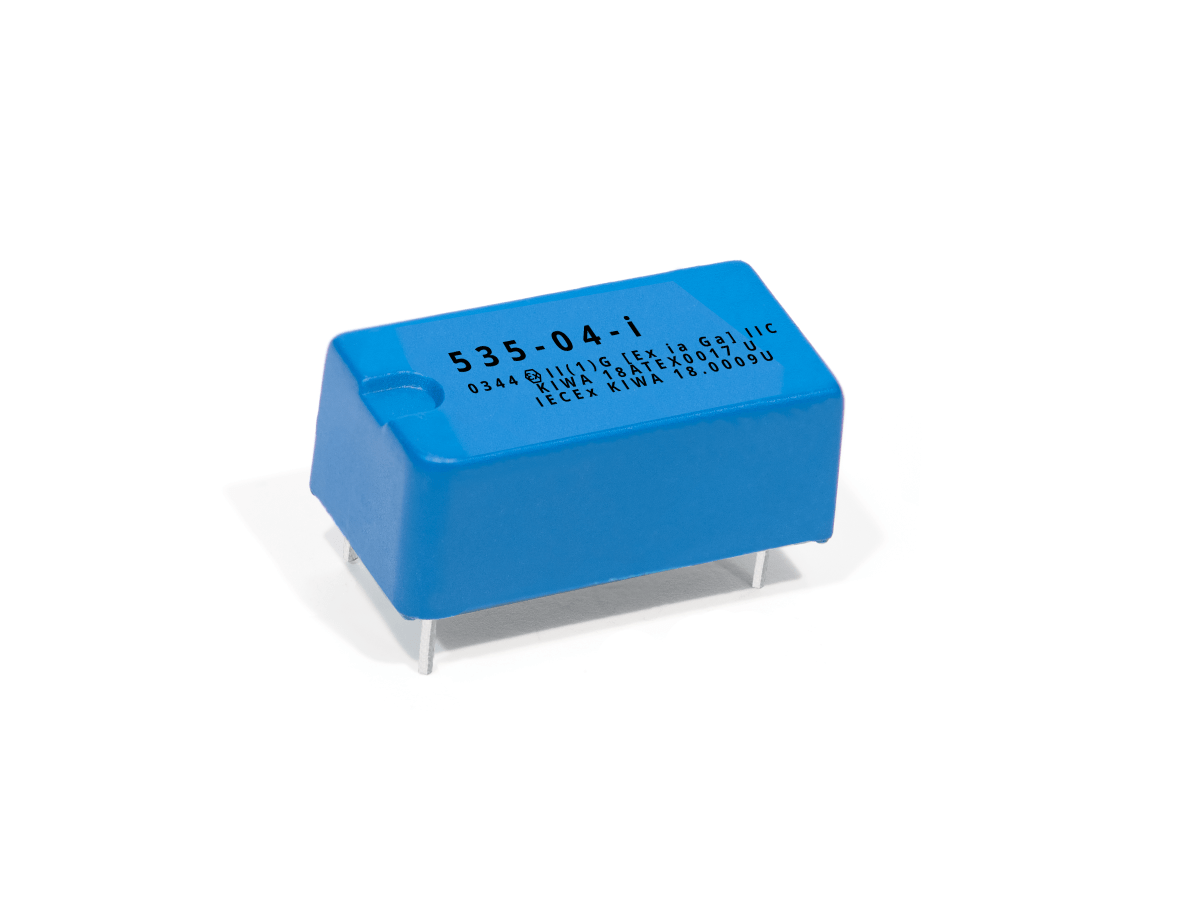

Optocoupleurs de la série 535
Les optocoupleurs de la Série 535 sont des dispositifs à semi-conducteurs à haute isolation, conçus pour la séparation galvanique dans des circuits intrinsèquement sûrs et à haute fiabilité. Avec une tension d’isolement minimale de 4 000 VDC et une résistance d’isolement allant jusqu’à 10¹³ Ω, ces optocoupleurs garantissent une transmission de signal sûre et stable entre l’entrée et la sortie, même dans des environnements dangereux ou électriquement bruyants.
Certifiée selon les normes ATEX et IECEx, la Série 535 prend en charge le transfert de signaux analogiques et numériques avec une capacité de couplage minimale et des performances de commutation rapides. Une sortie photodiode intégrée permet des temps de cycle courts et des capacités d’inversion du signal, tandis que la conception sans pièces mécaniques garantit une longue durée de vie opérationnelle et une immunité aux champs magnétiques.
Avec une distance de ligne de fuite et de cheminement dans l’air de 14,5 mm, la Série 535 répond à des exigences de sécurité strictes et est idéale pour une utilisation dans des zones à gaz inflammables, des systèmes médicaux et l’automatisation industrielle.
Type de protection : II (1) G [Ex ia Ga] II C
Conformément à : EN 60079-0, EN 60079-11
- Certifié ATEX & IECEx pour une utilisation dans des environnements explosifs ou dangereux
- Isolation galvanique jusqu’à 4 000 VDC entre l’entrée et la sortie
- Haute résistance d’isolement jusqu’à 10¹³ Ω
- Prend en charge la transmission de signaux analogiques et numériques
- Temps de commutation rapides (typ. 19,5 µs marche / 212 µs arrêt)
- Capacitance de couplage minimale pour une séparation nette des signaux
- Capacité d’inversion du signal pour une logique de commande flexible
- Commutation non mécanique pour une longue durée de vie opérationnelle
- Insensible aux champs magnétiques et aux interférences environnementales
- Distances de ligne de fuite et d’entrefer de 14,5 mm pour une sécurité renforcée
| Tension d’isolation entrée/sortie min. (VDC) | 4000 |
| Rapport de transfert de courant Ic/If (If = 10mA) min. | 3 |
| Temps de mise sous/hors tension (µsec) | 19.5/212 |
| Tension collecteur-émetteur (VDC) max. | 32 |
| Distance de cheminement, trajet d’air E/S min. (mm) | 14.5 |
| Température ambiante °C | -40 à 85 |
- Pétrole & Gaz : Isolation des signaux dans les systèmes de contrôle pour les environnements inflammables
- Opérations minières : Commutation sûre dans les atmosphères explosives
- Équipement médical : Séparation des signaux résistante aux ESD dans les appareils sensibles
- Test & Mesure : Transfert de signaux haute vitesse dans les instruments de précision
- Systèmes d’automatisation : Isolation galvanique dans les circuits de contrôle industriels
- Systèmes d’énergie & d’alimentation : Isolation dans les systèmes énergétiques renouvelables et conventionnels
- Contrôle des processus : Acheminement sûr des signaux dans les environnements de production dangereux
