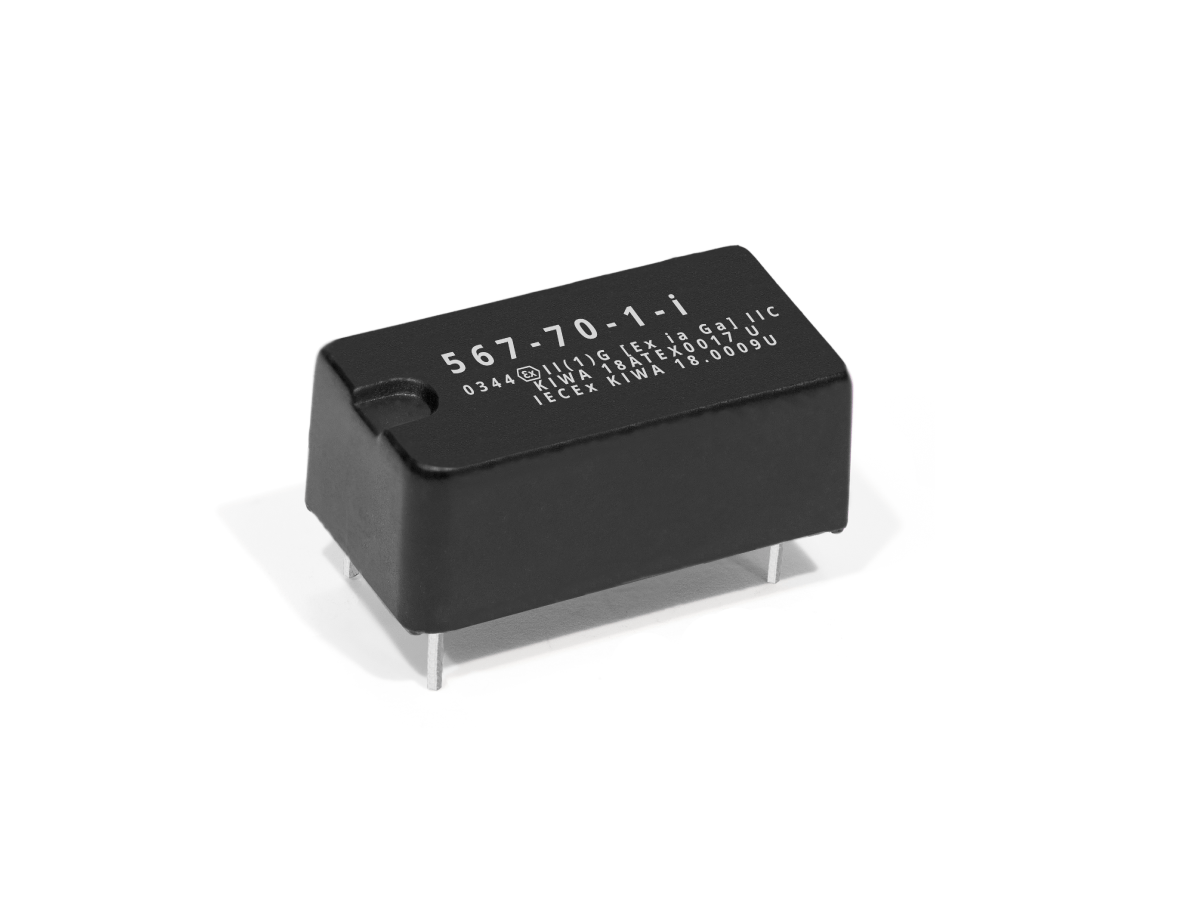

Optocoupleurs série 567
Les optocoupleurs de la série 567 sont des dispositifs à semi-conducteurs, à forte isolation, conçus pour une séparation galvanique dans des circuits à sécurité intrinsèque. Certifiés selon les normes ATEX et IECEx, ils sont idéaux pour une utilisation dans des environnements dangereux tels que les zones à gaz inflammables, les opérations minières et les établissements médicaux où la sécurité électrique et la fiabilité sont essentielles.
Avec une tension d’isolement minimale de 4 000 VDC, une résistance d’isolement jusqu’à 10¹³ Ω et des temps de commutation rapides de 0,5 µs, la série 567 prend en charge la transmission de signaux analogiques et numériques. Ces optocoupleurs intègrent une sortie photodiode pour des temps de cycle courts et offrent une capacité d’inversion du signal, ce qui les rend adaptés aux logiques de commande complexes.
Leur conception compacte inclut des distances de fuite et d’isolement dans l’air de 14 mm, garantissant la conformité aux normes de sécurité strictes. Le mécanisme de commutation non mécanique assure une longue durée de vie opérationnelle et une immunité aux champs magnétiques, ce qui en fait une solution robuste pour des applications industrielles exigeantes.
Type de protection : II (1) G [Ex ia Ga] II C
Conformément à : EN 60079-0, EN 60079-11
- Certifié ATEX & IECEx pour les applications de circuits intrinsèquement sûrs
- Isolation galvanique jusqu’à 4 000 VDC entre l’entrée et la sortie
- Haute résistance d’isolement jusqu’à 10¹³ Ω
- Temps de commutation rapides (0,5 µs marche/arrêt)
- Prend en charge la transmission de signaux analogiques et numériques
- Capacité de couplage minimale pour une séparation nette des signaux
- Capacité d’inversion de signal pour un contrôle logique flexible
- Commutation non mécanique pour une longue durée de vie opérationnelle
- Insensible aux champs magnétiques et aux interférences environnementales

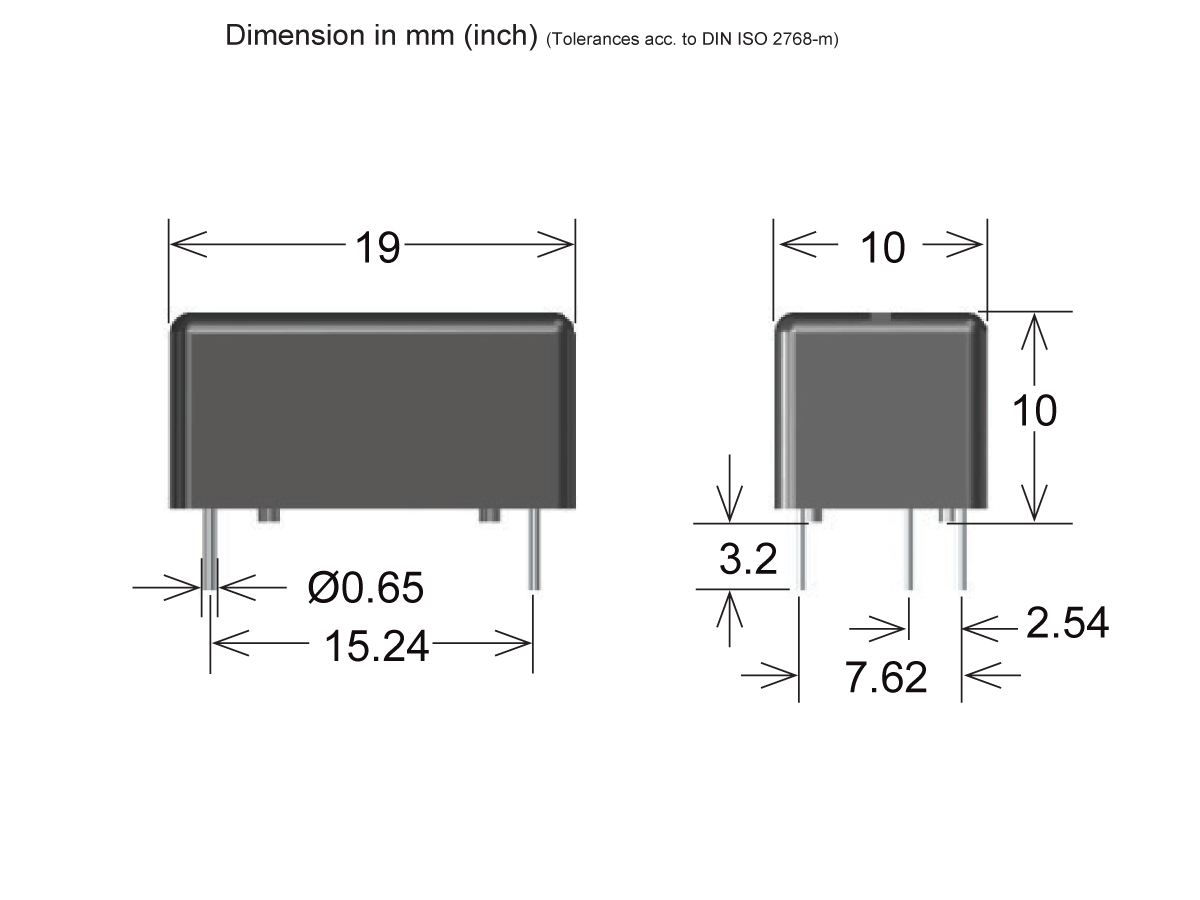

- Conception compacte avec des distances de fuite et d’isolement dans l’air de 14 mm
| Tension d’isolement entrée/sortie min. (VDC) | 4000 |
| Courant de sortie lo (mA) max. | 50 |
| Tension d’alimentation (VDC) max | 5 |
| Temps d’activation/désactivation (µsec) | 0.5/0.5 |
| Distance de fuite, trajet d’air E/S min. (mm) | 14 |
| Température ambiante °C | -20 to 85 |
- Pétrole & Gaz: Isolation du signal dans les systèmes de commande pour environnements inflammables
- Opérations minières: Commutation sûre dans des atmosphères explosives
- Équipement médical: Séparation des signaux résistante aux ESD dans des dispositifs sensibles
- Test & Mesure: Transfert de signal à haute vitesse dans des instruments de précision
- Systèmes d’automatisation: Isolation galvanique dans des circuits de commande industriels
- Systèmes d’énergie & d’alimentation électrique: Isolation dans des systèmes énergétiques renouvelables et conventionnels
- Contrôle des procédés: Acheminement sûr des signaux dans des environnements de production dangereux
