Relais Reed de la série SHV-2A
The SHV-2A series is a high-voltage, dual-contact reed relay (Form 2A), in a single-in-line (SIL) package, designed for ATE in a compact footprint, for high-density multi-channel matrices. Designed to switch up to 1,000 VDC with a breakdown voltage of up to 2,000 VDC, or 3,000 VDC on request, the SHV-2A series delivers high-voltage performance, superior isolation, and excellent signal fidelity in demanding applications such as automated test equipment (ATE), EV / ESS, medical test systems, and power electronics.
Housed in a molded package, the SHV-2A series provides ultra-high insulation resistance (IR > 10TΩ) to preserve measurement integrity and safety. Its unique compact form factor, with two HV contacts, makes it ideal for designs where space is limited. Available in a DPST-NO (2 Form A) contact configuration, with 5 VDC coil voltages and an optional diode for improved performance.
- Commutation haute tension jusqu’à 1 000 VCC
- Tension de claquage jusqu’à 3 000 VCC
- Résistance d’isolement ultra-élevée (>10 TΩ)

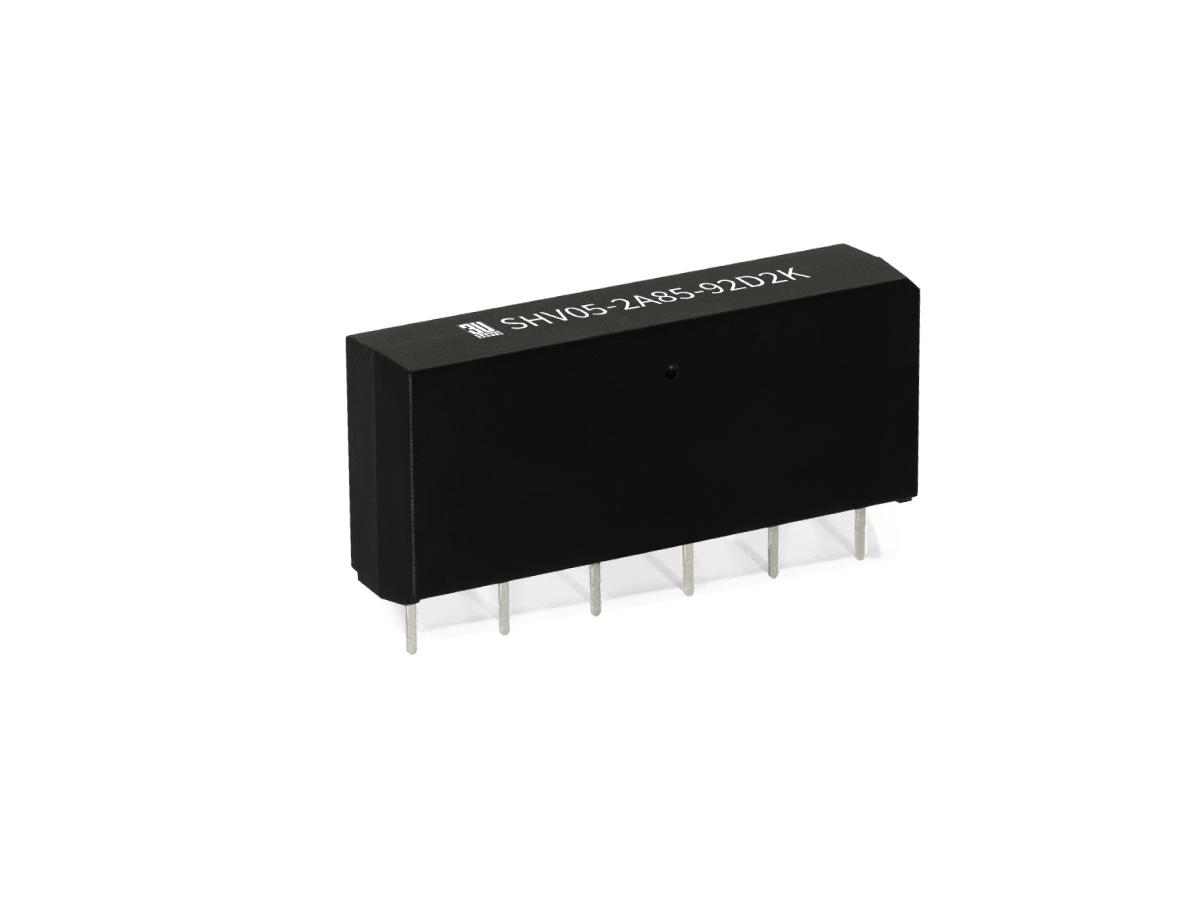

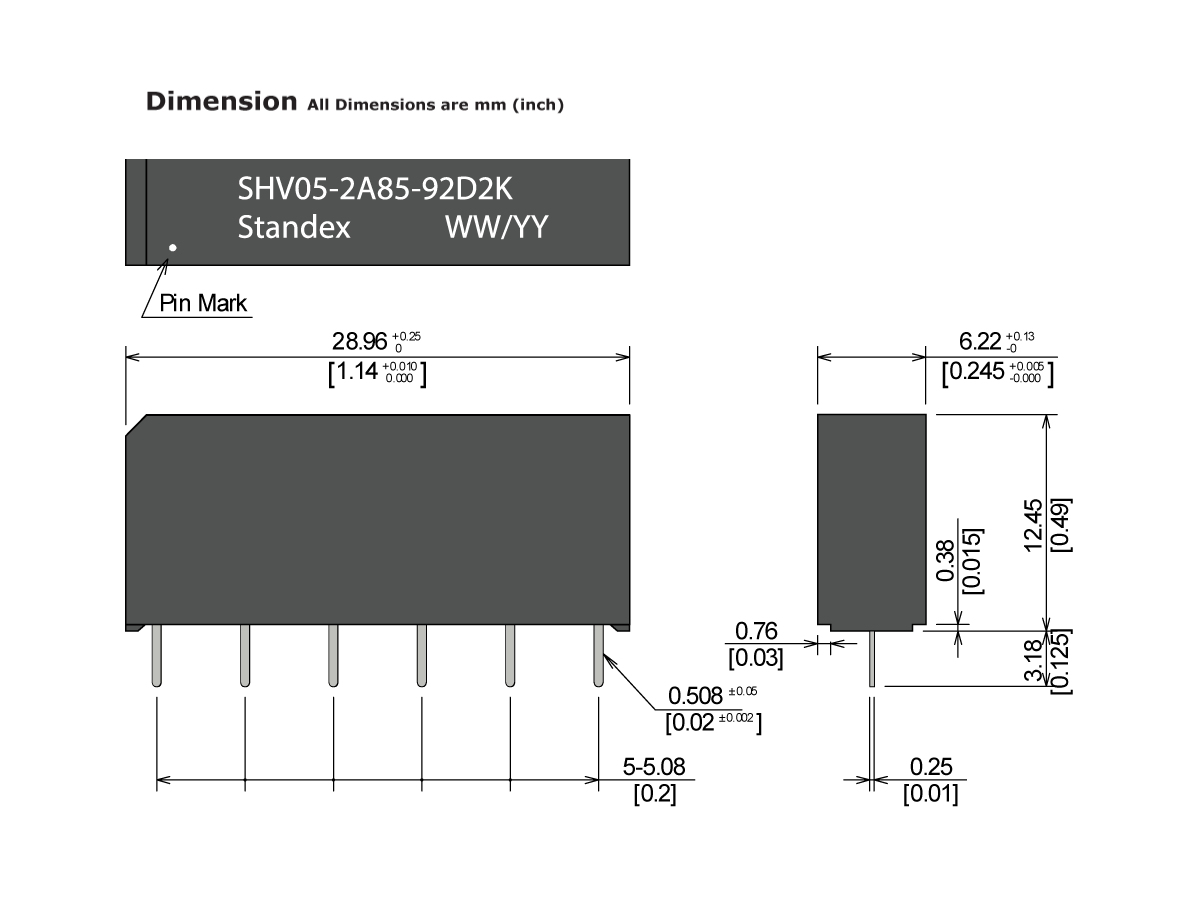

- Boîtier moulé SIL compact avec doubles contacts HT
- Configuration des contacts : DPST-NO (2 Form A)
- Options de tension de bobine : 5 VCC
- Puissance nominale : jusqu’à 100 W

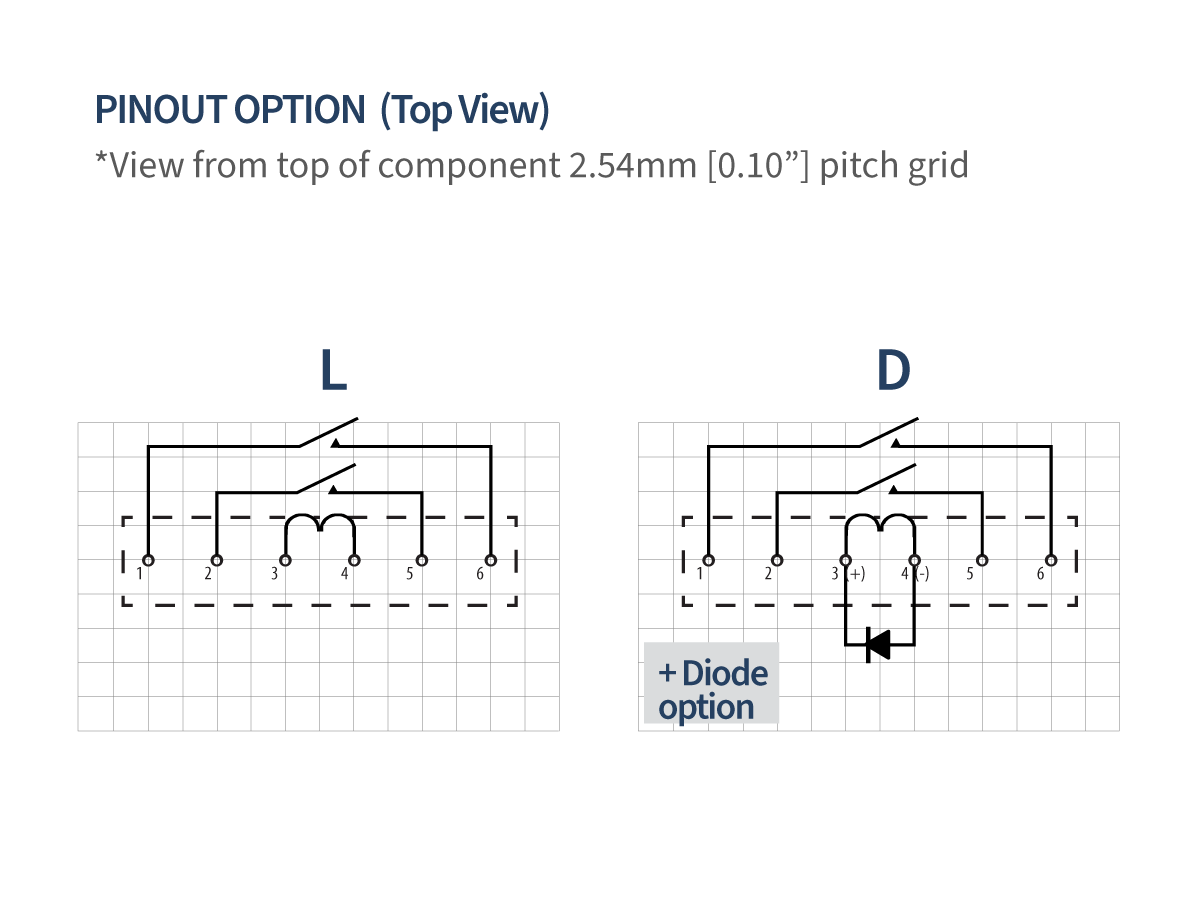

- Protection par diode optionnelle pour la suppression de la bobine
- Montage traversant (THT)
- Qualifié conformément à la norme IEC 61810
| Tension de la bobine (VDC) | 05 |
| Résistance de la bobine (Ω) | 225 |
| Configuration des contacts | 2A |
| Puissance nominale max. | 100W/1,000VDC/1A |
- Équipements de test automatisés (ATE): Réseaux de relais haute densité pour des mesures haute tension de précision et l’aiguillage des signaux
- Test de câbles et de faisceaux haute tension: Commutation matricielle pour les tests d’isolation et de continuité dans les systèmes EV, aérospatiaux et industriels
- Systèmes de test pour semi-conducteurs: Tests paramétriques et à signaux mixtes nécessitant des chemins de commutation à faible fuite et faible capacité
- Test fonctionnel de PCB: Commutation compacte de la haute tension et de nœuds de mesure sensibles dans des environnements à signaux mixtes
- Test des batteries et du stockage d’énergie: Aiguillage haute tension et mesure d’isolation dans les modules et packs de batteries
