Relais d’isolement haute tension pour une utilisation dans des applications d’isolement

« Les relais d’isolation haute tension protègent les personnes et les circuits sensibles »

Introduction

Qu’il s’agisse de protéger la sécurité des personnes ou des circuits sensibles, Standex Detect propose des relais haute tension offrant des caractéristiques d’isolation élevées. De même, ces relais fonctionnent de manière fiable sur une large plage de températures. En outre, ils constituent une solution économique pour effectuer des milliards d’opérations de commutation. Nos relais d’isolation haute tension intègrent une grande quantité de technologie intelligente dans un encombrement réduit. Ils assurent une protection d’isolation haute tension dans les ATE (équipements de test automatisés), les équipements médicaux, les énergies alternatives et les véhicules électriques & les systèmes de gestion de batterie, ainsi que sur divers autres marchés.

Points forts des séries KT et SHV

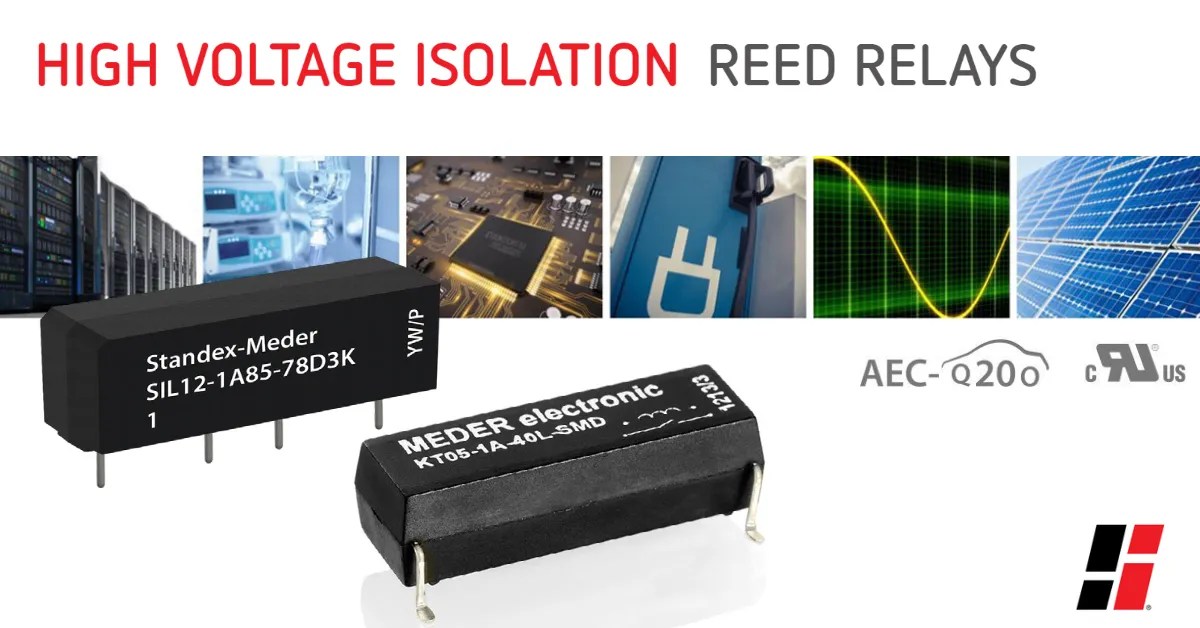

Par exemple, notre série de relais reed KT présente une résistance d’isolement de >= 10E+13Ω, ne mesure que 8mm x 10mm x 30mm et est disponible en version traversante (THT) ou montage en surface (SMD). De plus, ce relais reed haute tension est capable de commuter jusqu’à 1kVDC, avec une tension de claquage de 4.2kVDC et une tension d’isolement jusqu’à 7kVDC.

Parmi les caractéristiques supplémentaires figurent une conception innovante sans soudures internes et la capacité de répondre aux exigences minimales de distance de fuite telles que définies par la norme IEC. Une application typique dans les énergies alternatives consiste à mesurer la résistance d’isolement sur plusieurs composants d’un système alimenté par l’énergie solaire avant de se connecter au réseau, afin de prévenir les blessures ou des fuites de courant supplémentaires.

Applications à isolation élevée

• ATE/Test & Mesure – Testeurs d’isolement, DMM & oscilloscopes, testeurs de semi-conducteurs, commutateurs multiplexeurs/matrices, suppresseurs de tension transitoire (TVS)
• Énergies alternatives – Onduleurs solaires, distribution d’énergie
• Équipements médicaux – Générateurs chirurgicaux, défibrillateurs externes automatisés, surveillance d’isolement, testeurs de sondes d’échographie
• Véhicules électriques & gestion de batterie – Systèmes d’isolation de batterie, onduleurs de puissance, conditionnement de batterie

La série de relais reed SHV est un relais haute tension en ligne simple ou un relais reed de grade instrumentation fourni dans un boîtier moulé, capable de commuter jusqu’à 1kVDC et pouvant supporter diélectriquement jusqu’à 4kVDC aux bornes des contacts ainsi qu’entre les contacts et la bobine. Cette série de relais reed haute tension présente une résistance d’isolement >5 x 10^12 Ω et utilise une surface de PCB minimale, soit seulement 50% par rapport à nos séries de relais reed DIP et DIL. Elle est même plus petite que l’ancien relais reed SIL-HV encapsulé.

La série de relais reed SHV a été conçue principalement pour une utilisation dans des systèmes de test automatiques, pour tester des MOS-FET de forte puissance. Ces semi-conducteurs robustes présentent une très grande capacité de courant de crête initial. Disposer d’un relais reed capable de supporter des impulsions de courant élevées sur des centaines de millions d’opérations est une exigence critique. La série de relais SHV peut supporter jusqu’à 5 ampères pendant 50milli-second à un taux de répétition constant. Les relais disposent de blindages magnétiques internes standard pour des matrices à empilement rapproché.
