Effets de l’interaction des aimants sur le fonctionnement des interrupteurs Reed

« Les effets d’interaction d’un aimant sur le fonctionnement d’un interrupteur à lames souples peuvent être compris en observant les lignes de flux magnétique et la façon dont l’aimant fonctionne. »

Si tu as besoin d’aide sur des points précis, n’hésite pas à passer directement à l’une des sections suivantes :

• Introduction
• Effets d’interaction de l’aimant
• Lignes de flux magnétique
• La façon dont l’aimant fonctionne
• Comment un interrupteur à lames souples fonctionne avec un aimant
• Conclusion
• Ressources supplémentaires

Introduction

Un interrupteur à lames souples est un dispositif de commutation électromagnétique. Deux lames ferromagnétiques sont logées dans une ampoule en verre hermétiquement scellée. Il présente une structure globale très simple et un coefficient de dilatation thermique du verre qui correspond exactement à celui des lames NiFe. Le fonctionnement de l’interrupteur à lames souples se produit lorsqu’il est approché d’un aimant permanent. La polarité attractive de l’aimant aimante les contacts des lames.

Effets d’interaction de l’aimant

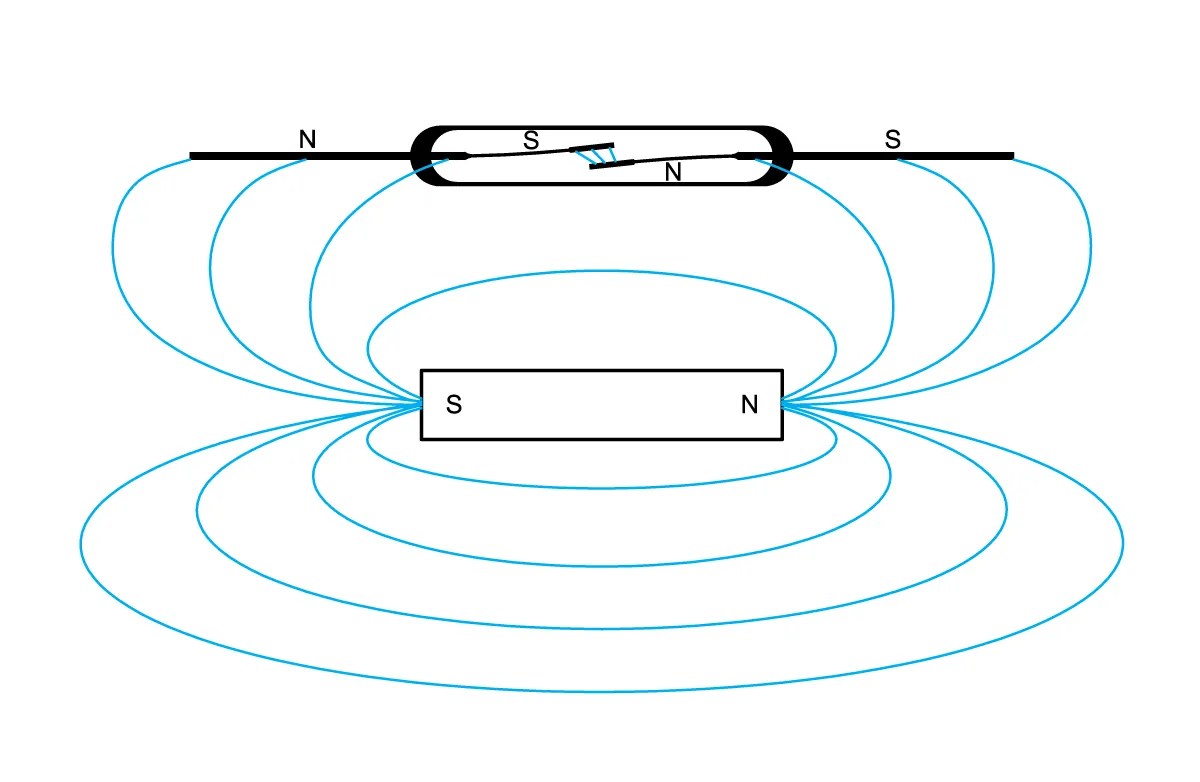

D’abord, l’interaction de l’aimant affecte l’interrupteur à lames souples lorsqu’un aimant permanent (comme illustré ci-dessous) est placé à proximité de l’interrupteur. Il se produit alors que les lames individuelles s’aimantent avec la polarité magnétique attractive, comme montré. Ensuite, l’intensité du champ magnétique externe, ou la force d’attraction magnétique, provoque la fermeture du contact. Enfin, comme tout magnétisme résiduel sur les lames affecterait le comportement d’ouverture et de fermeture, les lames sont recuites et traitées afin d’éliminer toute rétention magnétique.

Lignes de flux magnétique

Les lignes de flux magnétique sont des forces énergétiques invisibles créées par l’aimant, qui entraînent l’ouverture et la fermeture des contacts de l’interrupteur. Une fois que l’aimant franchit les lignes d’enclenchement, les contacts se ferment. Tant que l’aimant reste dans la zone d’enclenchement, les contacts restent fermés. De même, lorsque l’aimant franchit les lignes de décrochage, les contacts s’ouvrent.

La façon dont l’aimant fonctionne

L’interaction d’un aimant affecte les contacts d’un interrupteur à lames souples de plusieurs manières. La première consiste à positionner l’aimant perpendiculairement à l’interrupteur à lames souples. Puis, à déplacer l’aimant vers le bas et de nouveau vers le haut afin qu’il traverse les lignes de flux. Par conséquent, les contacts vont s’ouvrir puis se refermer. Une autre manière de faire réagir les contacts consiste à placer l’aimant parallèlement à l’interrupteur à lames souples et à le déplacer de haut en bas ou de côté, selon son positionnement par rapport à l’interrupteur. Autrement dit, un mouvement de l’aimant de haut en bas, parallèle à l’interrupteur, ouvrira et fermera les contacts. De la même façon, déplacer l’aimant latéralement de part et d’autre de l’interrupteur provoquera aussi l’ouverture et la fermeture des contacts. Enfin, la dernière manière dont l’aimant fonctionne consiste à le faire pivoter de 90 degrés, centré au-dessus du lobe central de l’interrupteur à lames souples. De nombreuses applications utilisent cette approche pour compter les rotations de mécanismes, qui se traduisent ensuite par des fonctions spécifiques.

Comment un interrupteur à lames souples fonctionne avec un aimant

Les capteurs à lames souples commandent des fonctions marche/arrêt à l’aide d’un interrupteur à lames souples et d’un aimant. Les exemples d’applications des capteurs à lames souples vont des circuits de commande et de la surveillance/détection du niveau de liquide dans des cafetières jusqu’aux pièces automobiles. Sans l’aimant, les interrupteurs à lames souples ne fonctionneraient pas, et sans mécanisme mobile sur lequel le fixer, l’aimant ne se déplacerait pas dans la sphère d’influence de l’interrupteur à lames souples, ce qui provoque l’interaction du flux magnétique avec les réseaux de lobes de sensibilité, créant ainsi la fonction de commutation.

Conclusion

Les applications de capteurs à interrupteur à lames souples augmentent chaque jour. Connaître les détails de leur fonctionnement peut apporter de précieux éclairages sur leur bon fonctionnement. Comprendre leur influence mutuelle est la clé d’une application réussie de capteurs à lames souples. L’équipe Standex est prête à répondre aux besoins en constante évolution des clients, tous secteurs confondus et partout dans le monde, grâce à notre approche Partner, Solve, Deliver®. Contacte notre équipe pour en savoir plus sur nos solutions soigneusement conçues.

Ressources supplémentaires

Pour mieux comprendre comment fonctionne un interrupteur à lames souples, télécharge notre Reed Technology Databook.
