Des températures extrêmes aux environnements à fortes vibrations, les interrupteurs reed excellent là où d’autres capteurs atteignent leurs limites. Découvre comment leur conception hermétiquement scellée, leur commutation rapide et leur longue durée de vie en font un composant essentiel dans les applications automobiles, industrielles et d’appareils intelligents.
S’il y a des domaines particuliers pour lesquels tu as besoin d’aide, n’hésite pas à passer directement à l’une des sections suivantes :
- Introduction
- Paramètres électriques clés
- Avantages des interrupteurs à lames souples
- Applications et marchés
- Source fiable
- Résumé
Introduction

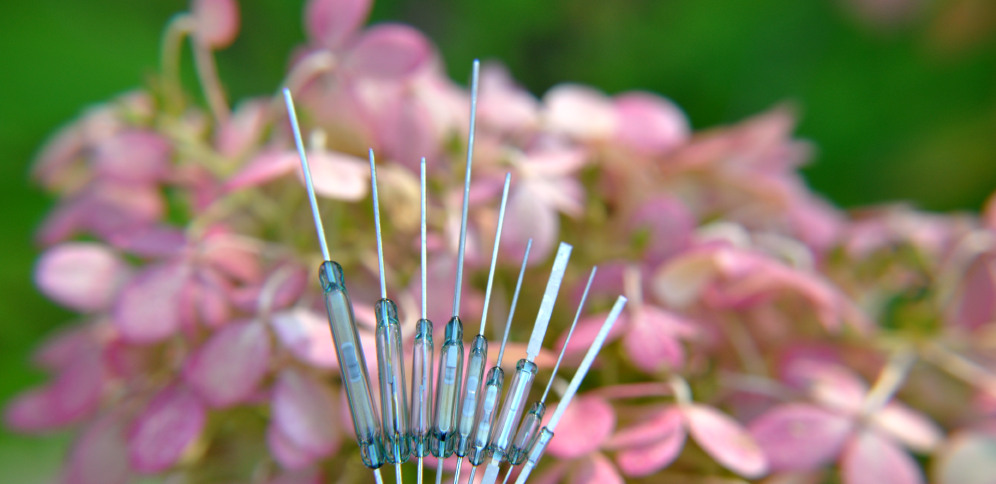

Les interrupteurs à lames souples (reed switches) sont des dispositifs électromécaniques actionnés par un champ magnétique. Deux lames ferromagnétiques scellées dans du verre se ferment (NO) ou s’ouvrent (NC) lorsqu’un aimant approche, offrant une isolation galvanique et une protection hermétique contre la corrosion et l’amorçage électrique. Ils sont idéaux pour les environnements difficiles, poussiéreux ou humides, sur une large plage de températures.
Paramètres électriques clés
- Pull-In (PO) : Champ/courant/tension (ou AT) auquel les contacts se ferment ; généralement spécifié comme une valeur maximale.
- Drop-Out (DO) : Point auquel les contacts s’ouvrent (relâchement/réinitialisation).
- Hystérésis : Souvent exprimée comme DO/PI (%) ; utile pour éviter le broutage.
- Résistance de contact : En général, la résistance de contact d’un interrupteur à lames souples est d’environ ~ 70 mW (dont 10 à 25 mW correspondent à la résistance réelle aux bornes des contacts).
- Résistance de contact dynamique : Mesurée pendant le fonctionnement afin d’évaluer l’état réel des contacts.
Pour une explication plus approfondie de ces paramètres et d’autres paramètres clés, passe au blog : Paramètres électriques de base des produits à interrupteurs à lames souples.
Astuce de pro : Sature la lame souple avec un champ magnétique puissant avant les tests pour obtenir des mesures PI/DO cohérentes.
Avantages des interrupteurs à lames souples
Contacts hermétiquement scellés, isolés galvaniquement
Fonctionnent dans les liquides, les gaz, la poussière et les environnements irradiés.
Zéro consommation
Aucune énergie nécessaire pour maintenir l’état OFF ; faible puissance de commande (~50–200 mW) pour les relais.
Commutation rapide
(~0,5–1,5 ms) avec une faible résistance (~0,05–0,15 Ω) et une isolation élevée (10¹⁰–10¹² Ω).
Durabilité
10⁶–10⁸ cycles ; résistance aux chocs jusqu’à ~500 g ; vibrations jusqu’à ~3 kHz à 15–20 g.
Plage de températures
Environ −60 °C à +155 °C.
Flexibilité de charge
de quelques μW à ~120 W.
Bandes de sensibilité plus serrées
(par ex., 18–22 AT) que les capteurs Hall typiques, avec en plus une hystérésis intrinsèque utile pour la mesure/le positionnement.
Applications et marchés
| Marché | Application |
| Automobile/VE | Niveau de liquide de refroidissement/frein/lave-glace, émissions, modules TPMS, position de porte/capot, systèmes de vélos électriques. |
| Maison & IoT | État porte/fenêtre, détection de niveau de liquide, comptage intelligent. |
| Industrie & Énergie | Détection pluie/vent/pression barométrique, position de pare-soleil, solaire, machines agricoles et de construction. |
| Test & Mesure | Les relais à lames souples (commandés par TTL/CMOS/transistors) délivrent des milliards de manœuvres en ATE. |
Source fiable
Standex Electronics Detect est la référence mondiale en matière de technologie d’interrupteurs à lames souples, proposant l’un des portefeuilles les plus larges du secteur en interrupteurs, capteurs et relais à lames souples. Grâce à des décennies d’expertise en ingénierie et à une fabrication mondiale à haut volume, Standex fournit des solutions fiables, économiques et prêtes à l’emploi pour des projets de toute taille. Des produits standard aux plages de sensibilité et conditionnements sur mesure, Standex apporte les performances, la constance et le partenariat dont les clients ont besoin pour relever leurs défis de conception les plus exigeants.
- Large portefeuille : interrupteurs à lames souples magnétiques, relais à lames souples et capteurs à lames souples en boîtier.
- Bandes de sensibilité et conditionnements sur mesure pour s’adapter à tes contraintes mécaniques et électriques.
- Fabrication à haut volume et systèmes qualité pour des PI/DO et des performances de contact cohérents.
Résumé
La technologie hermétiquement scellée des lames souples combine précision, fiabilité et longue durée de vie avec une consommation minimale. Que tu aies besoin d’un minuscule interrupteur, d’un capteur en boîtier ou d’un relais pour l’ATE, t’associer à un fournisseur expert accélère l’intégration au design et garantit les performances sur le terrain.
