Les interrupteurs Reed de Standex Electronics offrent des milliards d’opérations fiables sans pièces d’usure. Hermétiquement scellés et personnalisables, ils fonctionnent dans les environnements les plus difficiles, dans tous les secteurs, de l’automobile au médical.
« Alors que de nouveaux designs améliorés créent une demande pour davantage de besoins en détection, il est temps d’adopter une solution de commutation qui a du sens — pour la longévité des produits, pour l’efficacité énergétique, et pour tes besoins uniques ! »
S’il y a des domaines précis pour lesquels tu as besoin d’aide, n’hésite pas à passer directement à l’une des sections suivantes :
- Fiabilité : amélioration des performances, réduction de l’usure, fonctionnalités personnalisées
- Pourquoi les interrupteurs Reed Standex Detect
- Paramètres à prendre en compte lors du choix d’un interrupteur Reed
- Où se trouvent les interrupteurs Reed ?
- Conclusion
- Ressources supplémentaires
Fiabilité : amélioration des performances, réduction de l’usure, fonctionnalités personnalisées
Ce n’est un secret pour personne : disponibles dans des centaines de tailles et de formes, essentiels dans des dizaines d’industries, les interrupteurs Reed Standex Detect peuvent surpasser la concurrence. De plus, ils sont conçus pour survivre à des milliards d’opérations même dans les environnements les plus extrêmes. Leur popularité ne cesse de croître en tant que base des relais et capteurs pour des applications de commutation, de détection et de comptage à travers le monde. Pourquoi ne voudrais-tu pas des interrupteurs Reed avancés de Standex pour tes propres produits ?

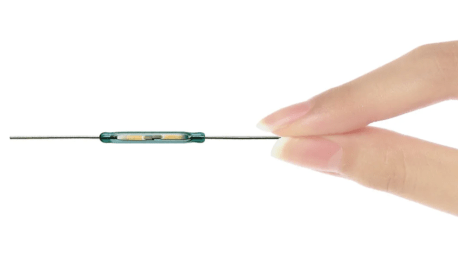

En tant que technologie, l’interrupteur Reed est unique. D’abord, en son cœur se trouve un scellement hermétique verre-métal, qui enferme les deux lames ferromagnétiques dans une ampoule en verre et les protège de l’environnement. Et, grâce à cette conception simple, l’interrupteur Reed peut fonctionner dans les environnements les plus difficiles. En outre, il ne nécessite aucun contact direct lorsqu’il fait partie d’un capteur Reed.
Ensuite, les interrupteurs Reed Standex Detect sont soumis à des tests rigoureux afin de garantir la qualité de nos processus de fabrication et des produits qui en résultent. De plus, nous pouvons aussi personnaliser n’importe quel interrupteur selon ton propre design ! Les conceptions sur mesure incluent des services à valeur ajoutée tels que l’assemblage PCB, l’étanchéification à l’époxy, le revêtement de protection (conformal coating) et la terminaison de fils.
Pourquoi les interrupteurs Reed Standex Detect
Découvre la liste ci-dessous des caractéristiques uniques de commutation Reed et tu verras à quel point leurs usages peuvent être variés.
- Conception simple
- Aucune pièce d’usure
- Des milliards d’opérations fiables
- Commutation jusqu’à 10 000 Volts
- Capacité à commuter ou à conduire jusqu’à 10 nano- Volts sans perte de signal
- Résiste aux chocs jusqu’à 200 Gs
- Résistance de contact (résistance à l’état passant) typique 50–100 milliOhms (mΩ)
- Capacité à commuter ou à conduire jusqu’à 1 femto- Amp sans perte de signal
- Supporte des vibrations de 50 Hz à 2000 Hz jusqu’à 30 Gs
- Tests paramétriques approfondis
- Hermétiquement scellé pour fonctionner dans des environnements extrêmes et difficiles
- Ne consomme aucune énergie à l’état normalement ouvert
- Courants de commutation jusqu’à 5 Amps
- Commutation ou conduction jusqu’à 7 GigaHz avec une perte de signal minimale
- Isolement entre les contacts jusqu’à 1 x 1015 Ω
- Fonction de verrouillage (latching) en option
- Peut fonctionner en 100 µs
- Seuils d’enclenchement et de relâchement disponibles en milliTesla
- Fonctionne sur des températures extrêmes
Paramètres à prendre en compte lors du choix d’un interrupteur Reed
À présent, prends en compte la liste ci-dessous des paramètres de commutation lors de la sélection de l’interrupteur Reed adapté à tes besoins. Ou laisse nos ingénieurs t’assister pour faire le bon choix.
- Enclenchement (les points où les contacts se ferment)
- Relâchement (les points où les contacts s’ouvrent)
- Hystérésis
- Résistance de contact
- Résistance de contact dynamique
- Tension de commutation
- Courant de commutation
- Courant admissible
- Capacité parasite
- Tension en mode commun
- Puissance de commutation
- Tension de claquage
- Résistance d’isolement
- Absorption diélectrique
Où se trouvent les interrupteurs Reed ?
En raison de leurs nombreuses caractéristiques, le composant de base des produits ci-dessous est l’interrupteur Reed.
- Capteurs Reed
- Relais Reed
- Capteurs de proximité
- Capteurs de fluides – Débit, niveau de liquide et conductivité
Applications industrielles
Les capteurs et relais à interrupteur Reed s’intègrent dans tout appareil qui doit détecter le mouvement, la rotation et le niveau de liquide. Les produits à interrupteur Reed Standex Detect sont utilisés dans l’Automobile, l’Aviation, le Militaire, le Médical et l’Équipement de test. Plus important encore, aujourd’hui, les marchés émergents font appel aux interrupteurs Reed comme solution basse consommation dans les Véhicules électriques, les LED, le Solaire et le Photovoltaïque.
Conclusion
En résumé, par rapport aux interrupteurs mécaniques, l’interrupteur Reed présente de nombreux avantages. D’abord, il ne nécessite aucune charge de commutation tout en détectant efficacement jusqu’à 44 mm de distance. En outre, tu peux ajuster l’hystérésis de l’interrupteur pour répondre à tes besoins de conception spécifiques. À l’inverse, avec des interrupteurs mécaniques, tu es limité au déplacement différentiel. Enfin, sans pièces d’usure, l’interrupteur Reed peut aussi durer plus longtemps que les interrupteurs mécaniques. Et, pour finir, une durée de vie exceptionnellement longue, se chiffrant en milliards d’opérations.
Contacte l’un de nos ingénieurs spécialistes des interrupteurs Reed dès aujourd’hui pour prendre de l’avance sur ton nouveau design !
Ressources supplémentaires
Apprends-en plus sur nos solutions de commutation sans alimentation utilisant la technologie des interrupteurs Reed.
