Home Produits Capteurs Capteurs de position Capteur de position angulaire série APS

Capteur de position angulaire série APS

Demander un devis

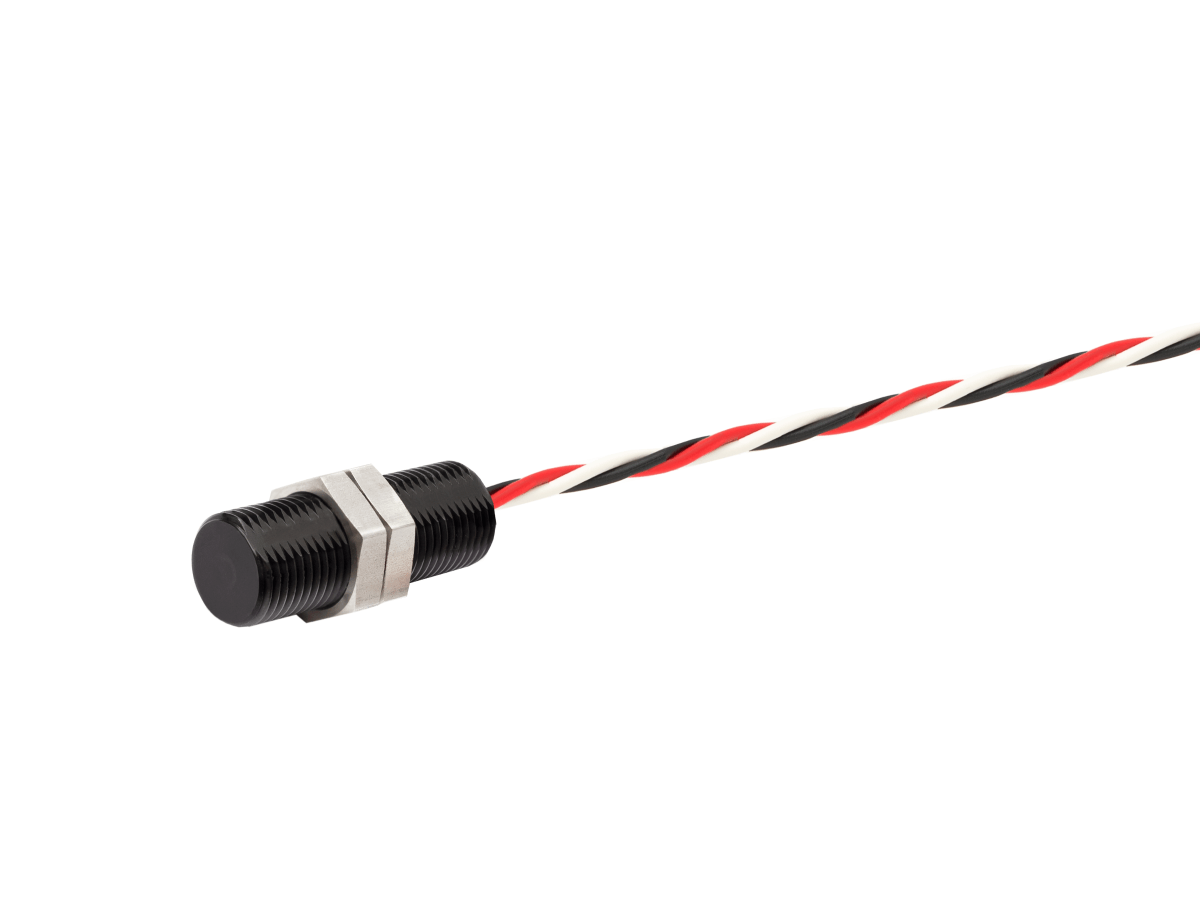

A cylindrical black angle position sensor from the APS Series with a hexagonal metal nut, attached to a twisted pair of red, black, and white wires, on a white background. by Standex Detect

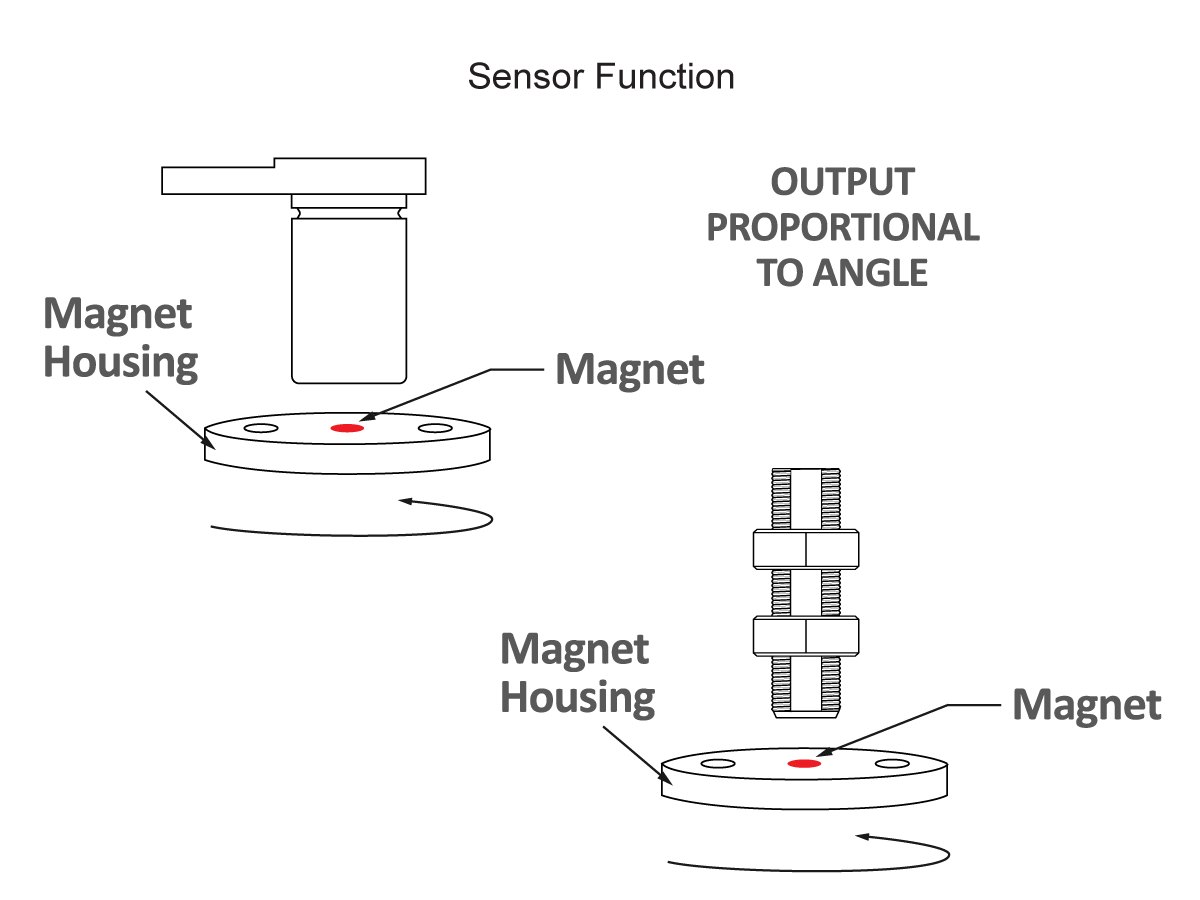

Diagram showing two sensor setups: both have a magnet and housing rotating on a base, with the Angle Position Sensor (APS Series) above or beside them. Text reads OUTPUT PROPORTIONAL TO ANGLE, indicating the sensor measures rotational angle. by Standex Detect

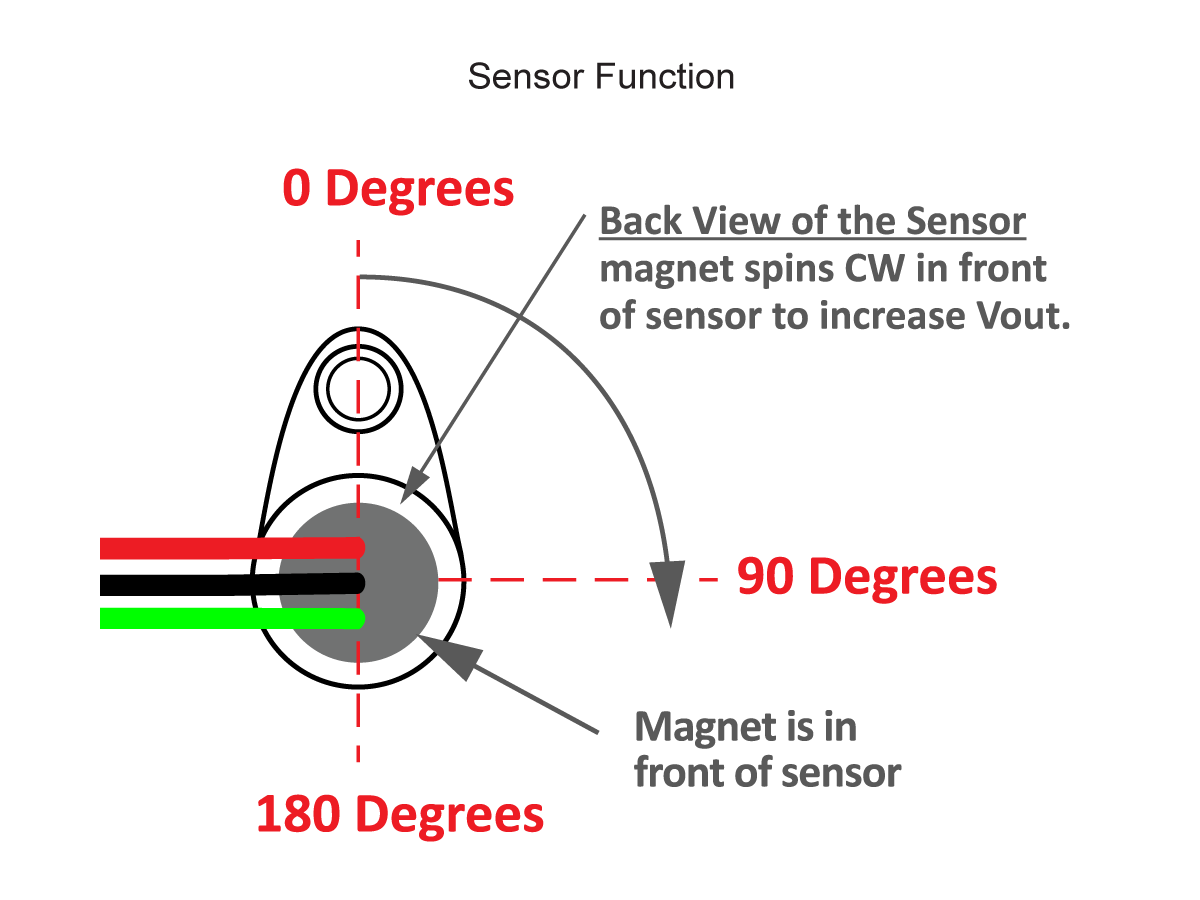

Diagram showing an Angle Position Sensor from the APS Series with labeled angles: 0, 90, and 180 degrees. A magnet is in front of the sensor, with arrows illustrating rotation and its effect on Vout when spun clockwise. by Standex Detect

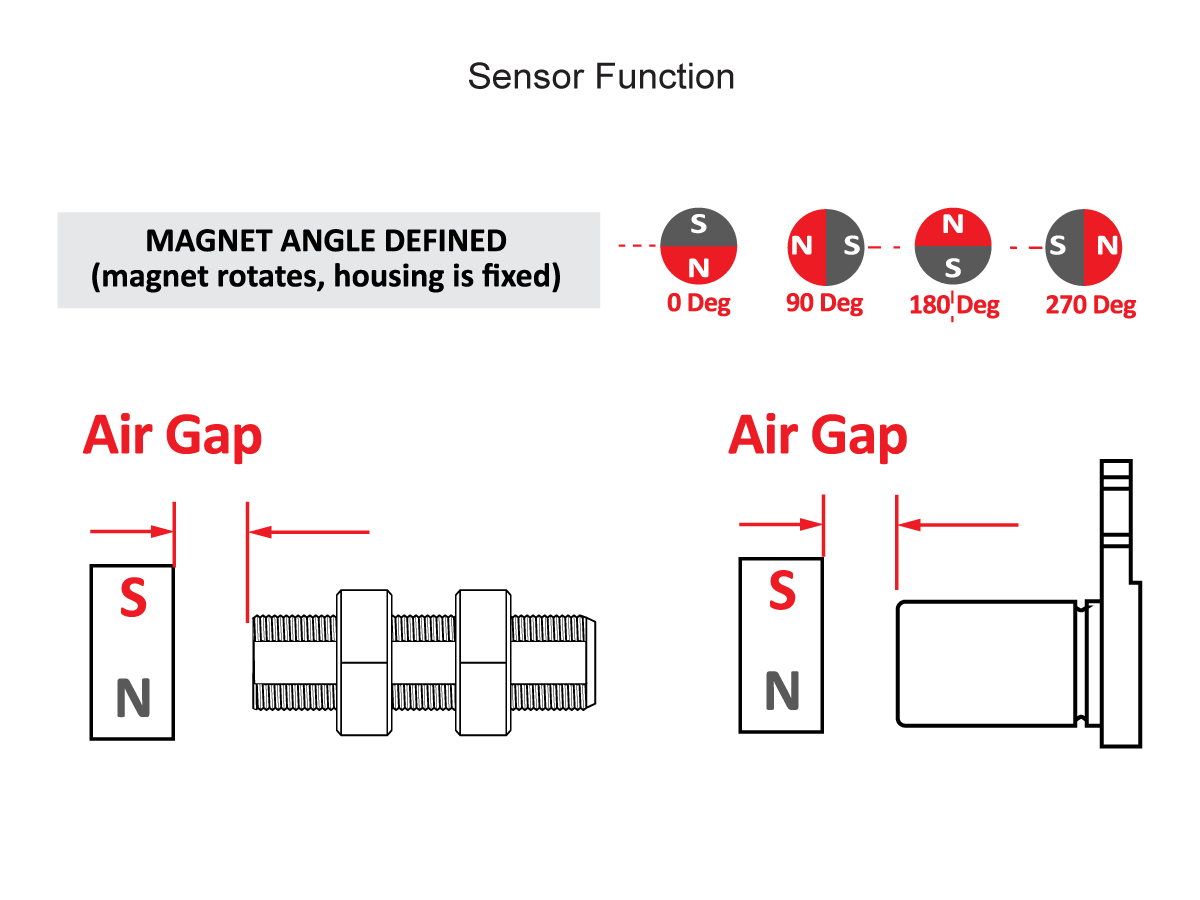

Diagram showing an APS Series Angle Position Sensor detecting magnet position by air gap, with illustrations of magnet angle positions (0, 90, 180, 270 degrees) and side views of sensor and magnet separated by labeled air gaps. by Standex Detect

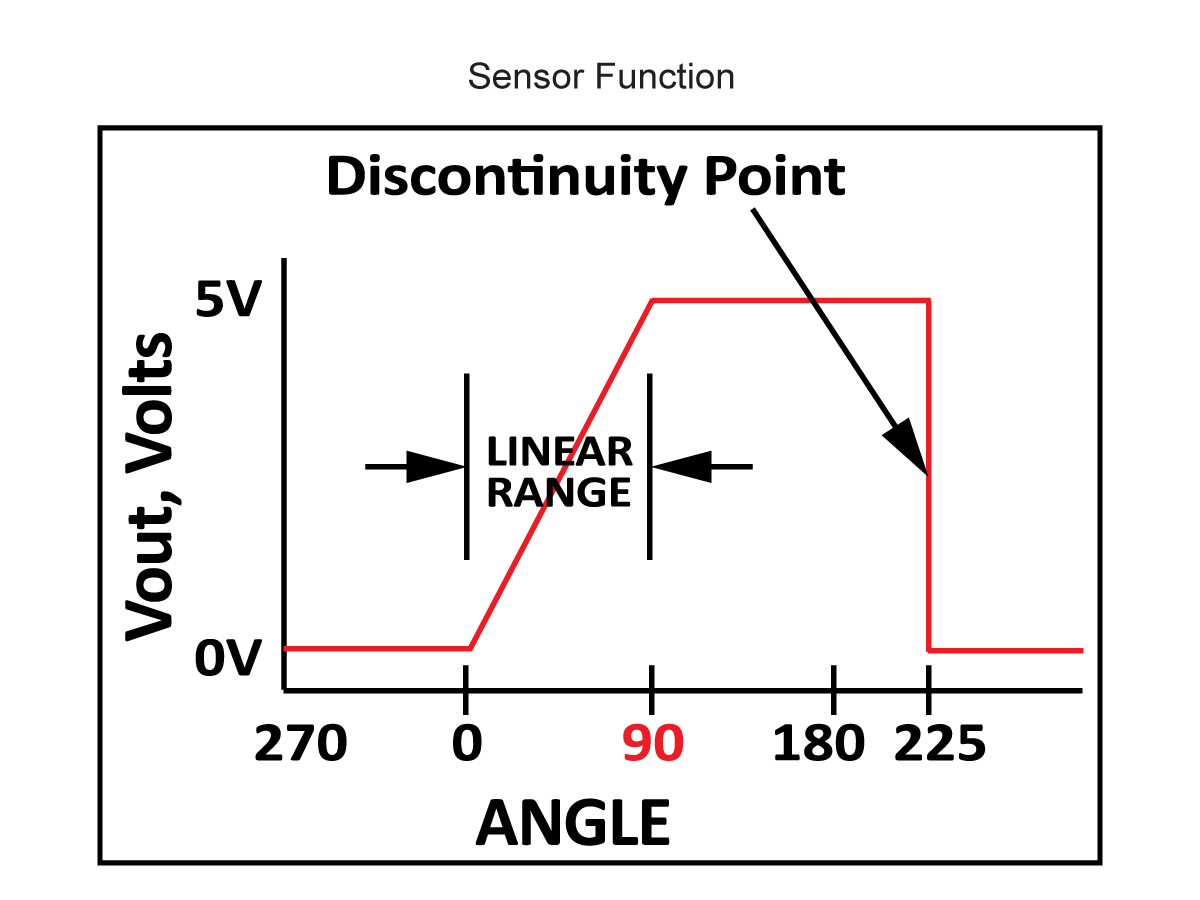

A graph labeled Sensor Function shows Vout (volts) versus Angle for the APS Series Angle Position Sensor. The red line rises from 0V at 270°, increases linearly, plateaus at 5V, then drops at 225° with a Discontinuity Point marked near 225°. by Standex Detect
A graph titled Sensor Function shows Vout (Volts) vs. Angle for the APS Series Angle Position Sensor. The output rises linearly from 0V at 0° to 5V at 180°, then sharply drops at 270°. The discontinuity point and linear range are labeled. by Standex Detect

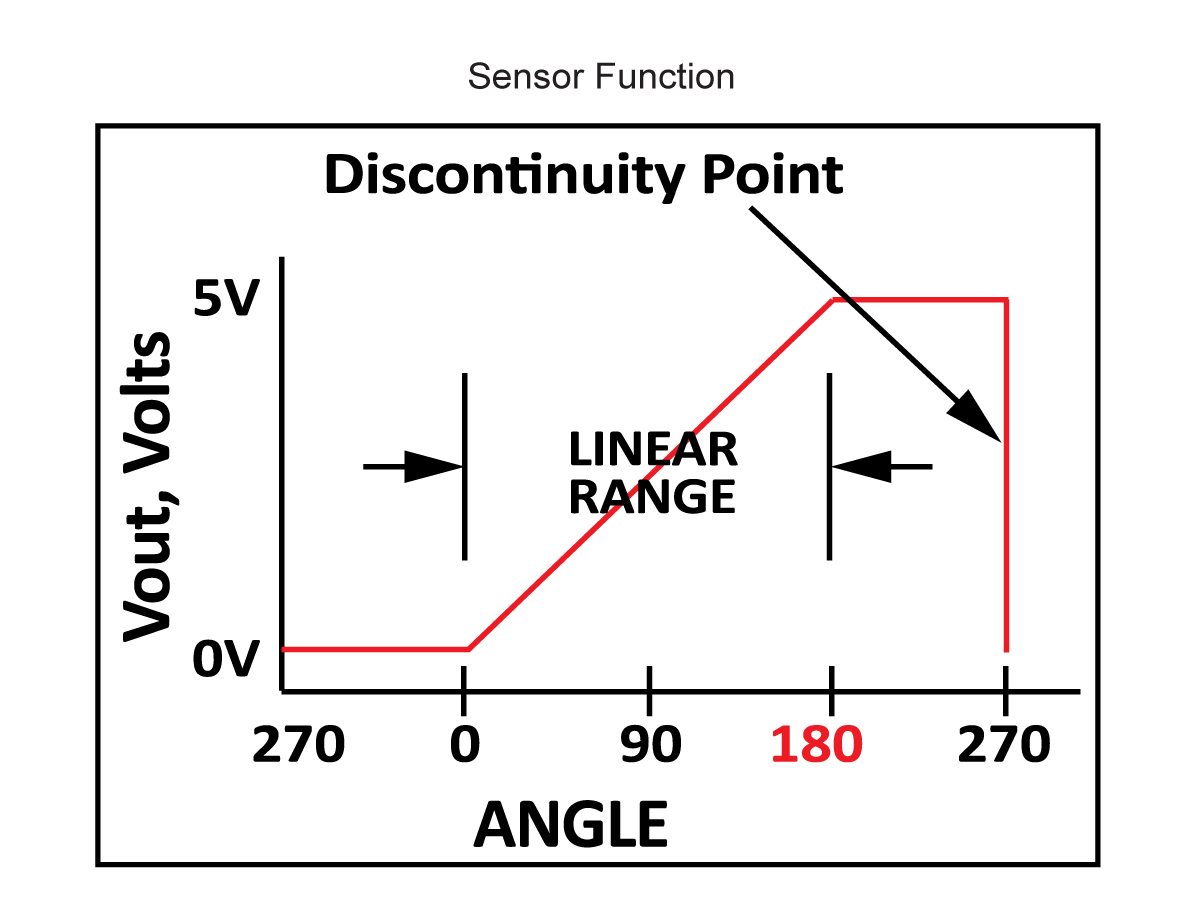

A graph titled Sensor Function for the APS Series Angle Position Sensor shows Vout (Volts) versus Angle, with Vout increasing linearly from 0V at 0° to 5V at 180°, then dropping sharply to 0V at 270°. A Discontinuity Point is marked at 180°. by Standex Detect
Téléchargement de la fiche technique

La série APS offre une détection haute résolution de la position angulaire, sans contact, pour des composants en rotation dans des environnements exigeants. Basés sur la technologie à effet Hall et pilotés par un microprocesseur interne, ces capteurs fournissent une sortie analogique linéaire (0–5 V) proportionnelle à l’angle de l’aimant, disponible dans des plages standard de 45°, 90°, 180°, 270°, 360°, ou programmable sur mesure selon tes spécifications.

Conçue pour une fiabilité à long terme, la série APS se distingue par une résistance aux chocs et aux vibrations, une grande stabilité en température et une conception à l’état solide sans usure. Grâce à des options de boîtier et de connexion flexibles, notamment des versions moulées, en aluminium et en acier inoxydable, la série APS s’intègre parfaitement aux systèmes automobiles, agricoles et industriels.

  • Détection angulaire haute résolution jusqu’à 0,36°
  • Sortie analogique linéaire (0–5 V) sur des plages de rotation complètes ou limitées
  • Plages de détection programmables sur mesure (45°, 90°, 180°, 270°, 360°)
  • Résistant aux chocs et aux vibrations pour les environnements exigeants
  • Conception sans contact, à semi-conducteurs, sans pièces mobiles
  • Large stabilité en température pour des performances constantes
  • Plusieurs options de boîtier : moulé, aluminium, acier inoxydable
  • Connexions flexibles : faisceaux (pigtails), fils libres, connecteurs intégrés
  • Options d’aimant compact : brut ou avec boîtier à boulonner
  • Idéal pour les applications automobiles, agricoles et industrielles
Type de sortieAnalogique 0 à 5 V, PNP
Matériau de l’actionneurAimant
Fréquence250 Hz
Tension d’alimentation, Vcc8-32V
Température de fonctionnement-40 ~ 110 C
Boîtier/CoffretCylindre en acier inoxydable, Cylindre en aluminium fileté, Cylindre en plastique fileté, Plastique fileté, Montage à bride
Style de terminaisonConnecteur intégré, Faisceau de câbles avec connecteur, Fil en extrémité libre
  • Rotation de l’arbre et des engrenages dans les équipements agricoles
  • Rotation des engrenages dans les systèmes de convoyage
  • Suivi des pédales et des positions des leviers
  • Résolution de position dans les équipements d’automatisation
  • Fournir un retour angulaire des composants en production et en test
  • Détermination de l’orientation des accessoires industriels et agricoles
  • Surveillance du couple de l’arbre
  • Retour angulaire pour les bras robotisés
