Capteur Reed série MK04

A small white rectangular MK04 Series Reed Sensor with two mounting holes and an attached white wire extending from one side. The sensor is labeled “M05-0501V1-10WH.” The background is plain white. by Standex Detect

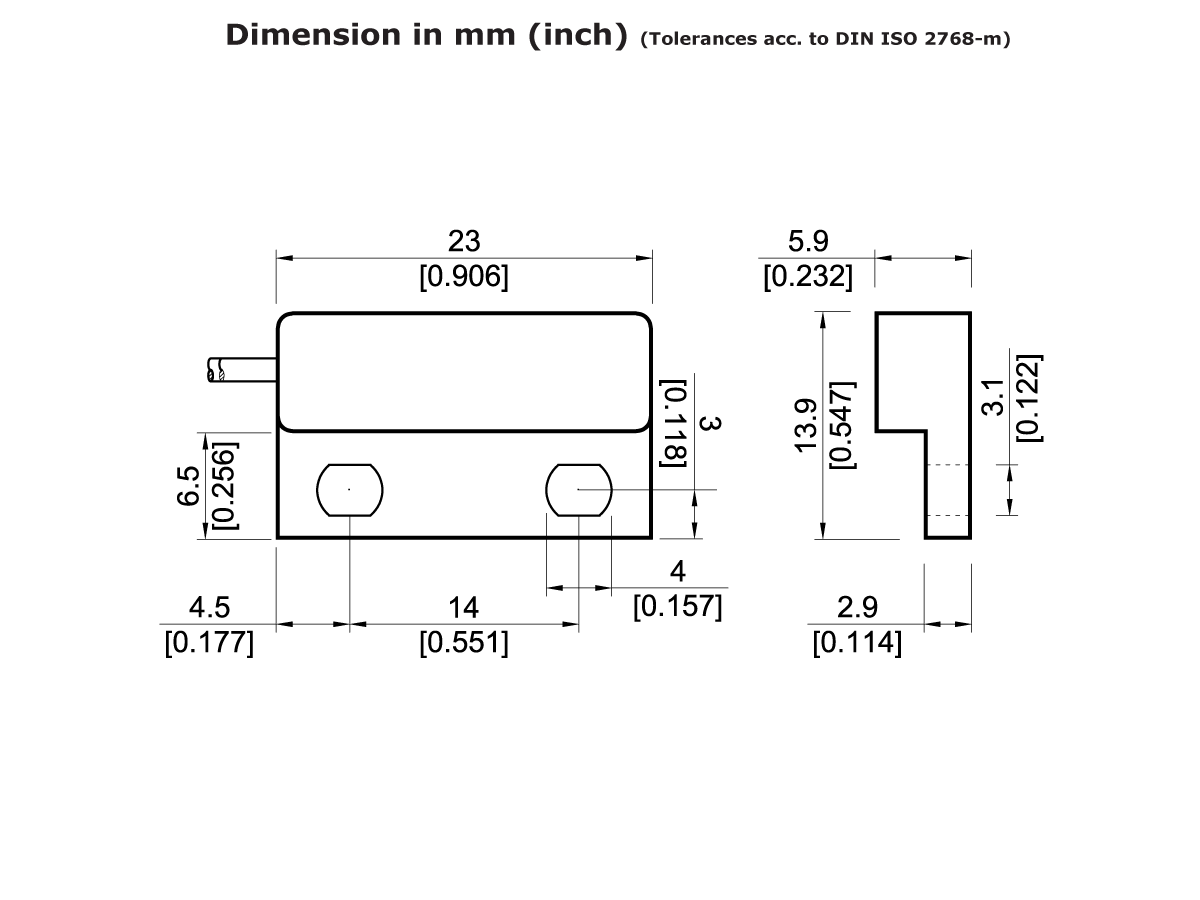

A drawing of a rectangular object, similar to the MK04 Series Reed Sensor, featuring a line and a few numbers. by Standex Detect

Le capteur Reed de la série MK04 offre une solution au meilleur rapport qualité-prix pour la détection de position, de proximité, de mouvement, de niveau et de fin de course. Logé dans un boîtier rectangulaire à bride de fixation vissée avec bornes de câble, il est conçu pour offrir durabilité et flexibilité dans les applications industrielles, de sécurité et d’électroménager.

Points techniques clés :

Type de montage : Bride à vis
Dimensions du boîtier : 0.910″ L × 0.550″ l × 0.230″ H (23.00mm × 13.90mm × 5.90mm)
Type de terminaison : Câble (plat ou rond)
Tension de commutation : Jusqu’à 500V selon le modèle
Longueurs de câble : Disponibles de 20.59″ à 197.76″

Configurations de contact multiples : Disponibles en formats SPST normalement ouvert (1A), SPST normalement fermé (1B) et SPDT inverseur (1C).
Large plage de fonctionnement : Sensibilité de 10 à 60 AT pour une action magnétique polyvalente.
Haute capacité de puissance : Homologué jusqu’à 10W, 400VDC et 0,5A pour une commutation fiable.
Options personnalisables : Choisis le type d’interrupteur interne, la longueur de câble (jusqu’à 197.76″) et le style de terminaison (câble plat ou rond).
Homologué UL : Certifié pour la sécurité et les performances avec une protection à indice IP.

Forme de contact	1A (SPST) Normalement ouvert (N.O.), 1B (SPST) Normalement fermé (N.C.), 1C (SPDT) Inverseur
Plage de fonctionnement	10-60 AT
Puissance nominale max.	10W/400VDC/0.5A
