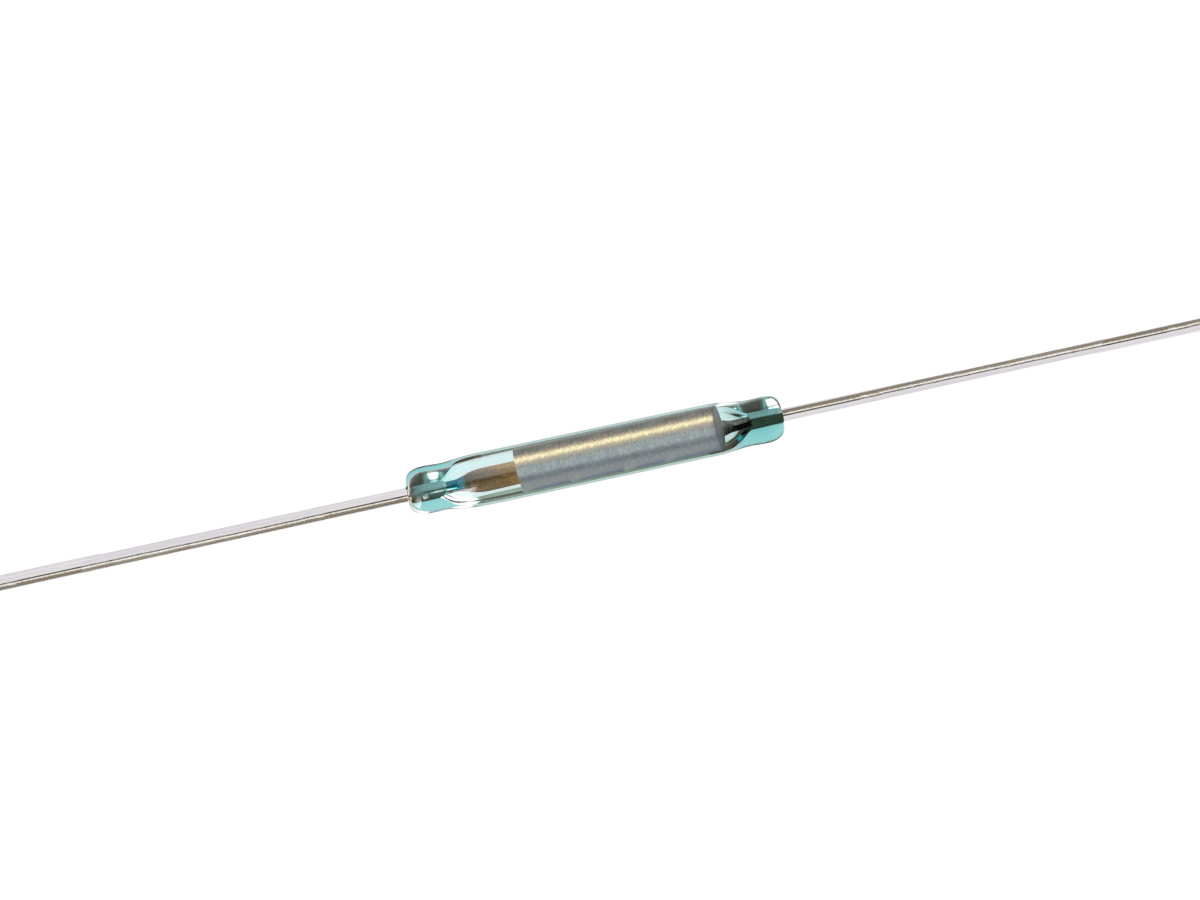

Série KSK-1E85 Interrupteur à lames souples
The KSK-1E85 series is a high-power, high-voltage, latching bistable reed switch designed to deliver robust performance in industrial, automotive, and test & measurement applications. Featuring a bistable contact configuration (Form E), it provides a magnetic latching function that maintains the contact state without continuous power—ideal for high energy-efficiency designs.
With a 21.0 mm glass body length and a 2.75 mm diameter, the KSK-1E85 supports a rated power up to 100 W, a switching voltage up to 350 VDC, and a switching current up to 1.0 A. Its hermetically sealed construction and UL recognition ensure long-term reliability in demanding environments.
- Contact à verrouillage/bistable (Forme E) pour une logique de commutation économe en énergie
- Gestion de puissance et de tension élevées (100 W / 350 VDC / 1.0 A)
- Corps en verre allongé (longueur de 21 mm) pour une intégration mécanique stable
- Hermétiquement scellé pour une durabilité dans des environnements difficiles ou contaminés
- Large plage d’enclenchement (30–55 AT) pour une sensibilité magnétique flexible
- Approuvé UL pour être conforme aux normes de sécurité mondiales
- Idéal pour les systèmes sur batterie et à faible consommation d’énergie
- Prend en charge l’assemblage automatisé pour la production en grande série

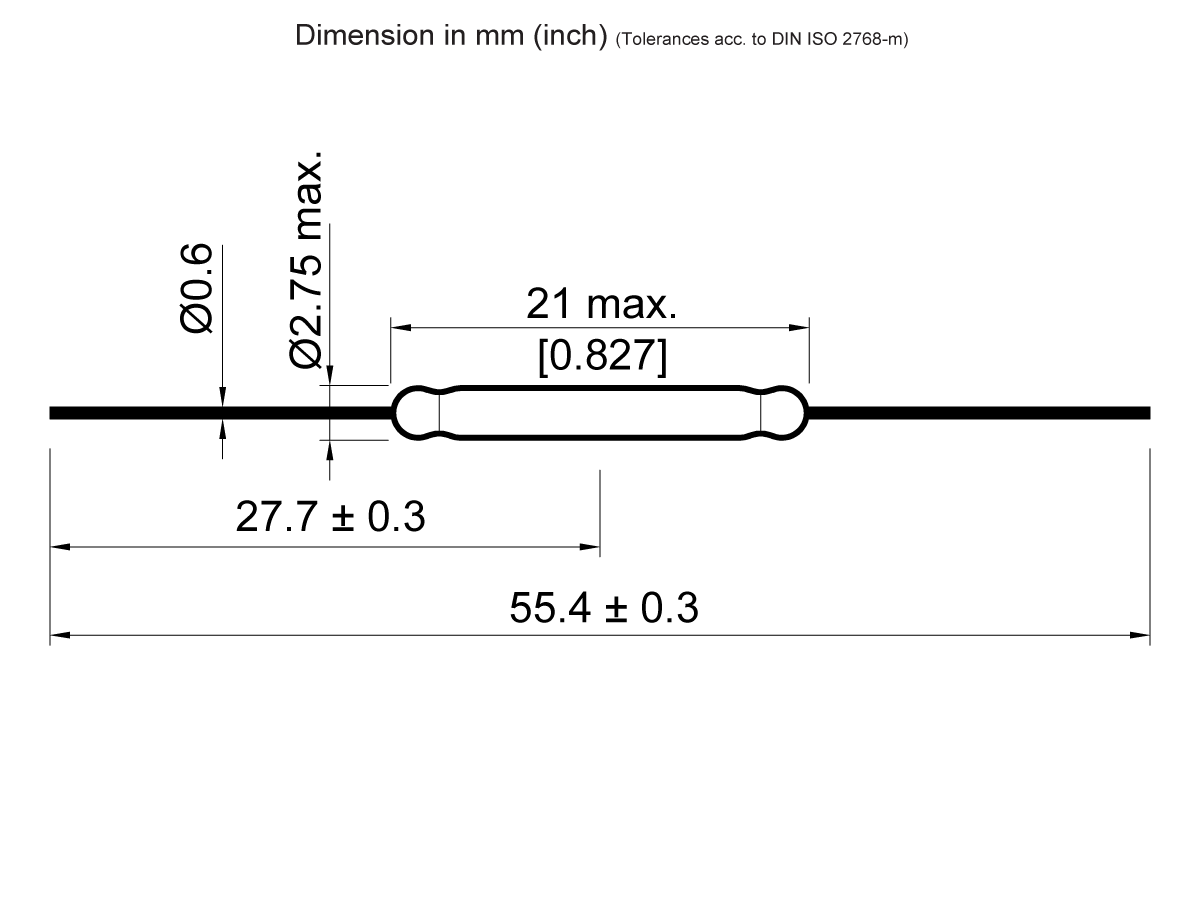

| Longueur totale mm (pouces) | 55.5 (2.185) |
| Longueur max. du verre mm (pouces) | 21.0 (0.826) |
| Diamètre max. du verre mm (pouces) | 2.75 (0.108) |
| Diamètre des broches mm (pouces) | 0.6 (0.023) |
| Configuration de contact | 1E bistable |
| Plage d’enclenchement | 30-55 AT |
| Puissance nominale max. | 100W/1,000VDC/1 Amp DC |
- Systèmes automobiles: Détection de freinage, capteurs de ceinture de sécurité, surveillance du niveau de fluide
- Équipements de test & de mesure : Déclenchement de relais, routage de signaux, systèmes ATE
- Contrôles industriels : Détection de position, retour d’information d’actionneur, commutation haute tension
- Dispositifs médicaux: Commutation d’isolement dans des outils de diagnostic portables
- Systèmes de sécurité : Capteurs de contact magnétique, détection d’effraction
- Appareils de maison intelligente: Commutation écoénergétique dans des systèmes d’automatisation
- Systèmes CVC: Commande de vannes, détection du niveau de fluide dans des unités de chauffage/refroidissement
