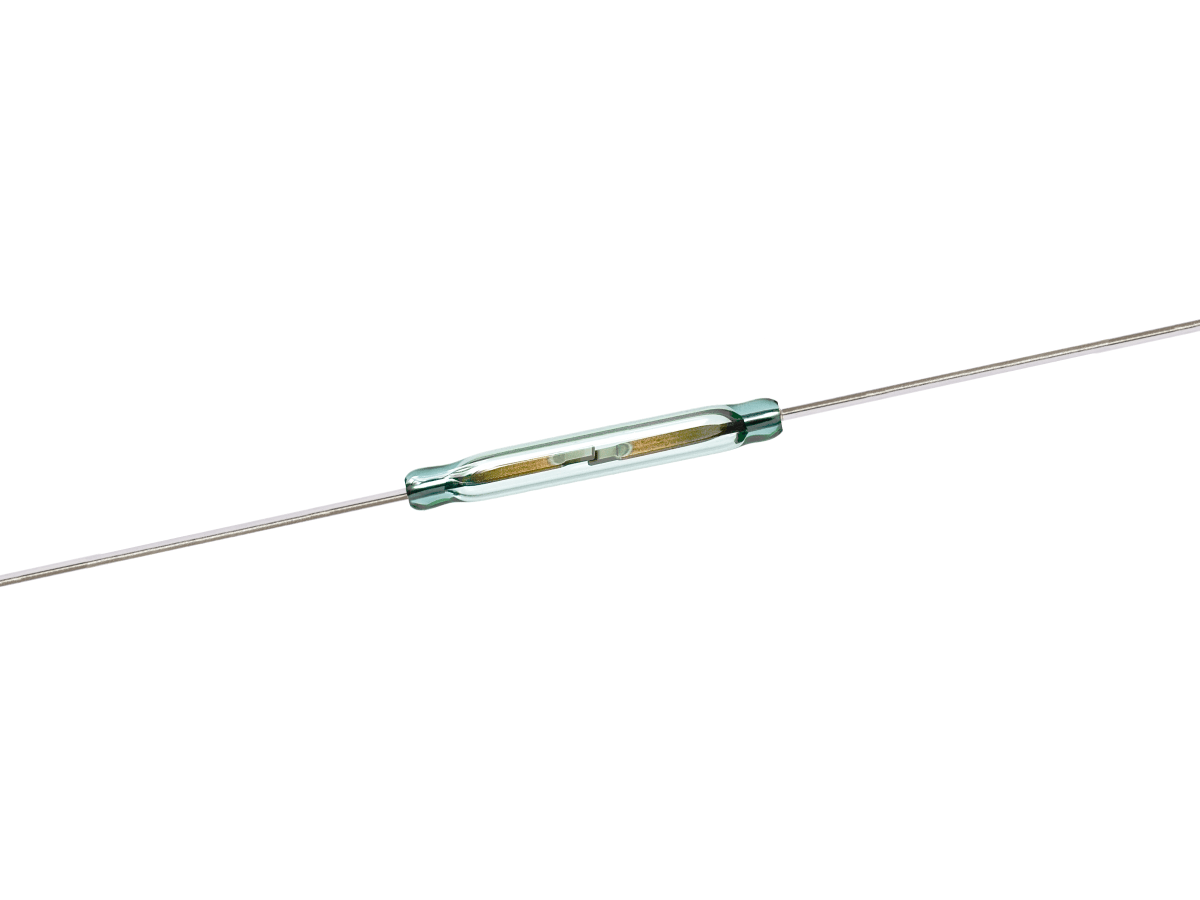

Interrupteur Reed de la série ORD2210
La série ORD2210 est un interrupteur Reed haute puissance et haute tension, conçu pour des applications industrielles exigeantes et des usages généraux. Doté d’une configuration de contact unipolaire, normalement ouvert (Forme A), il offre des performances de commutation magnétique fiables, avec une puissance nominale jusqu’à 100 W, une tension de commutation jusqu’à 1 000 VDC et un courant de commutation jusqu’à 1,0 A.
Avec un corps en verre de 21,0 mm de longueur et un diamètre de 2,75 mm, l’ORD2210 est scellé hermétiquement dans un gaz inerte pour une stabilité de contact améliorée et une fiabilité à long terme. Sa construction robuste et sa large plage d’attraction (15–60 AT) en font un choix idéal pour les circuits haute tension, la détection de proximité et les systèmes de commande dans une grande variété d’industries.
- Gestion de puissance et de tension élevée : jusqu’à 100 W et 1 000 VDC
- Configuration de contact SPST-NO (Form A) pour une commutation simple et fiable
- Tube en verre hermétiquement scellé, rempli de gaz inerte pour la protection des contacts
- Large plage d’enclenchement (15–60 AT) pour une action magnétique flexible
- Conception compacte avec corps en verre de 21 mm pour une intégration mécanique stable
- Compatible avec le montage en surface et le montage traversant
- Disponible dans plusieurs plages de sensibilité pour des performances adaptées
- Adapté à la fabrication automatisée avec des options de conditionnement en bande et bobine

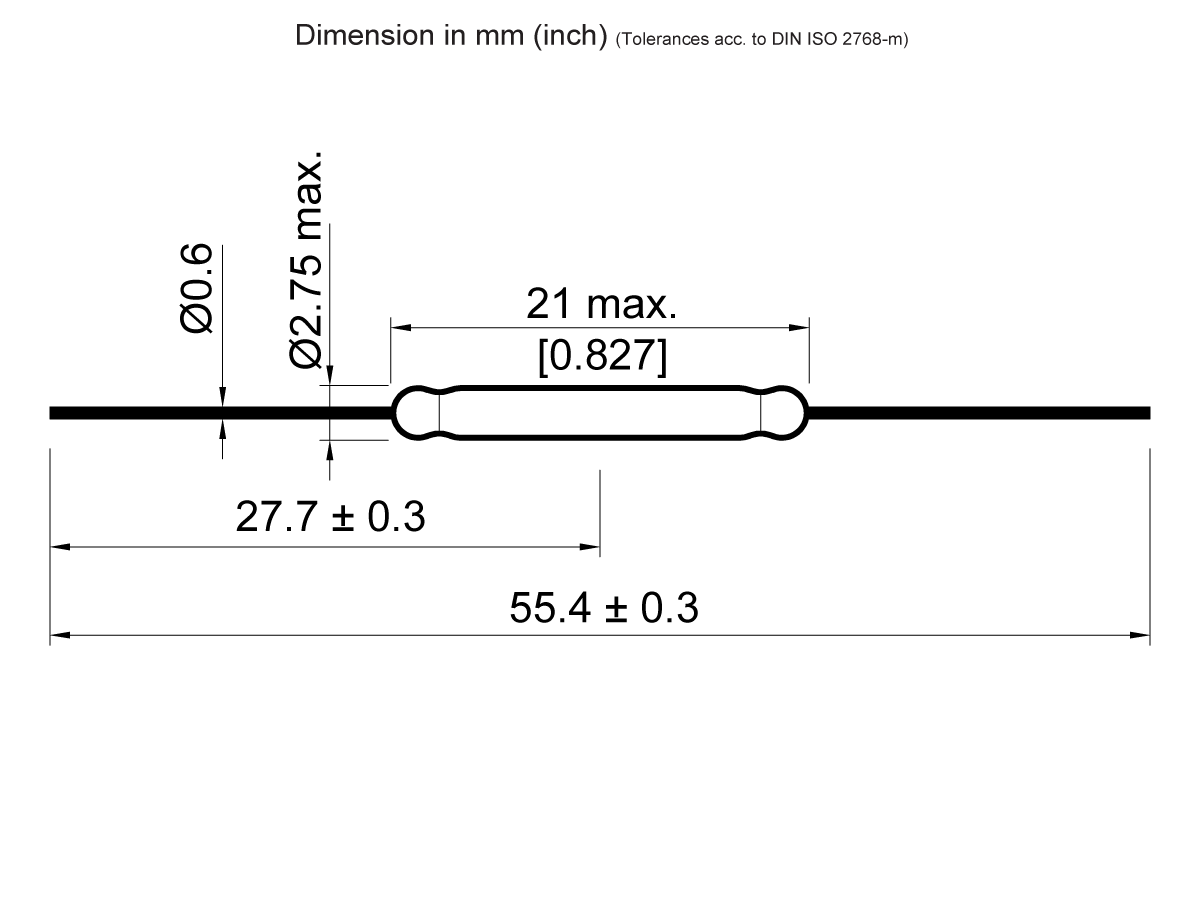

| Longueur totale mm (pouces) | 55.4 (2.181) |
| Longueur du verre max. mm (pouces) | 21.0 (0.826) |
| Diamètre du verre max. mm (pouces) | 2.75 (0.108) |
| Diamètre des broches mm (pouces) | 0.6 (0.023) |
| Type de contact | 1A (SPST) Normalement ouvert (N.O.) |
| Plage d’enclenchement | 15-60 AT |
| Puissance nominale max. | 50W/200VDC/1 Amp DC |
- Équipements industriels : Commutation haute tension, contrôle moteur, retour d’information d’actionneur
- Systèmes d’alimentation : Commutation de charge, détection de défauts, isolation de circuit
- Dispositifs médicaux : Commutation d’isolation dans les équipements de diagnostic et d’imagerie
- Systèmes de sécurité : Capteurs de contact magnétiques, détection de sabotage
- Test & mesure : Acheminement des signaux, déclenchement de relais, systèmes ATE
- Électronique automobile : Détection de freinage, détection de position, gestion de batterie
- Électronique grand public : Commutation haute tension dans des appareils compacts
