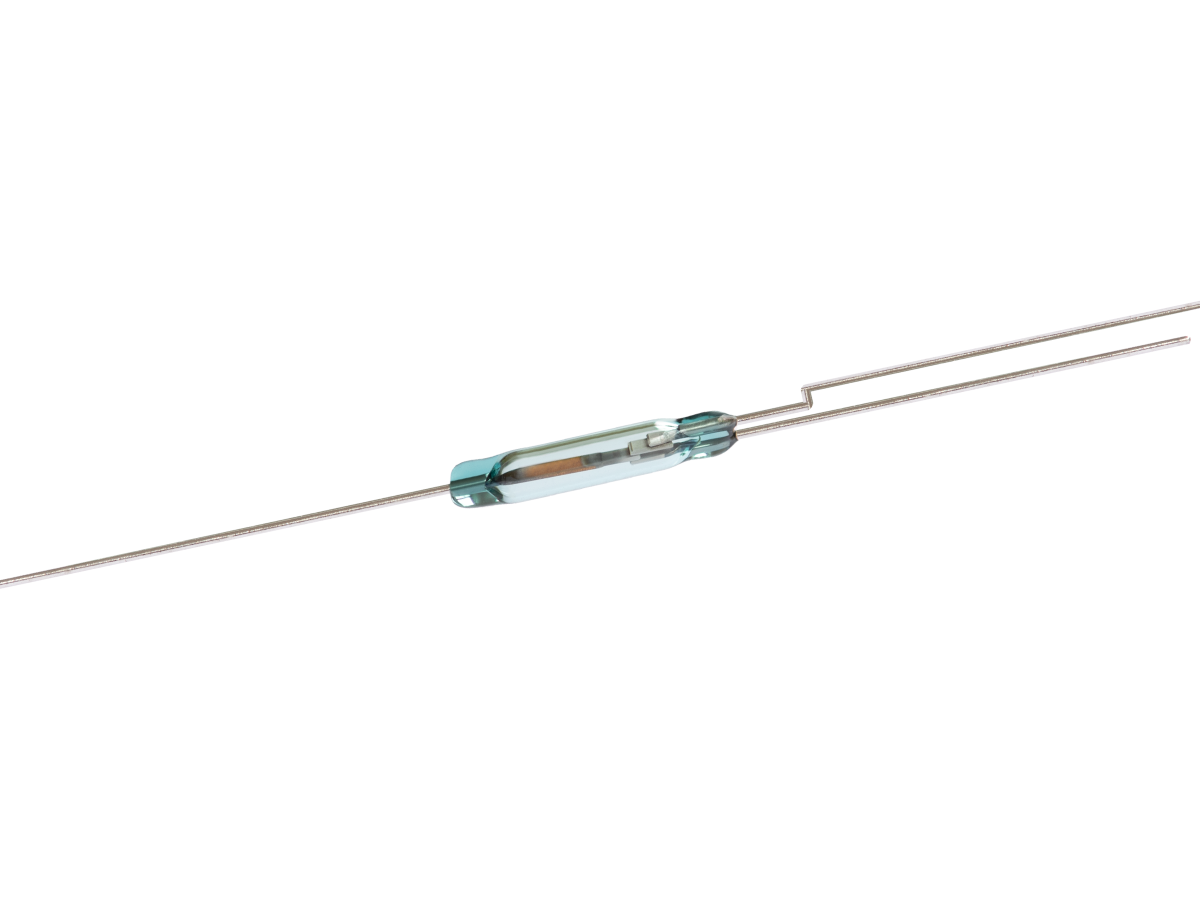

Interrupteur à lames de la série KSK-1C90F
La série KSK-1C90F est un interrupteur à lames souples de commutation miniature, SPDT (Forme C), conçu pour une commutation de précision dans des environnements compacts et exigeants. Avec une longueur de corps en verre de 14,0 mm et un diamètre de 2,54 mm, cet interrupteur prend en charge des tensions de commutation jusqu’à 175 VDC, des courants jusqu’à 0,5 A et une puissance nominale de 10 W.
Son pliage unique en « patte de chien » sur la patte normalement fermée (N.C.) améliore la stabilité mécanique et simplifie le montage. Le KSK-1C90F est homologué UL et disponible en plusieurs plages d’actionnement (10–52 AT), ce qui le rend adapté à une grande variété d’applications industrielles, de test et d’usage général.
- Fonctionnalité de commutation SPDT pour une conception de circuit flexible
- Format miniature idéal pour les applications à espace restreint
- Conception des broches en patte de chien améliorant la stabilité et l’alignement du montage
- Corps en verre hermétiquement scellé protégeant contre l’humidité et les contaminants
- Réponse de commutation rapide avec un temps d’actionnement typique de 0,7 ms
- Approuvé UL pour la conformité dans les environnements réglementés

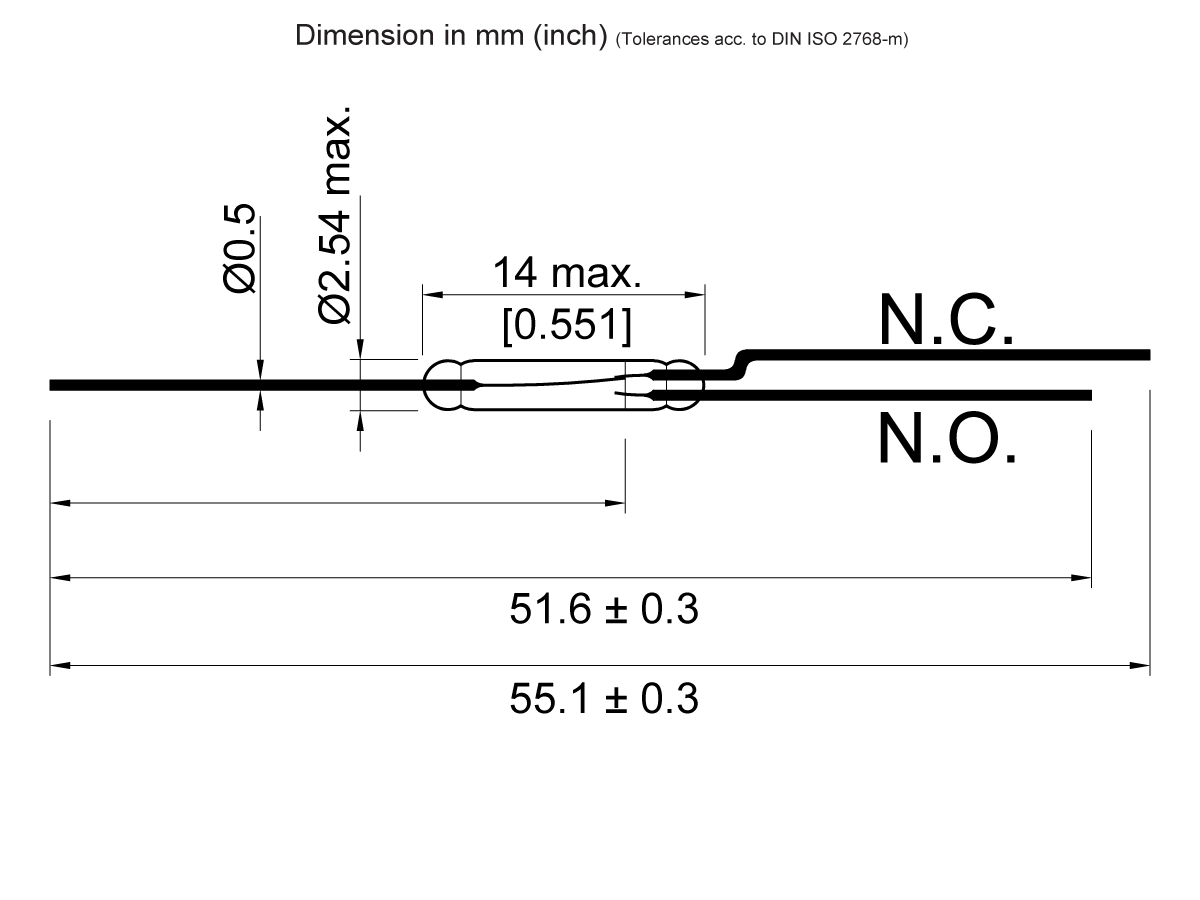

| Longueur totale mm (pouces) | 54.5 (2.145) |
| Longueur du verre max. mm (pouces) | 14.0 (0.551) |
| Diamètre du verre max. mm (pouces) | 2.54 (0.100) |
| Diamètre des broches mm (pouces) | 0.5 (0.019) |
| Configuration de contact | 1C (SPDT) inverseur |
| Plage d’enclenchement | 15-40 AT |
| Puissance nominale max. | 10W/175VDC/0.5 Amp DC |
- Équipements de test et de mesure (ATE)
- Automatisation industrielle et systèmes de contrôle
- Systèmes de sécurité et d’alarme
- Détection de position et de proximité
- Électronique grand public et appareils électroménagers
- Capteurs et interrupteurs automobiles
