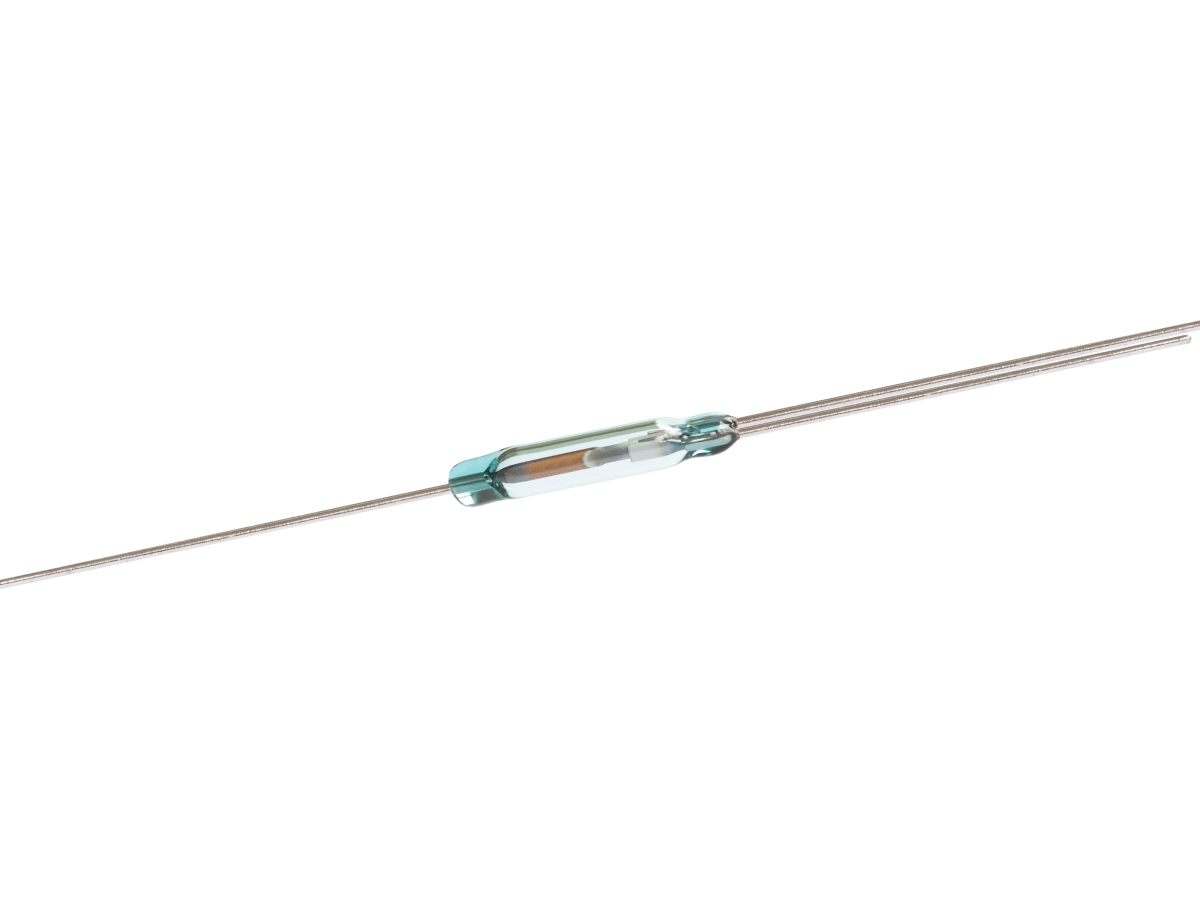

Interrupteur Reed série KSK-1C90U
La série KSK-1C90U est un interrupteur à lames souples miniature SPDT (Form C) à commutation, conçu pour une commutation de précision dans des environnements compacts et exigeants. Avec une longueur de corps en verre de 14,0 mm et un diamètre de 2,54 mm, cet interrupteur prend en charge des tensions de commutation jusqu’à 175 VDC, des courants jusqu’à 0,5 A et une puissance nominale de 10 W.
Sa construction hermétiquement scellée garantit une fiabilité à long terme, tandis que la large plage d’actionnement (15–40 AT) offre une sensibilité magnétique constante. Le KSK-1C90U est homologué UL et est largement utilisé dans des applications d’usage général, industrielles, ainsi que de test et mesure (ATE).
- Fonctionnalité de commutation SPDT pour une conception de circuit flexible
- Format miniature idéal pour les applications à espace restreint
- Corps en verre hermétiquement scellé protégeant contre l’humidité et les contaminants
- Configuration à broches plates permettant un montage sûr et un assemblage automatisé
- Aucune alimentation nécessaire pour l’actionnement, permettant des conceptions écoénergétiques
- Homologué UL pour la conformité dans les environnements réglementés

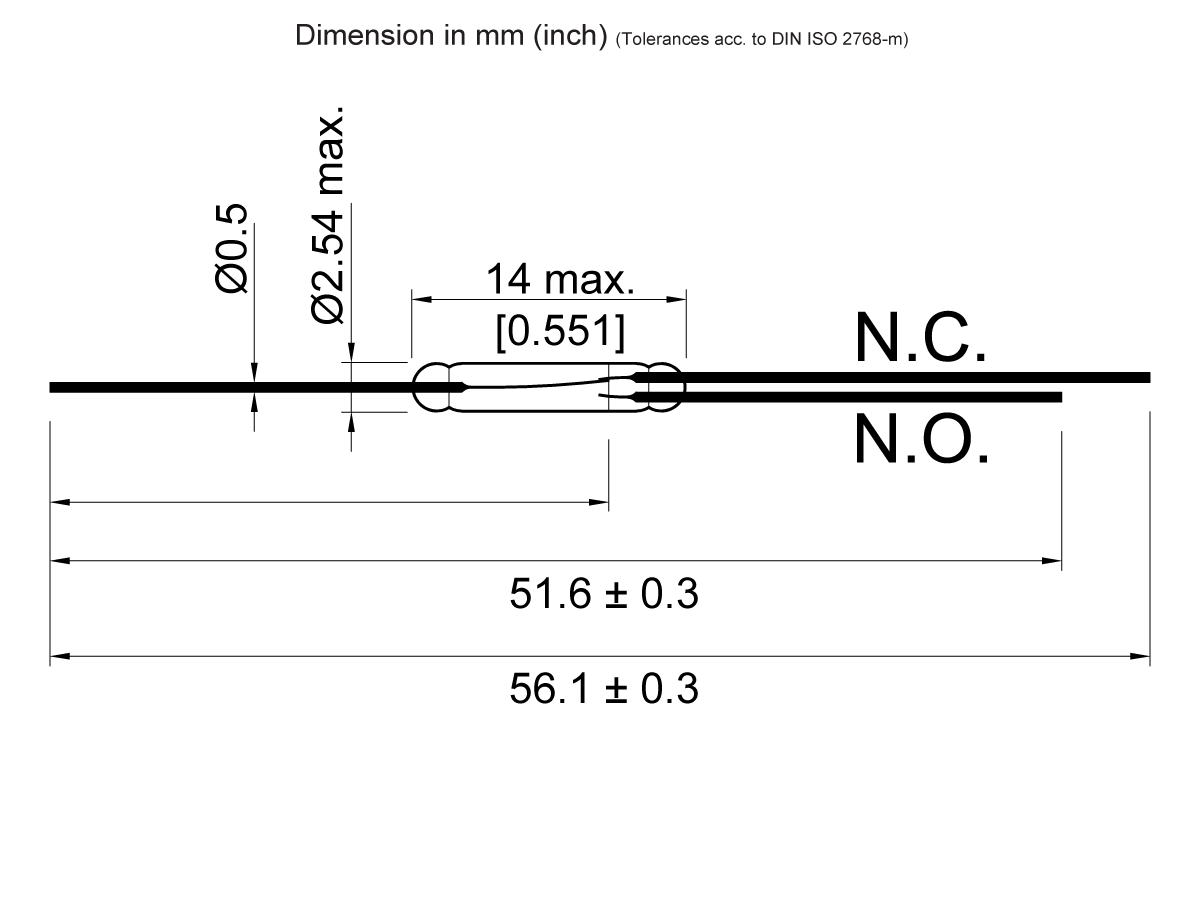

| Longueur totale mm (pouces) | 56.1 (2.208) |
| Longueur du verre max. mm (pouces) | 14.0 (0.551) |
| Diamètre du verre max. mm (pouces) | 2.54 (0.100) |
| Diamètre des fils mm (pouces) | 0.5 (0.019) |
| Type de contact | 1C (SPDT) inverseur |
| Plage d’enclenchement | 15-40 AT |
| Puissance nominale max. | 10W/175VDC/0.5 Amp DC |
- Équipements de test et de mesure (ATE)
- Automatisation industrielle et systèmes de contrôle
- Systèmes de sécurité et d’alarme
- Détection de position et de proximité
- Électronique grand public et appareils électroménagers
- Capteurs et commutateurs automobiles
