Interrupteur Reed de la série KSK-1E66
The KSK-1E66 series is a compact, highly reliable bistable reed switch designed for automotive-grade, industrial, and general-purpose applications. Featuring a bistable contact configuration (Form E), it provides a magnetic latching function that enables energy-efficient switching in battery-powered and low-power systems.

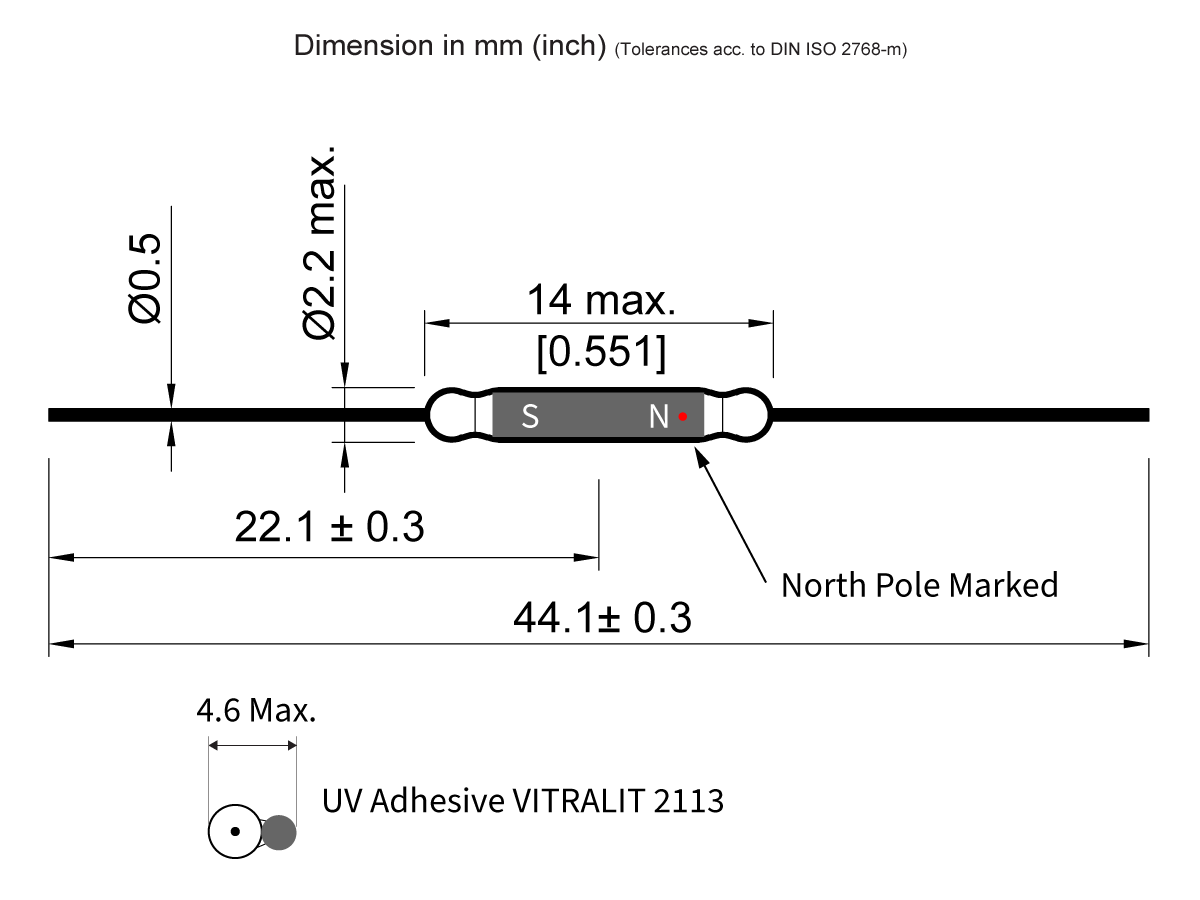

With a 14.0 mm glass body length and a 2.2 mm diameter, the KSK-1E66 supports a power rating up to 10 W, a switching voltage up to 200 VDC, and a switching current up to 0.5 A. Its miniature size and UL approval make it an ideal choice for integration into space-constrained designs requiring robust and durable magnetic actuation.
- Contact de verrouillage/bistable (forme E) pour une logique de commutation économe en énergie
- Boîtier miniature en verre (14 mm de longueur, 2,2 mm de diamètre) pour des conceptions compactes
- Construction hermétiquement scellée pour une durabilité renforcée et une meilleure résistance à l’environnement
- Le mécanisme de verrouillage magnétique permet une commutation stable sans alimentation continue
- Large plage d’enclenchement (10–40 AT) pour une sensibilité magnétique flexible
- Homologué UL pour la sécurité et la conformité dans des environnements réglementés
- Idéal pour les systèmes à basse consommation et fonctionnant sur batterie
- Compatible avec les processus d’assemblage automatisés grâce à son facteur de forme standardisé
| Longueur totale mm (pouces) | 44.1 (1.736) |
| Longueur max. du verre mm (pouces) | 14.0 (0.551) |
| Diamètre max. du verre mm (pouces) | 2.20 (0.086) |
| Diamètre des broches mm (pouces) | 0.5 (0.019) |
| Type de contact | 1E bistable |
| Plage d’enclenchement | 10-40 AT |
| Puissance nominale max. | 10W/200VDC/0.5 Amp DC |
- Systèmes automobiles : Détection de position, détection des portes et des ceintures de sécurité, surveillance du niveau de fluide
- Équipements industriels : Détection de proximité, retour d’information d’actionneur, déclenchement de relais
- Électronique grand public : Capteurs de maison intelligente, capteurs de contact fenêtre/porte
- Dispositifs médicaux : Commutation à faible consommation dans les équipements de diagnostic portables
- Systèmes de sécurité : Détection de sabotage, capteurs de contact magnétique
- Appareils alimentés par batterie : Capteurs sans fil, télécommandes, détection du freinage des vélos électriques
- Systèmes CVC : Détection du niveau de fluide et de la position dans les unités de chauffage et de refroidissement
