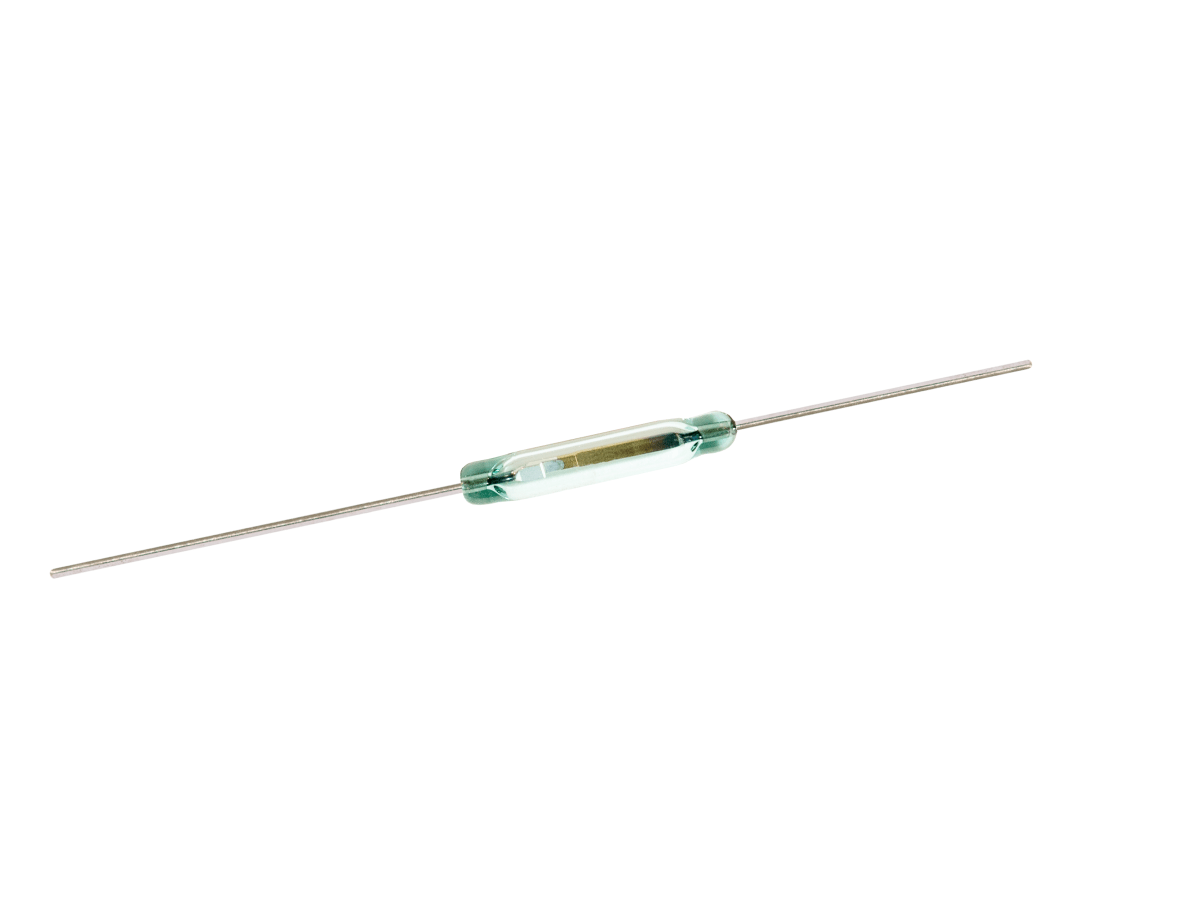

Interrupteur Reed de la série ORD221
La série ORD221 est un interrupteur à lames souples miniature, normalement ouvert, conçu pour des applications de commutation à charge moyenne. Avec une longueur de corps en verre de 13,0 mm et un diamètre de 2,3 mm, elle offre un encombrement compact adapté aux conceptions où l’espace est limité, tout en maintenant des performances fiables.
Avec une puissance nominale jusqu’à 10 W, 100 VDC et 0,3 A, l’ORD221 est hermétiquement scellé dans un gaz inerte afin d’assurer la stabilité des contacts sur le long terme. Sa conception à broches décalées offre des options de montage flexibles, et sa plage d’enclenchement de 10 à 30 AT permet une sensibilité magnétique adaptable selon les applications.
Cette série est idéale pour la commutation à usage général dans l’électronique grand public, les systèmes automobiles et les équipements industriels où une taille compacte et un fonctionnement fiable sont essentiels.
- Configuration de contact SPST-NO (Form A) pour une commutation magnétique simple
- Corps en verre compact (13 mm de longueur, 2,3 mm de diamètre) pour les espaces de conception restreints
- Hermétiquement scellé pour une durabilité accrue et une meilleure résistance à l’environnement
- Conception à fils décalés pour un montage flexible et l’implantation PCB
- Valeurs nominales 10 W / 100 VDC / 0,3 A pour des applications à charge moyenne
- Large plage d’enclenchement (10–30 AT) pour ajuster la sensibilité magnétique
- Compatible avec l’assemblage automatisé grâce à des options de conditionnement en bande et bobine
- Disponible dans plusieurs plages de sensibilité pour une plus grande flexibilité de conception
| Longueur totale mm (pouces) | 44.2 (1.740) |
| Longueur du verre max. mm (pouces) | 13.0 (0.512) |
| Diam. du verre max. mm (pouces) | 2.30 (0.090) |
| Diam. des broches mm (pouces) | 0.35 (0.014) x 0.6 (0.024) |
| Type de contact | 1A (SPST) normalement ouvert (N.O.) |
| Plage d’enclenchement | 10-30 AT |
| Puissance nominale max. | 10W/100VDC/0.3 Amp DC |
- Électronique grand public : Commutation d’alimentation, déclenchement de capteurs, circuits de commande compacts
- Systèmes automobiles : Détection de position, détection de niveau de fluide, retour d’état de commutateur
- Équipements industriels : Déclenchement de relais, détection de proximité, logique de commande
- Appareils électroménagers : Capteurs de porte, détection de niveau d’eau, interverrouillages de sécurité
- Télécommunications : Routage de signaux, commutation de lignes
- Appareils de mesure : Activation de capteurs, systèmes d’acquisition de données
