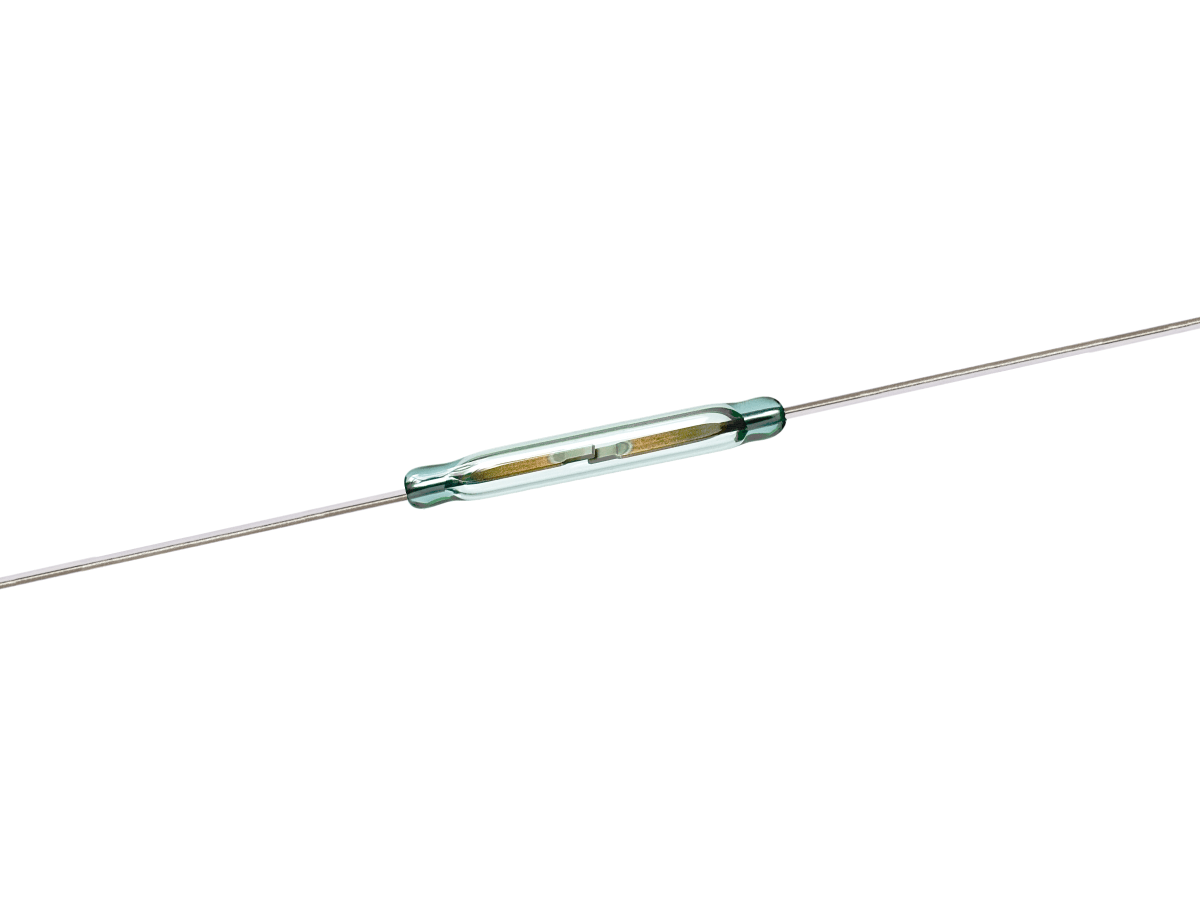

Interrupteur Reed de la série ORD229
La Série ORD229 est un ILS (reed switch) haute puissance, polyvalent, conçu pour offrir des performances robustes dans des environnements électriques exigeants. Avec une longueur de corps en verre de 21,0 mm et un diamètre de 2,75 mm, ce contact SPST-NO (Form A) prend en charge des tensions de commutation jusqu’à 350 VDC, des courants jusqu’à 0,7 A, et une puissance nominale de 50 W.
Ses contacts hermétiquement scellés garantissent une fiabilité à long terme, tandis qu’une large plage d’actionnement (20–60 AT) permet une activation magnétique flexible. L’ORD229 est idéal pour les applications automobiles, industrielles, ainsi que de test et mesure, nécessitant la gestion de hautes tensions et de courants élevés dans un format compact.
- Capacité de commutation haute puissance pour des charges électriques exigeantes
- Boîtier en verre hermétiquement scellé qui protège contre l’humidité, la poussière et les contaminants
- Configuration à broches plates permettant un montage sûr et un assemblage automatisé
- Large choix de plages d’actionnement pour un réglage flexible de la sensibilité magnétique
- Résistant aux chocs et aux vibrations pour des environnements difficiles
- Fonctionnement économe en énergie sans alimentation nécessaire pour l’actionnement

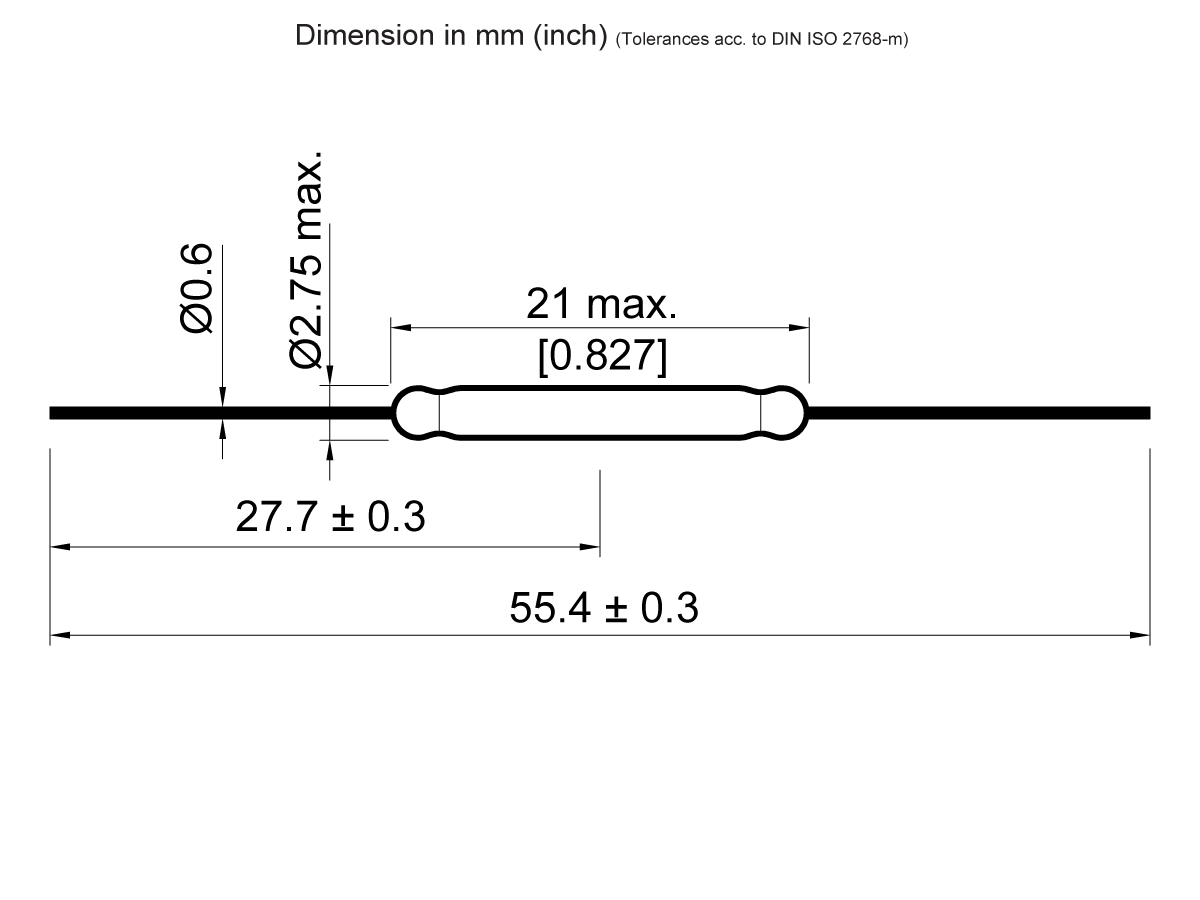

| Longueur totale mm (pouces) | 55.4 (2.181) |
| Longueur du verre max. mm (pouces) | 21.0 (0.826) |
| Diamètre du verre max. mm (pouces) | 2.75 (0.108) |
| Diamètre des broches mm (pouces) | 0.6 (0.023) |
| Type de contact | 1A (SPST) Normalement ouvert (N.O.) |
| Plage d’enclenchement | 20-60 AT |
| Puissance nominale max. | 50W/350VDC/0.7 Amp DC |
- Capteurs et commandes automobiles
- Équipements de test et de mesure (ATE)
- Commutation haute tension dans les systèmes industriels
- Circuits de commande de relais et de solénoïdes
- Systèmes de sécurité et d’alarme
- Dispositifs de surveillance et de mesure de l’énergie
