Interrupteur Reed Série ORD324

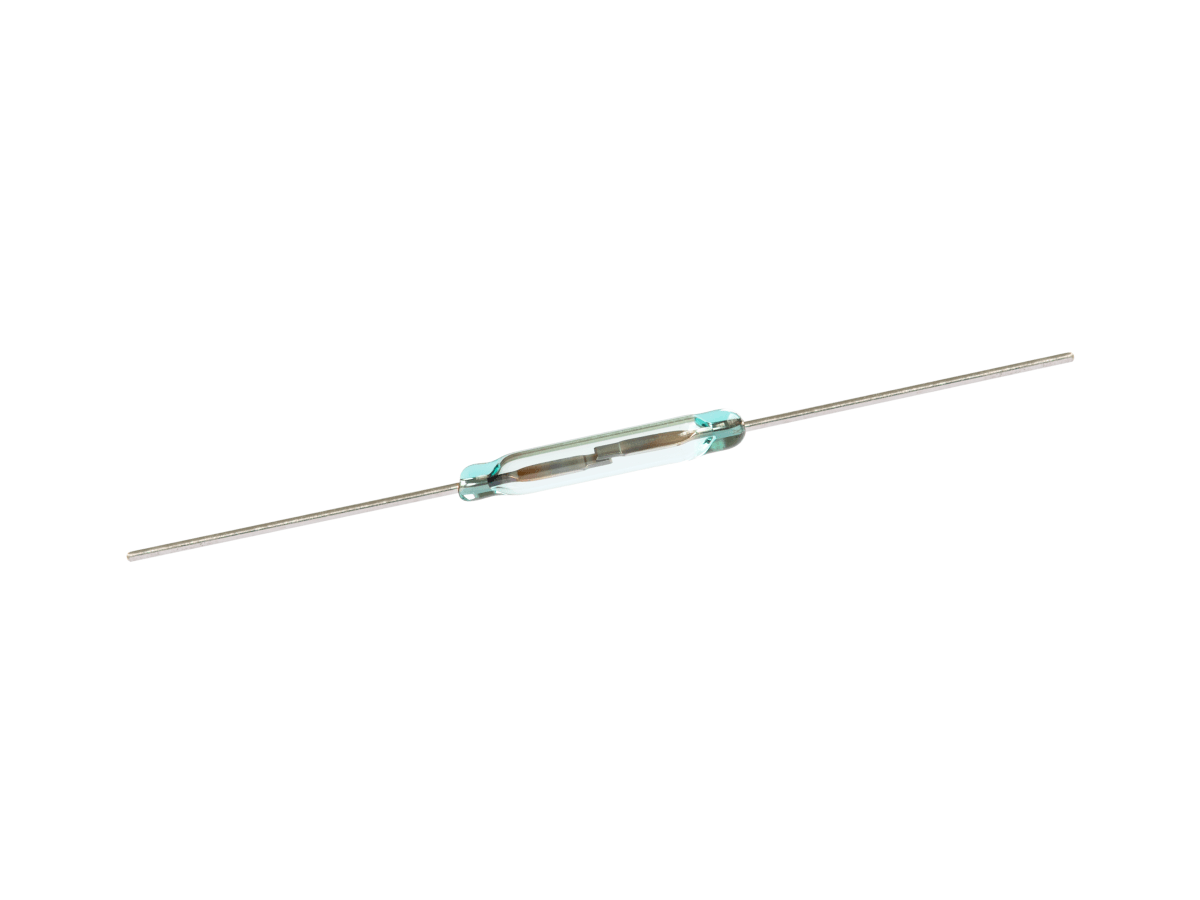

La Série ORD324 est un interrupteur reed miniature SPST-NO (Forme A) conçu pour la commutation à usage général dans des applications à charge moyenne. Avec une longueur de corps en verre de 14,0 mm et un diamètre de 2,2 mm, il prend en charge des tensions de commutation jusqu’à 200 VDC et des courants jusqu’à 0,5 A, avec une puissance nominale de 10 W.
Scellé hermétiquement dans un gaz inerte, l’ORD324 garantit une fiabilité des contacts à long terme et des performances constantes. Son format compact et ses caractéristiques électriques robustes en font l’un des interrupteurs les plus largement utilisés dans les applications industrielles, grand public et automobiles.
- Configuration de contact SPST-NO (Form A) pour une commutation marche/arrêt simple
- Corps en verre compact de 14,0 mm pour les conceptions à espace limité
- Contacts hermétiquement scellés dans un gaz inerte pour une durabilité accrue et une meilleure résistance à la corrosion
- Actionné magnétiquement sans alimentation externe requise, idéal pour les systèmes basse consommation
- Homologué pour 10 W, 200 VDC et un courant de commutation de 0,5 A pour les applications à charge moyenne
- Configuration à broches droites pour un montage facile sur PCB et une stabilité mécanique

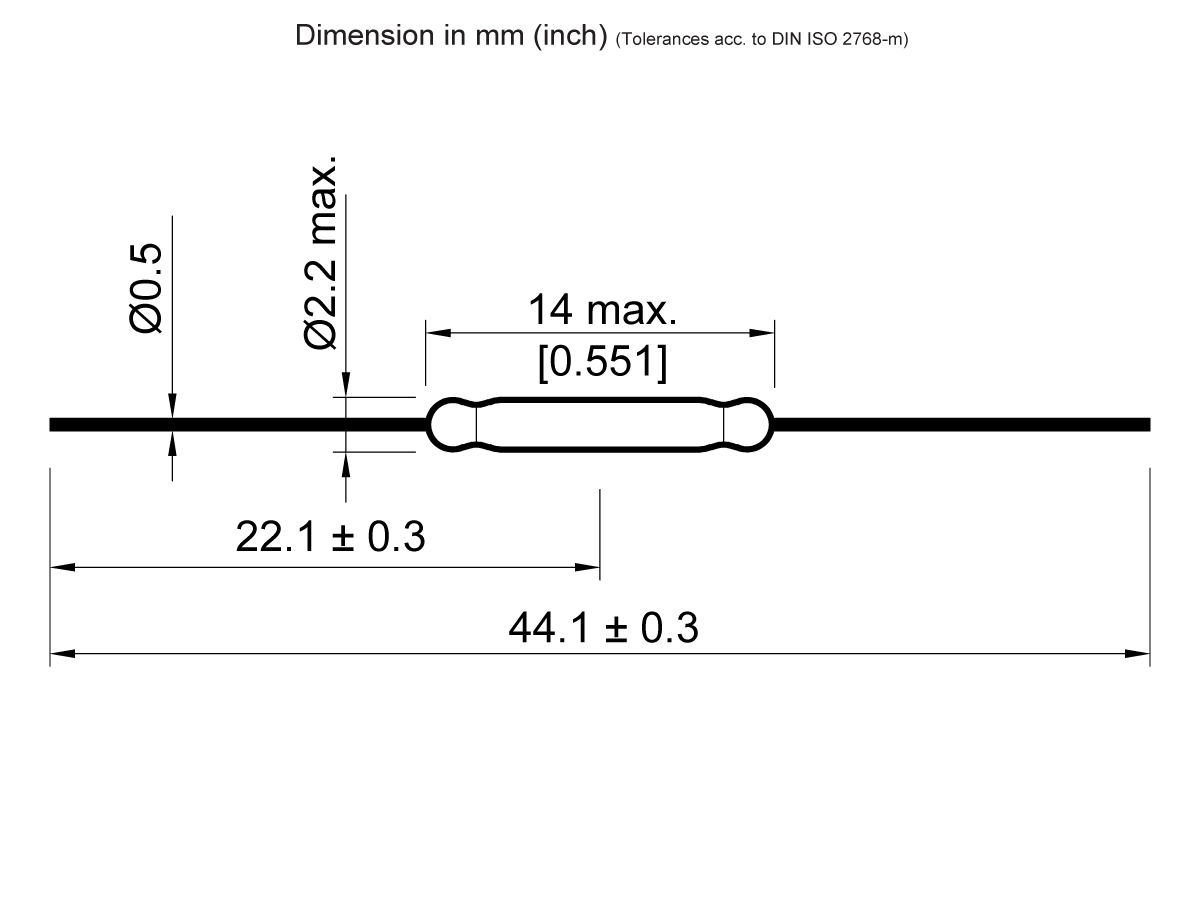

| Longueur totale mm (pouces) | 44.3 (1.744) |
| Longueur du verre max. mm (pouces) | 14.0 (0.551) |
| Diamètre du verre max. mm (pouces) | 2.2 (0.086) |
| Diamètre des broches mm (pouces) | 0.5 (0.019) |
| Type de contact | 1A (SPST) Normalement ouvert (N.O.) |
| Plage d’enclenchement | 10-40 AT |
| Puissance nominale max. | 10W/200VDC/0.5 Amp DC |
- Systèmes automobiles : Détection du niveau de fluide, détection du verrouillage de la ceinture de sécurité
- Contrôles industriels : Détection de position, logique de relais, détection de défauts
- Électronique grand public : Détection de couvercle magnétique, détection de proximité
- Dispositifs médicaux : Commutation compacte dans les équipements de diagnostic et de surveillance
- Appareils intelligents : Détection de verrouillage de porte, contrôle du niveau d’eau
- Systèmes de sécurité : Capteurs de fenêtre/porte, détection d’effraction
