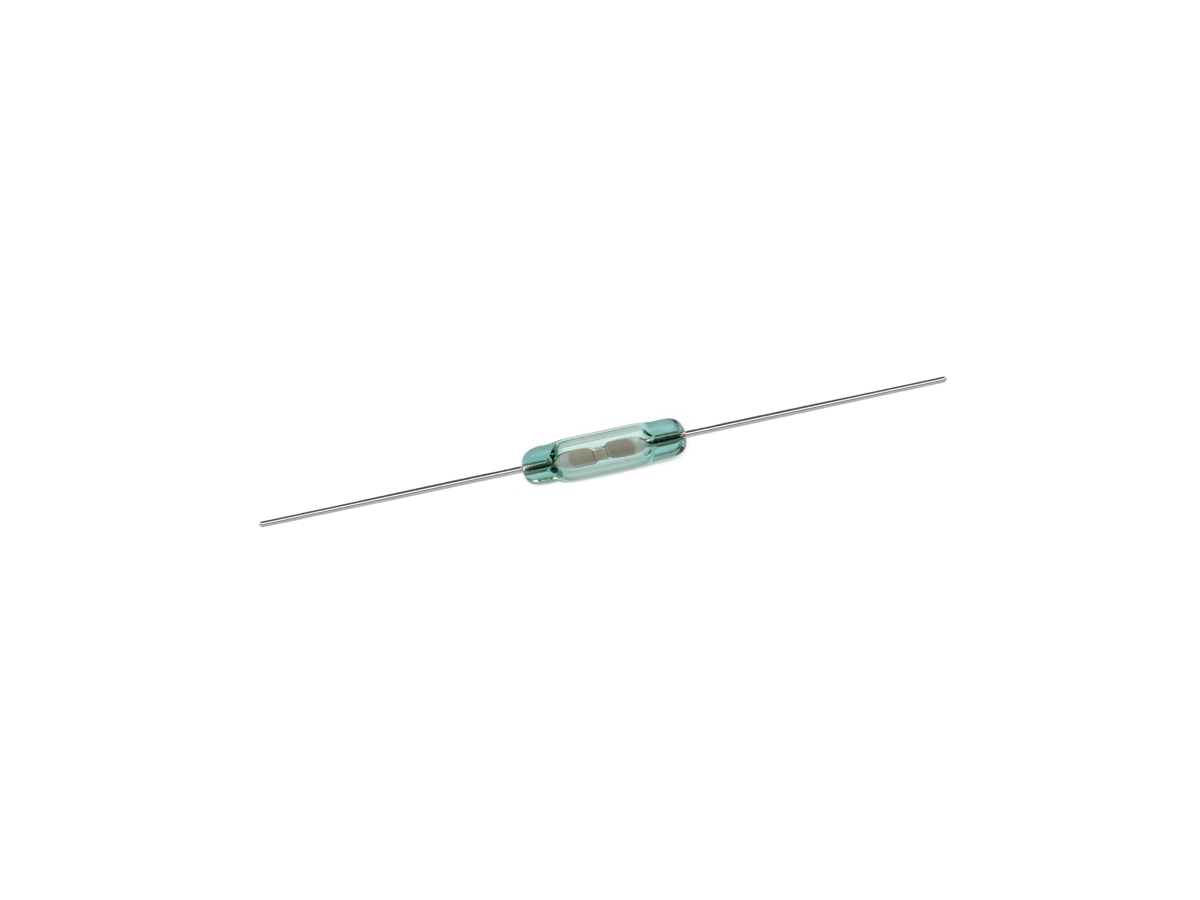

Interrupteur à lames souples de la série ORD613
La série ORD613 est un contact Reed SPST-NO (Form A) ultra-miniature, conçu pour un contrôle précis des charges de faible niveau dans des systèmes électroniques compacts. Avec une longueur de corps en verre de seulement 7,0 mm et un diamètre de 1,8 mm, c’est l’un des interrupteurs les plus petits et les plus largement utilisés de sa catégorie.
Conçu pour la précision, l’ORD613 présente une hystérésis étroite, c’est-à-dire un faible écart entre les valeurs d’ouverture et de fermeture, ce qui le rend idéal pour les applications nécessitant des points de commutation précis. Ses contacts hermétiquement scellés sont enfermés dans un gaz inerte, garantissant une fiabilité à long terme et des performances constantes dans des environnements basse tension.
- Conception ultra-miniature avec corps en verre de 7,0 mm pour une intégration dans les espaces restreints
- Configuration de contact SPST-NO (Form A) pour une commutation marche/arrêt simple
- Hystérésis étroite pour un contrôle précis du point de commutation
- Contacts scellés hermétiquement dans un gaz inerte pour une fiabilité accrue
- Actionné magnétiquement sans alimentation externe requise
- Spécifié pour 3 W, 30 VDC et un courant de commutation de 0,2 A pour les applications de faible niveau

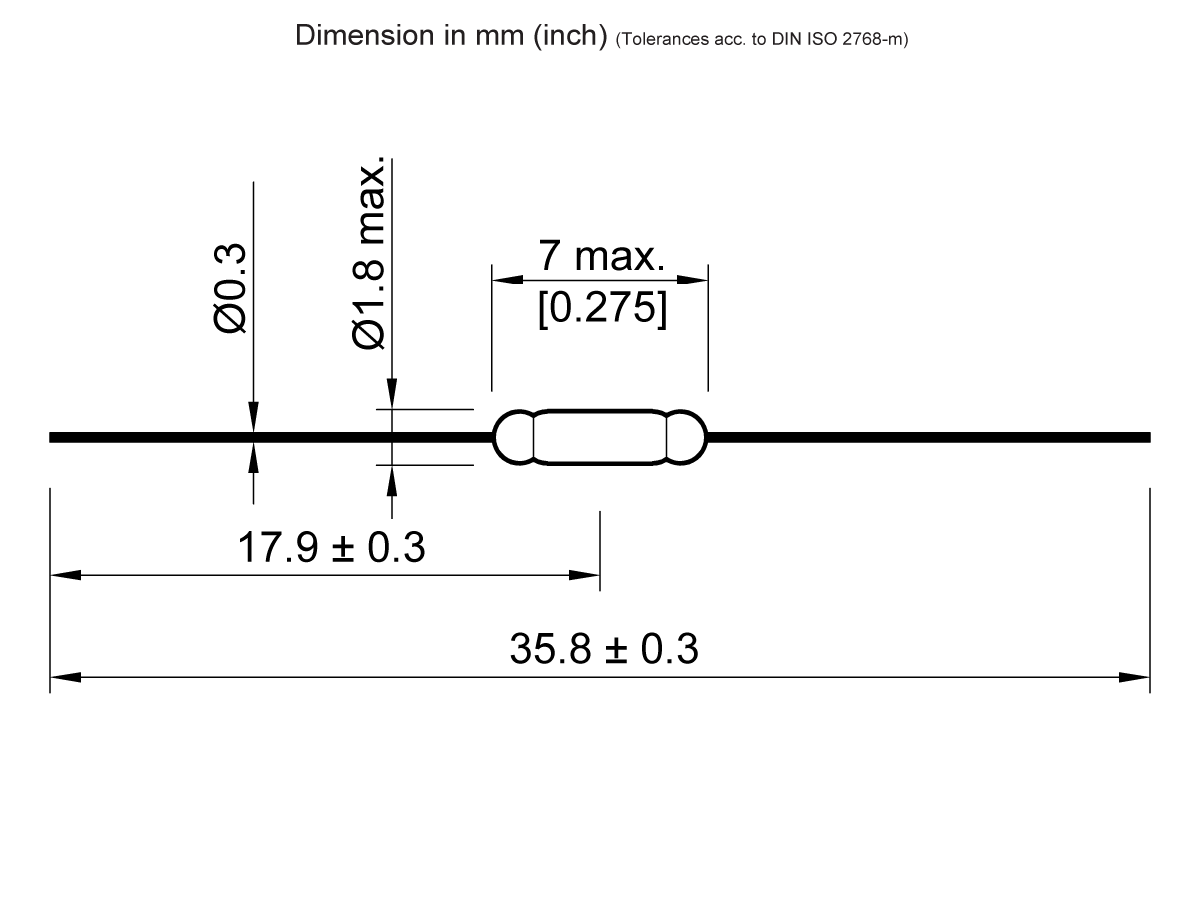

| Longueur totale mm (pouces) | 35.8 (1.409) |
| Longueur du verre max. mm (pouces) | 7.0 (0.275) |
| Diamètre du verre max. mm (pouces) | 1.80 (0.070) |
| Diamètre des broches mm (pouces) | 0.3 (0.011) |
| Forme de contact | 1A (SPST) Normalement ouvert (N.O.) |
| Plage d’attraction | 10-40 AT |
| Puissance nominale max. | 3W/30VDC/0.2 Amp DC |
- Électronique grand public : Détection magnétique de couvercle, capteurs d’accueil de stylet
- Systèmes de sécurité : Capteurs de fenêtres et de portes, détection de sabotage
- Dispositifs médicaux : Détection compacte dans les équipements portables de diagnostic et de surveillance
- Automatisation industrielle : Détection de micro-position, retour d’information d’actionneur
- Appareils intelligents : Détection d’interverrouillage de porte, surveillance du niveau de fluide
- Systèmes automobiles : Détection du verrouillage de ceinture de sécurité, détection de proximité à faible champ
