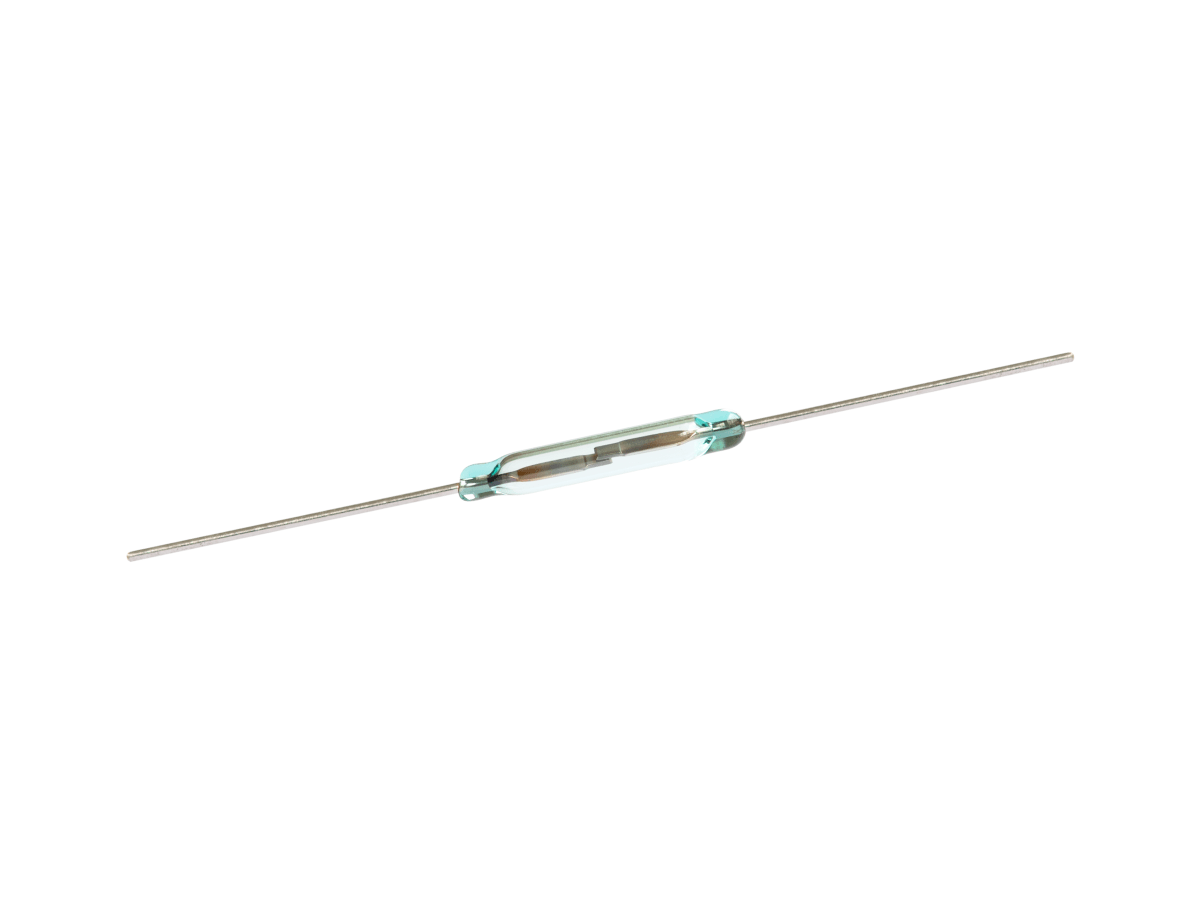

Interrupteur Reed de la série ORD624
La série ORD624 est un interrupteur à lames miniature SPST-NO (Form A) conçu pour une commutation hautes performances dans des applications à charge moyenne. Avec une longueur de corps en verre de 14,0 mm et un diamètre de 2,2 mm, il prend en charge des tensions de commutation jusqu’à 200 VDC et des courants jusqu’à 0,5 A, avec une puissance nominale de 10 W.
Hermétiquement scellé dans un gaz inerte, l’ORD624 garantit une fiabilité des contacts à long terme et des performances constantes sur une large plage de conditions de fonctionnement. Son format compact et ses caractéristiques électriques robustes le rendent idéal pour une utilisation dans des systèmes industriels, grand public et automobiles.
- Configuration de contact SPST-NO (Form A) pour une commutation marche/arrêt simple
- Corps en verre compact de 14,0 mm pour une intégration peu encombrante
- Contacts hermétiquement scellés dans un gaz inerte pour une durabilité accrue et une meilleure résistance à la corrosion
- Actionnement magnétique sans alimentation externe requise, idéal pour les conceptions basse consommation
- Homologué pour 10 W, 200 VDC et un courant de commutation de 0,5 A pour des applications à charge moyenne
- Configuration à broches droites pour un montage PCB facile et une stabilité mécanique

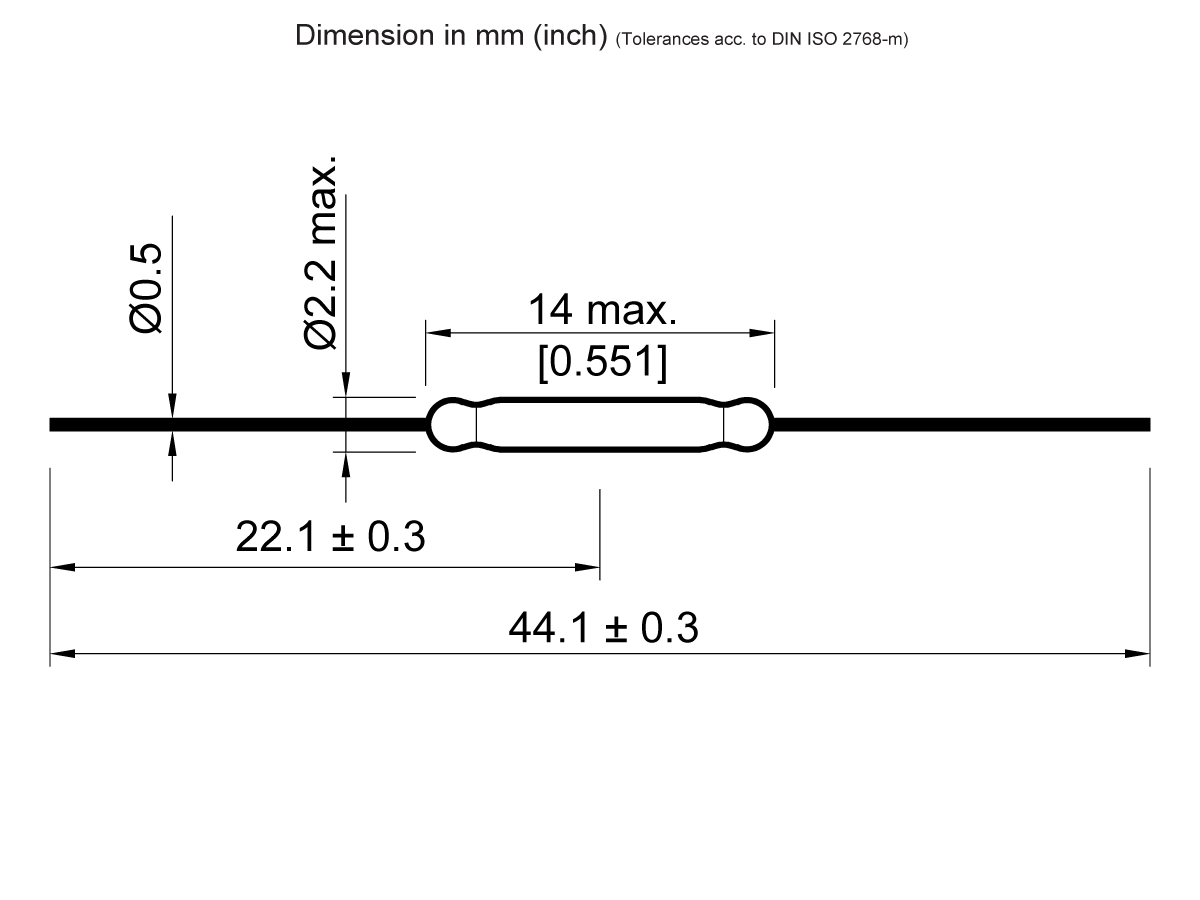

| Longueur totale mm (pouces) | 44.3 (1.744) |
| Longueur de verre max. mm (pouces) | 14.0 (0.551) |
| Diamètre de verre max. mm (pouces) | 2.2 (0.086) |
| Diamètre des broches mm (pouces) | 0.5 (0.019) |
| Configuration de contact | 1A (SPST) Normalement ouvert (N.O.) |
| Plage d’enclenchement | 7-30 AT |
| Puissance nominale max. | 10W/200VDC/0.5 Amp DC |
- Électronique grand public : Détection magnétique de couvercle, capteurs d’accueil
- Systèmes de sécurité : Capteurs de porte/fenêtre, alarmes périmétriques
- Dispositifs médicaux : Détection compacte dans des outils de diagnostic portables
- Automatisation industrielle : Détection de position, retour d’information d’actionneur
- Appareils intelligents : Détection de verrouillage de porte, surveillance du niveau de liquide
- Systèmes automobiles : Détection du verrouillage de ceinture de sécurité, détection du niveau de liquide
