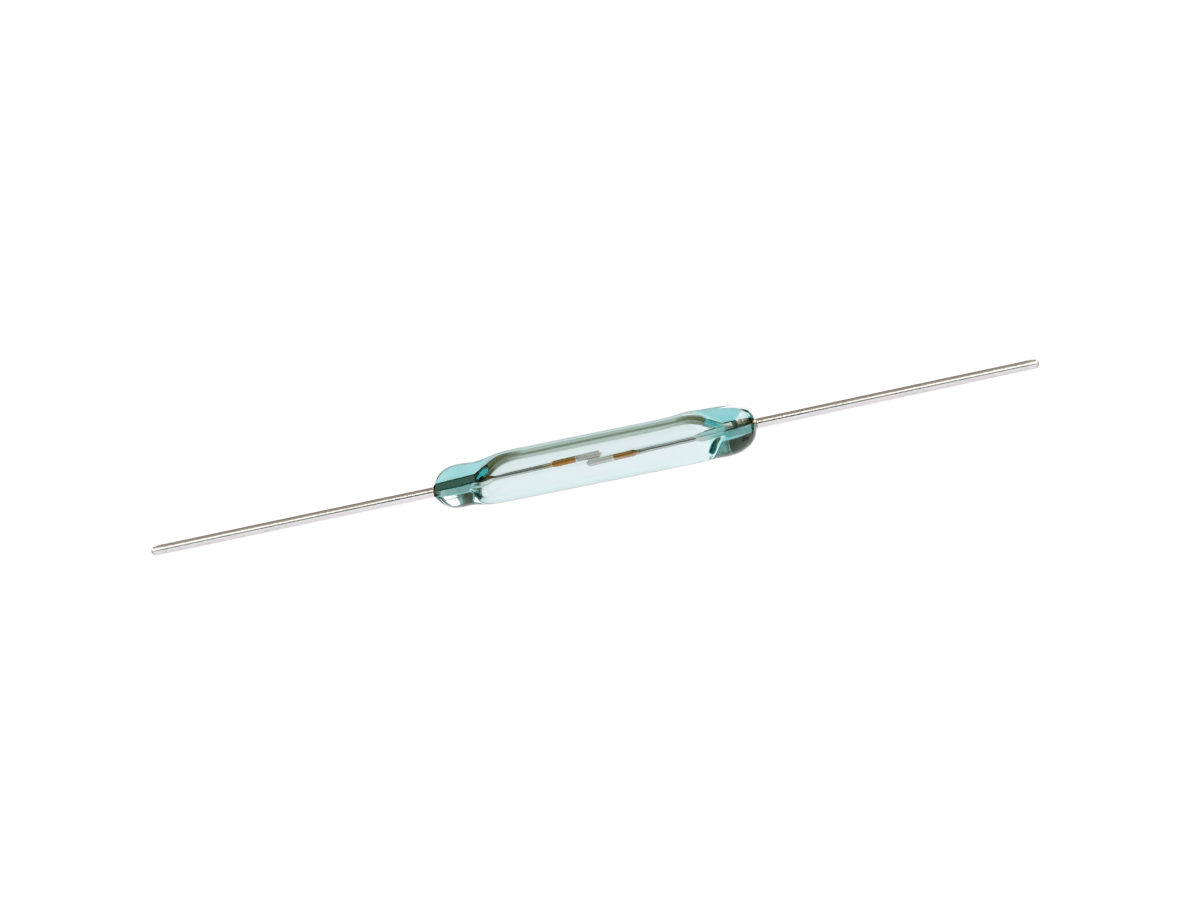

Interrupteur Reed de la série ORD9215
La série ORD9215 est un reed switch miniature polyvalent, conçu pour assurer une commutation SPST-NO (Form A) fiable dans des applications à charge moyenne. Avec une longueur de corps en verre de 17,0 mm et un diamètre de 2,8 mm, il prend en charge des tensions de commutation jusqu’à 100 VDC et des courants jusqu’à 0,4 A, avec une puissance nominale de 10 W.
Hermétiquement scellé dans un gaz inerte, l’ORD9215 garantit une fiabilité des contacts à long terme et des performances stables sur une large plage de conditions de fonctionnement. Son format compact et sa large plage de sensibilité (10–50 AT) le rendent idéal pour l’intégration dans des systèmes grand public, industriels et de télécommunications.
- Configuration de contact SPST-NO (Form A) pour une commutation marche/arrêt simple
- Corps en verre compact de 17,0 mm avec un diamètre de 2,8 mm pour des conceptions peu encombrantes
- Contacts hermétiquement scellés dans un gaz inerte pour une durabilité accrue et une meilleure résistance à la corrosion
- Actionnement magnétique sans alimentation externe requise, idéal pour les systèmes à faible consommation
- Caractéristiques nominales : 10 W, 100 VDC et 0,4 A de courant de commutation pour des applications à charge moyenne
- Large plage de sensibilité d’enclenchement (10–50 AT) pour un actionnement magnétique flexible
| Longueur totale mm (pouces) | 44.1 (1.736) |
| Longueur max. du tube en verre mm (pouces) | 17.0 (0.668) |
| Diamètre max. du tube en verre mm (pouces) | 2.8 (0.110) |
| Diamètre des broches mm (pouces) | 0.5 (0.019) |
| Forme de contact | 1A (SPST) Normalement ouvert (N.O.) |
| Plage d’enclenchement | 10-50 AT |
| Puissance nominale max. | 10W/100VDC/0.4 Amp DC |
- Équipements de test & de mesure: Commutation haute tension dans des configurations de test automatisées
- Contrôles industriels: Distribution d’énergie, logique de relais et détection de défauts
- Systèmes automobiles: Isolation des batteries de VE, détection haute tension
- Équipements médicaux: Commutation d’isolation dans les systèmes de diagnostic et d’imagerie
- CVC & Électroménager: Commutation et contrôle de la tension secteur
- Systèmes de sécurité: Capteurs périmétriques haute tension et détection d’effraction
