Interrupteur Reed de la série ORT551-1

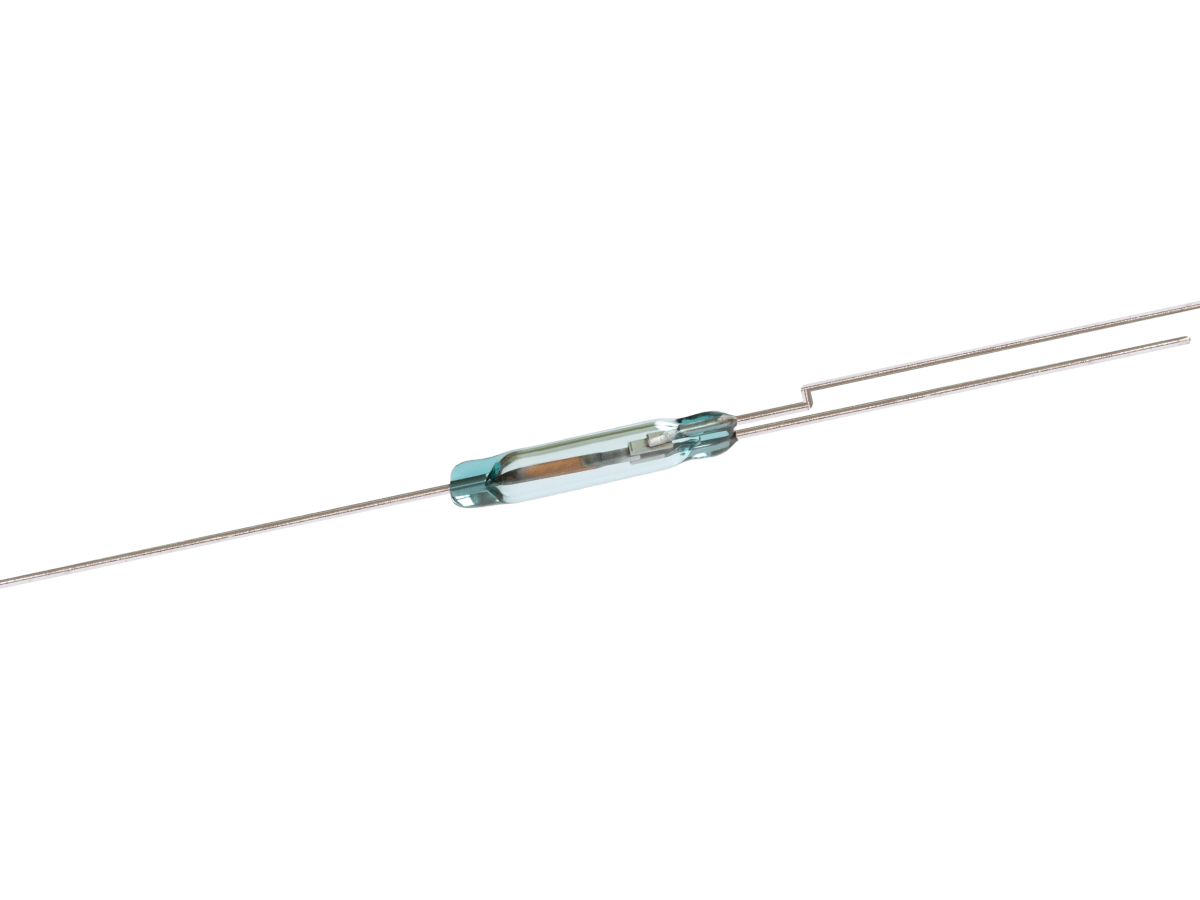

La série ORT551-1 est un interrupteur à lames souples SPDT (Form C) miniature, conçu pour un fonctionnement de type inverseur dans des systèmes électroniques compacts. Avec une longueur de corps en verre de 14,0 mm et un diamètre de 2,54 mm, il assure une commutation fiable jusqu’à 30 VDC, avec une puissance nominale de 3 W et un courant de commutation de 0,2 A.
Cet interrupteur à lames souples présente un détail mécanique unique : la patte normalement fermée (N.C.) comporte un pli en baïonnette, ce qui facilite l’identification et l’alignement lors du montage. Ses contacts hermétiquement scellés sont enfermés dans un gaz inerte, garantissant une fiabilité à long terme et des performances constantes dans les environnements grand public comme industriels.
- Configuration de contact SPDT (Form C) pour une commutation à double circuit
- Corps en verre compact de 14,0 mm pour les conceptions avec contraintes d’espace
- Courbure en patte de chien sur la broche N.C. pour une identification facile et une précision de montage
- Contacts hermétiquement scellés dans un gaz inerte pour une durabilité accrue
- Actionnement magnétique sans alimentation externe requise
- Réponse de commutation rapide pour un contrôle en temps réel dans les systèmes basse tension

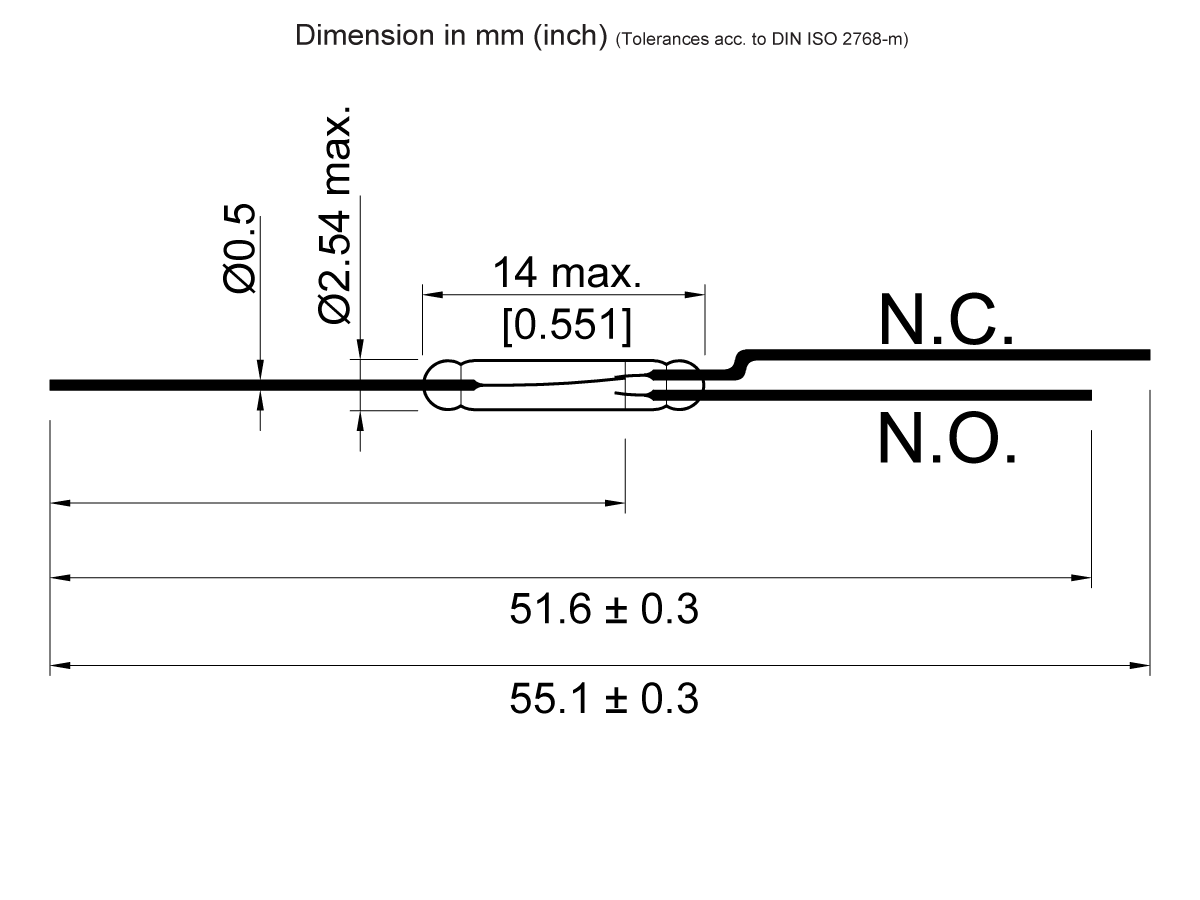

| Longueur totale mm (pouces) | 55.1 (2.169) |
| Longueur du verre max. mm (pouces) | 14.0 (0.551) |
| Diamètre du verre max. mm (pouces) | 2.54 (0.100) |
| Diamètre des broches mm (pouces) | 0.5 (0.019) |
| Type de contact | 1C (SPDT) inverseur |
| Plage d’attraction | 10-30 AT |
| Puissance nominale max. | 3W/30VDC/0.2 Amp DC |
- Électronique grand public : Commutation de modes, systèmes d’amarrage magnétique
- Systèmes de sécurité : Capteurs de porte/fenêtre à double état, détection de sabotage
- Dispositifs médicaux : Commutation compacte dans les équipements de diagnostic et de surveillance
- Automatisation industrielle : Basculement d’état dans les systèmes de commande et les actionneurs
- Appareils intelligents : Détection multifonction, contrôle du niveau de fluide
- Systèmes automobiles : Détection de position, routage de signal à double voie
