Relais Photo-MOSFET SMP-23

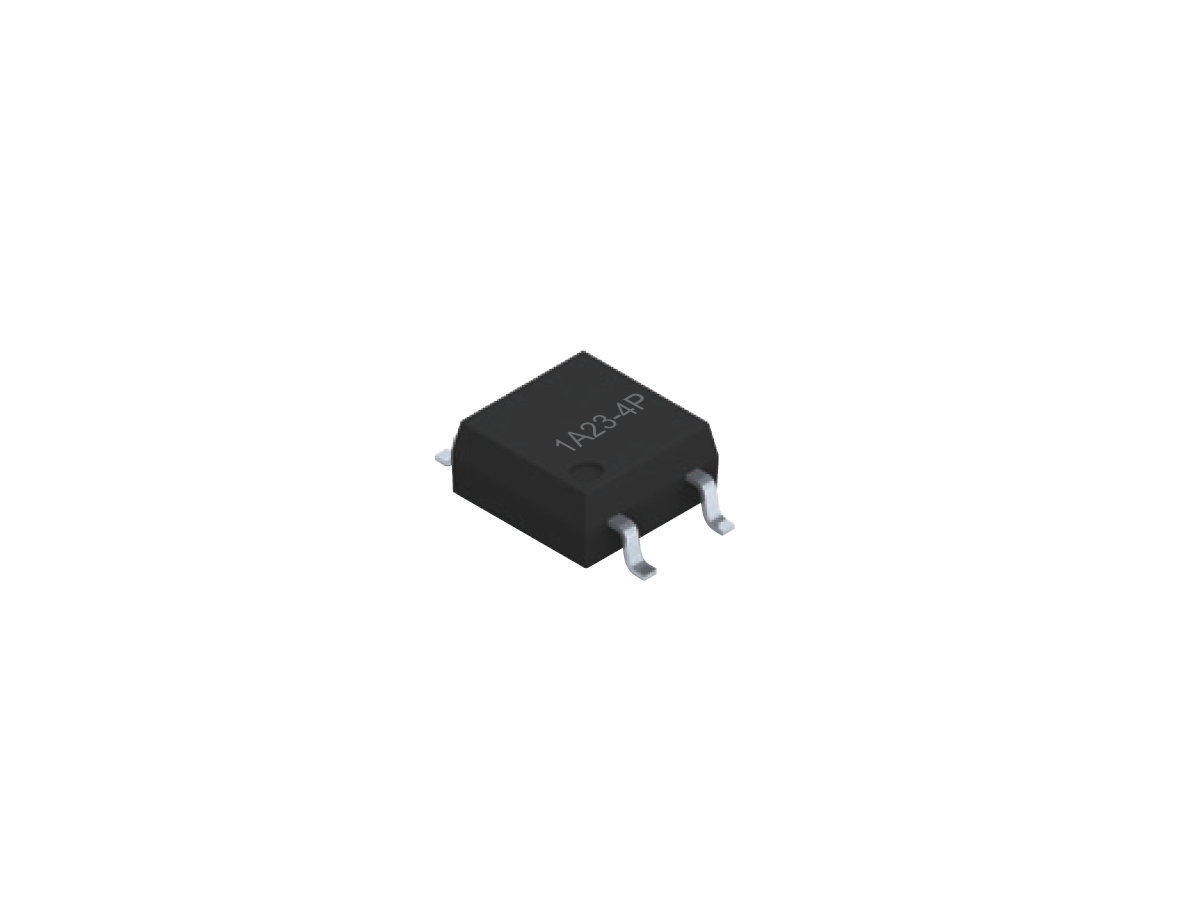

La série SMP-23 est un relais Photo-MOSFET à semi-conducteurs et haute tension, conçu pour une commutation robuste et fiable dans des systèmes électroniques compacts. Logée dans un boîtier Small Outline Package (SOP), elle prend en charge une commutation jusqu’à 250 V AC ou en DC de crête, ainsi que des courants de charge jusqu’à 170 mA, ce qui la rend idéale pour des applications de puissance moyenne où l’espace et les performances sont essentiels.
Avec une résistance à l’état passant typique de 11 Ω, une faible capacité de sortie de 37 pF et un courant de fuite en état bloqué minimal de 10 nA, la série SMP-23 garantit des transitions de signal nettes et une intégrité élevée du signal. Son architecture à semi-conducteurs élimine l’usure mécanique et le rebond des contacts, offrant une durabilité accrue et une meilleure résistance aux chocs, aux vibrations et aux contaminants environnementaux.
Conçue pour gérer à la fois des signaux analogiques de faible niveau et des charges de niveau plus élevé telles que des LED, des relais, des solénoïdes et des lampes, la série SMP-23 offre une isolation élevée entre l’entrée et la sortie ainsi qu’une longue durée de vie opérationnelle — ce qui en fait une solution fiable pour des environnements industriels, médicaux et de test exigeants.
- Commutation à semi-conducteurs sans rebond de contact ni dégradation mécanique
- Capacité de commutation haute tension (jusqu’à 250 V AC/DC)
- Faible capacité de sortie (37 pF) pour des transitions de signal nettes
- Fuite minimale à l’état bloqué (10 nA) pour une grande fidélité du signal
- Isolation élevée entre entrée et sortie pour une séparation des circuits sûre et fiable

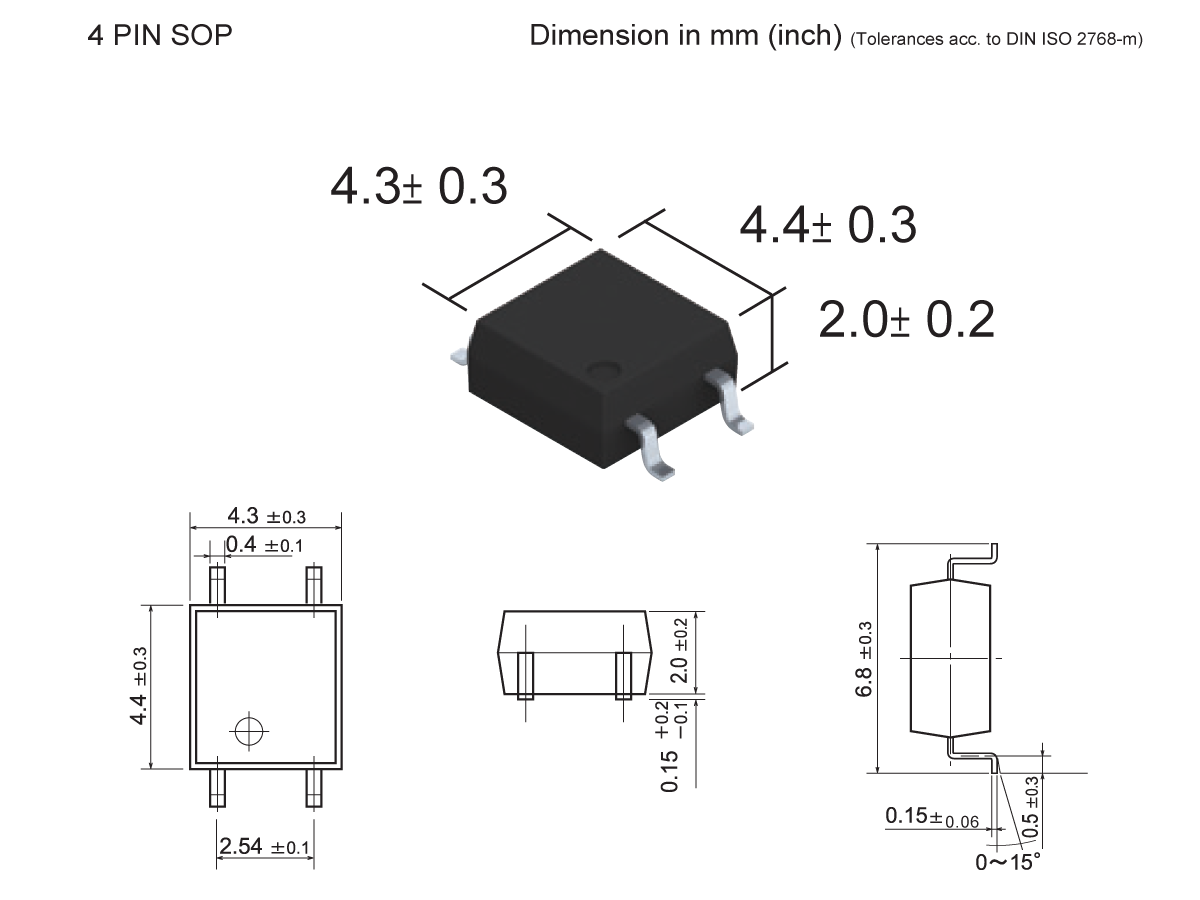

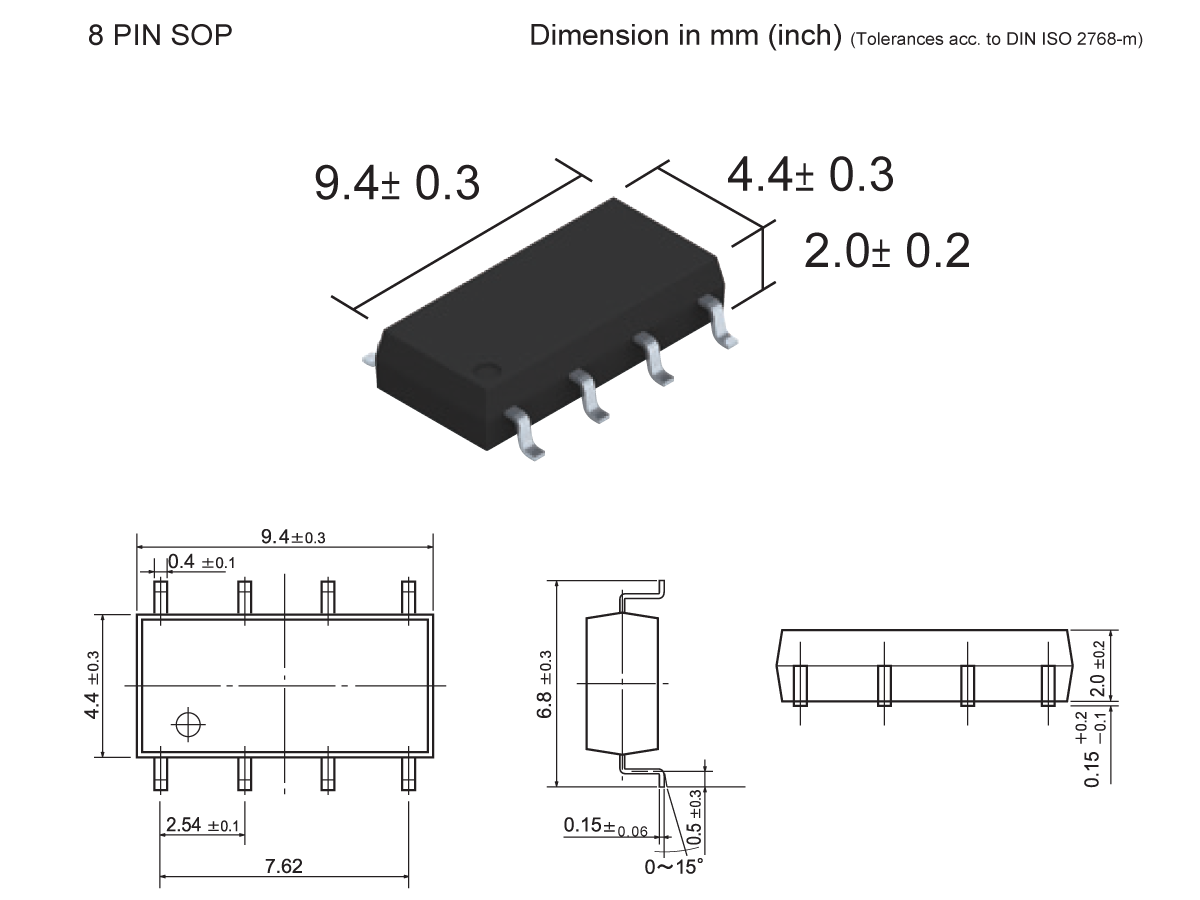

- Boîtier SOP (4 ou 8 broches) idéal pour les conceptions à espace limité
- Résistant aux chocs et aux vibrations, insensible à la poussière et aux contaminants
- Résistance à l’état passant stable dans le temps pour des performances constantes
- Longue durée de vie opérationnelle avec une grande fiabilité en version à semi-conducteurs
| Formulaire de contact | 1A, 2A |
| Style de boîtier (nombre de broches) | SOP (4, 8) |
| Tension de charge (V) CA/CC | 250 |
| Courant de charge max. (mA) | 170 |
| Courant de fonctionnement de la LED typ/max. (mA) | 0.6/3.0 |
| Résistance à l’état passant typ/max. (Ω) | 11/15 |
| Capacitance de sortie (pF) | 37 |
| Courant de fuite à l’état bloqué (nA) | 10 |
- Équipements de test automatisés (ATE) : Commutation fiable pour des tests de précision
- Véhicules électriques : Contrôle de puissance moyenne dans les systèmes de batterie et d’alimentation
- Modules d’E/S : Acheminement et isolation des signaux dans l’automatisation industrielle
- Équipements médicaux : Commutation sûre et à faible bruit dans les dispositifs de diagnostic et de surveillance
- Équipements de détection : Contrôle propre des signaux dans l’instrumentation de précision
- Télécommunications : Remplacement compact de relais dans les systèmes de communication
- Systèmes de sécurité : Commutation silencieuse et fiable dans les systèmes de contrôle d’accès et d’alarme
