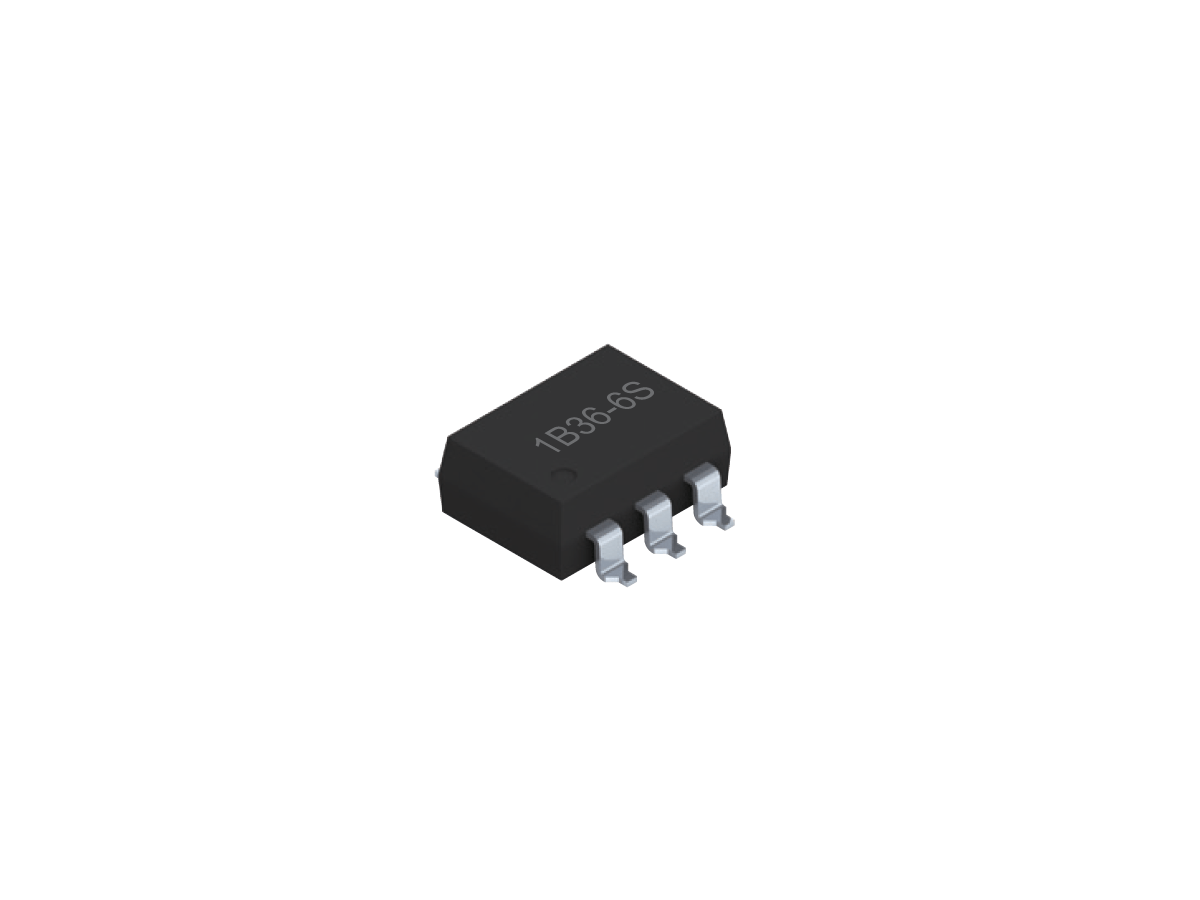

Relais Photo-MOSFET SMP-36
La Série SMP-36 est un relais Photo-MOSFET à semi-conducteurs compact, conçu pour la commutation de forts courants dans des applications où l’espace est limité et où les performances sont critiques. Prenant en charge jusqu’à 60 V AC ou DC crête et des courants de charge jusqu’à 2,5 A, elle est disponible en boîtiers SMD et DIP pour une intégration flexible sur une large gamme de conceptions.
Avec une résistance à l’état passant typique de seulement 0,07 Ω, une capacité de sortie élevée de 470 pF et un faible courant de fuite à l’état bloqué de 1 µA, la Série SMP-36 offre une gestion de puissance efficace et un contrôle fiable des signaux. Sa conception à semi-conducteurs garantit une commutation rapide sans rebond de contact, une résistance aux chocs et aux vibrations, et une immunité aux contaminants environnementaux.
Capable de contrôler à la fois des signaux analogiques de faible niveau et des charges de niveau plus élevé telles que des LED, des relais, des solénoïdes et des lampes, la Série SMP-36 offre une isolation élevée entre l’entrée et la sortie et une longue durée de vie opérationnelle, ce qui en fait une solution de confiance pour les environnements d’équipements industriels, médicaux et de test.
- Commutation à l’état solide sans dégradation mécanique
- Capacité de commutation à fort courant (jusqu’à 2,5 A)
- Faible résistance à l’état passant (typ. 0,07 Ω) pour une alimentation efficace
- Capacitance de sortie élevée (470 pF) pour un contrôle robuste de la charge
- Fuite minimale à l’état bloqué (1 µA) pour une grande fidélité du signal
- Isolation élevée entre entrée et sortie pour une séparation sûre des circuits

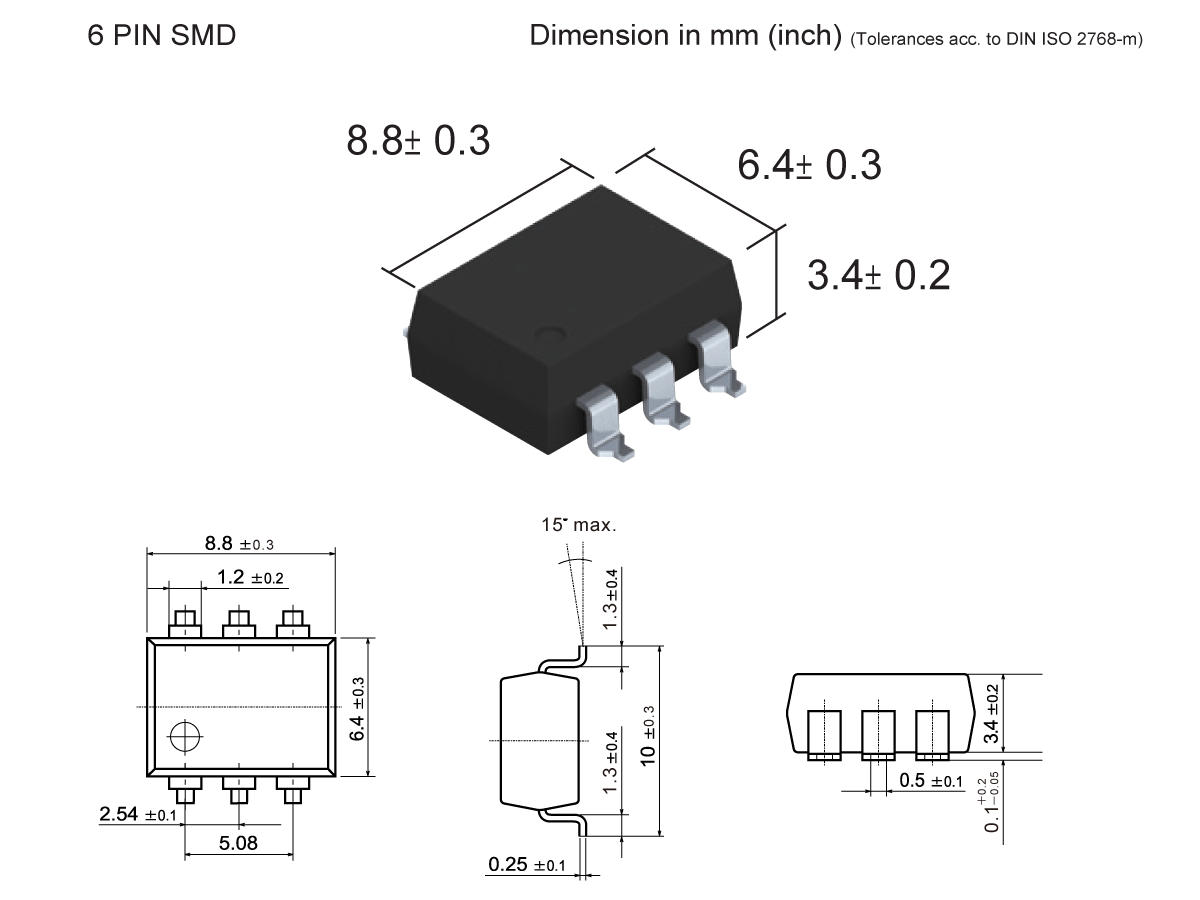

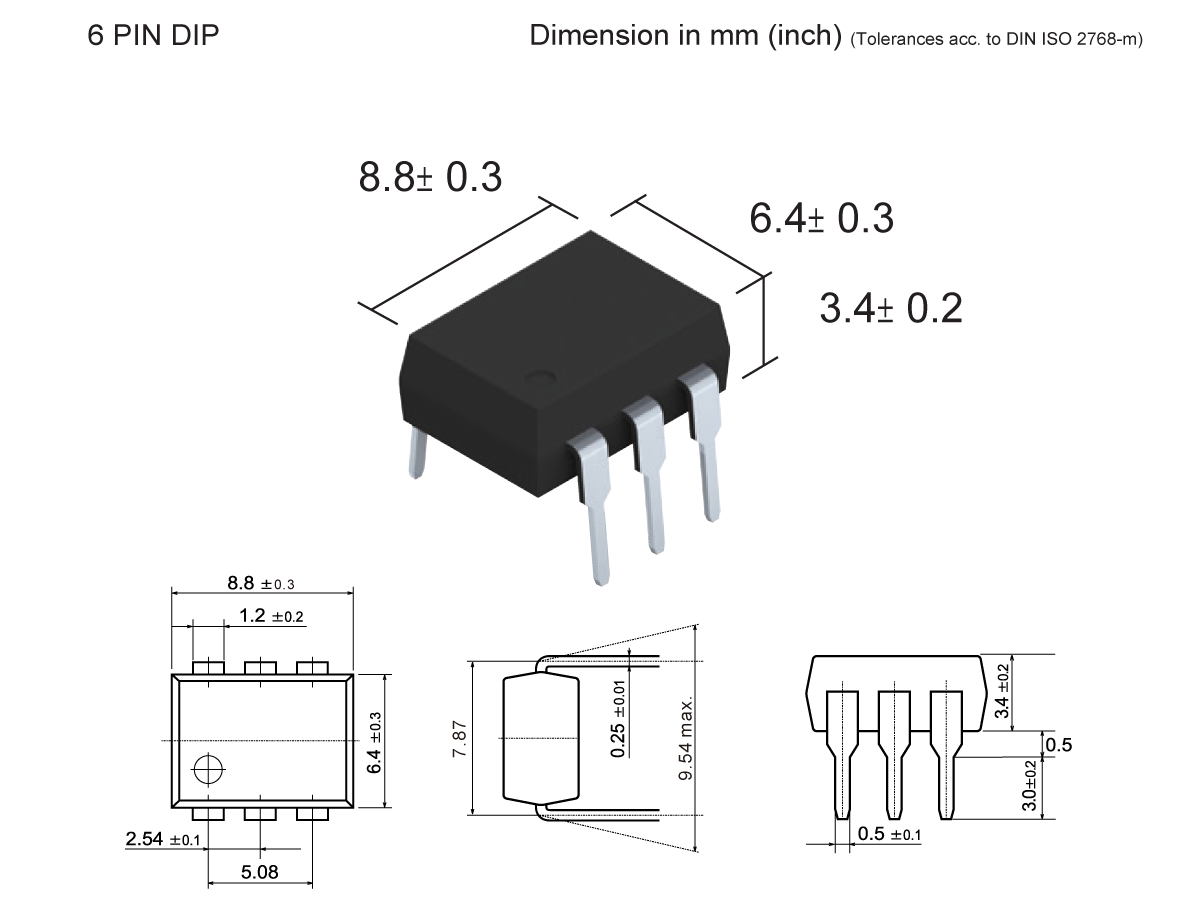

- Options de boîtiers SMD et DIP pour une intégration polyvalente dans la conception
- Résistant aux chocs et aux vibrations, insensible aux environnements sales
- Résistance à l’état passant stable dans le temps pour des performances constantes
- Longue durée de vie opérationnelle avec une grande fiabilité en version à l’état solide
| Formulaire de contact | 1A |
| Type de boîtier (nombre de broches) | DIP6, SMD6 |
| Tension de charge (V) AC/DC | 60 |
| Courant de charge max. (A) | 2.5 |
| Courant de fonctionnement de la LED typ/max. (mA) | 1.5/3.0 |
| Résistance à l’état passant typ/max. (Ω) | 0.07/0.1 |
| Capacitance de sortie (pF) | 470 |
| Fuite à l’état bloqué (μA) | 1 |
- Équipement de test automatisé (ATE) : Commutation de signaux rapide et fiable
- Véhicules électriques : Contrôle de forts courants dans les systèmes de batterie et d’alimentation
- Modules E/S : Routage et isolation des signaux dans l’automatisation industrielle
- Équipement médical :Commutation sûre et à faible bruit dans les dispositifs de diagnostic et de surveillance
- Équipement de détection : Contrôle propre des signaux dans l’instrumentation de précision
- Télécommunications : Remplacement compact de relais dans les systèmes de communication
- Systèmes de sécurité :Commutation silencieuse et fiable dans les systèmes de contrôle d’accès et d’alarme
