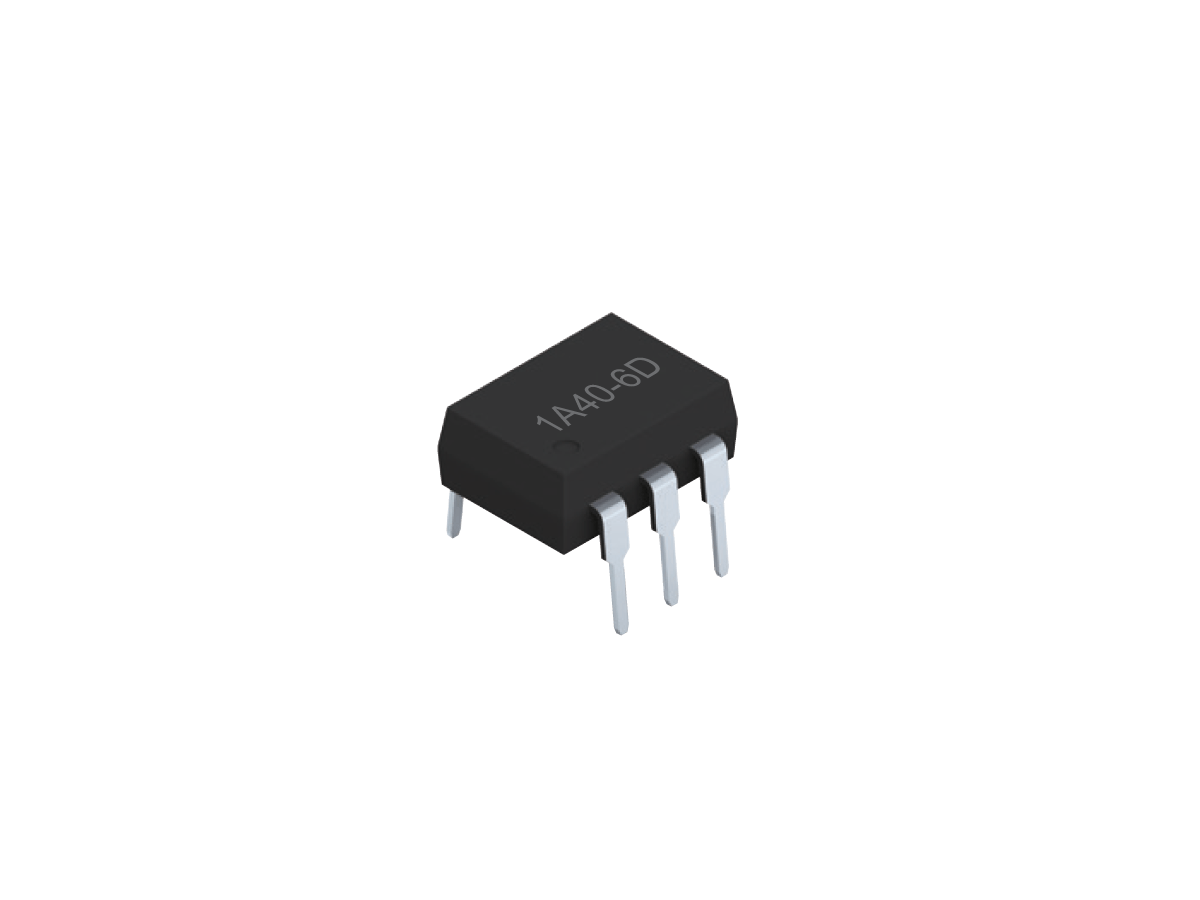

Relais Photo-MOSFET SMP-40
La série SMP-40 est un relais Photo-MOSFET à semi-conducteurs haute tension, conçu pour une commutation ultra-fiable dans des systèmes électroniques compacts et hautes performances. Disponible en boîtiers SMD et DIP, il prend en charge la commutation jusqu’à 1500 V AC ou en crête DC et des courants de charge jusqu’à 45 mA, ce qui le rend idéal pour les applications nécessitant une forte isolation et une tenue en tension élevée dans un faible encombrement.
Avec une résistance à l’état passant typique de 180 Ω, une faible capacité de sortie de 83 pF et un courant de fuite à l’état bloqué minimal de 1 µA, la série SMP-40 garantit des transitions de signal nettes et une intégrité du signal élevée. Sa conception à semi-conducteurs élimine l’usure mécanique et le rebond des contacts, offrant une résistance supérieure aux chocs, aux vibrations et aux contaminants environnementaux.
Cette série est optimisée pour la commutation de signaux analogiques de faible niveau ainsi que de charges de niveau supérieur telles que des LED, des relais, des solénoïdes et des lampes. Son isolation entrée-sortie extrêmement élevée et sa longue durée de vie opérationnelle en font une solution fiable pour les environnements industriels, automobiles, médicaux et de test.
- Commutation à semi-conducteurs sans rebond de contact ni dégradation mécanique
- Capacité de commutation à ultra-haute tension (jusqu’à 1500 V AC/DC)
- Faible capacité de sortie (83 pF) pour des transitions de signal nettes
- Fuite minimale à l’état bloqué (1 µA) pour une haute fidélité du signal
- Isolation entrée-sortie extrêmement élevée pour une séparation sûre des circuits
- Disponible en boîtiers SMD et DIP pour une intégration flexible
- Résistant aux chocs et aux vibrations, insensible aux environnements sales
- Résistance à l’état passant stable dans le temps pour des performances constantes
- Longue durée de vie opérationnelle avec une haute fiabilité en technologie à semi-conducteurs
| Formulaire de contact | 1A |

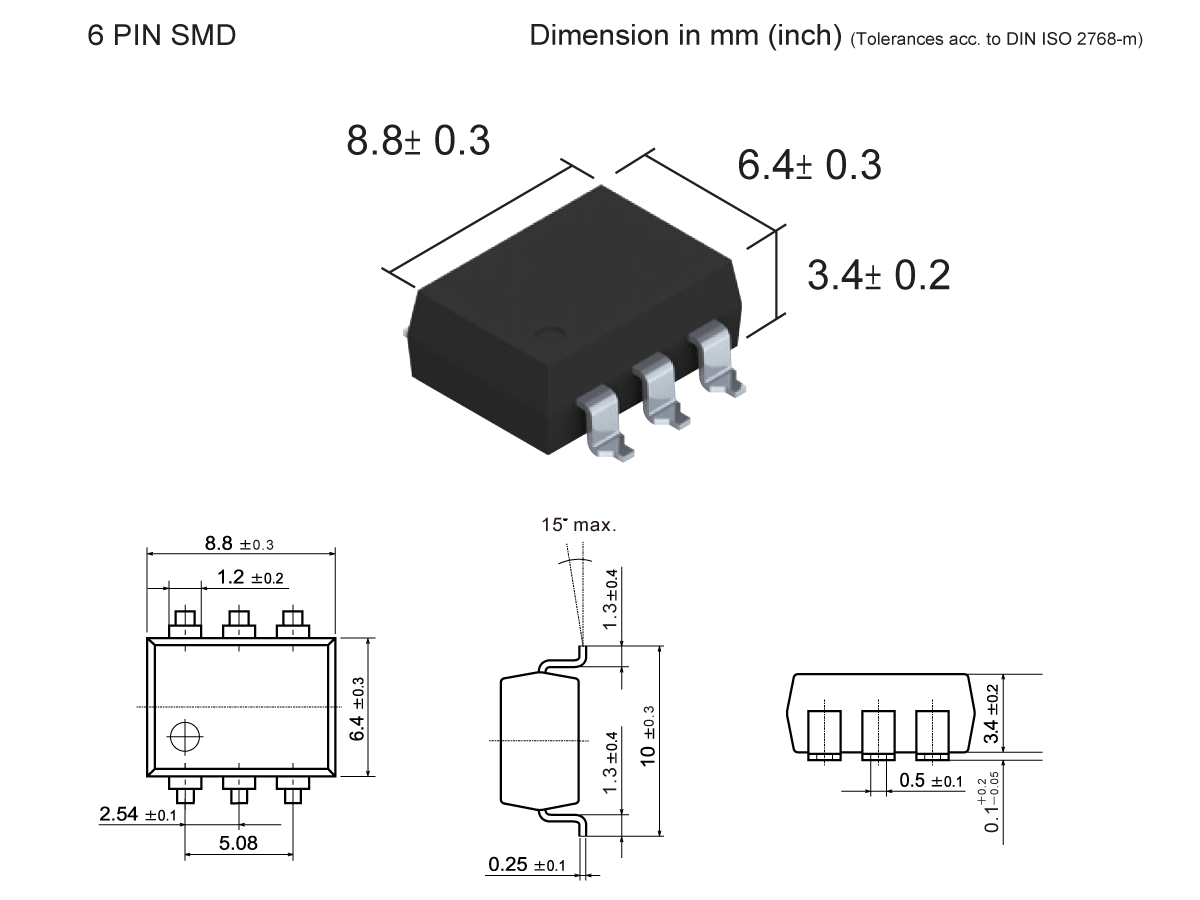

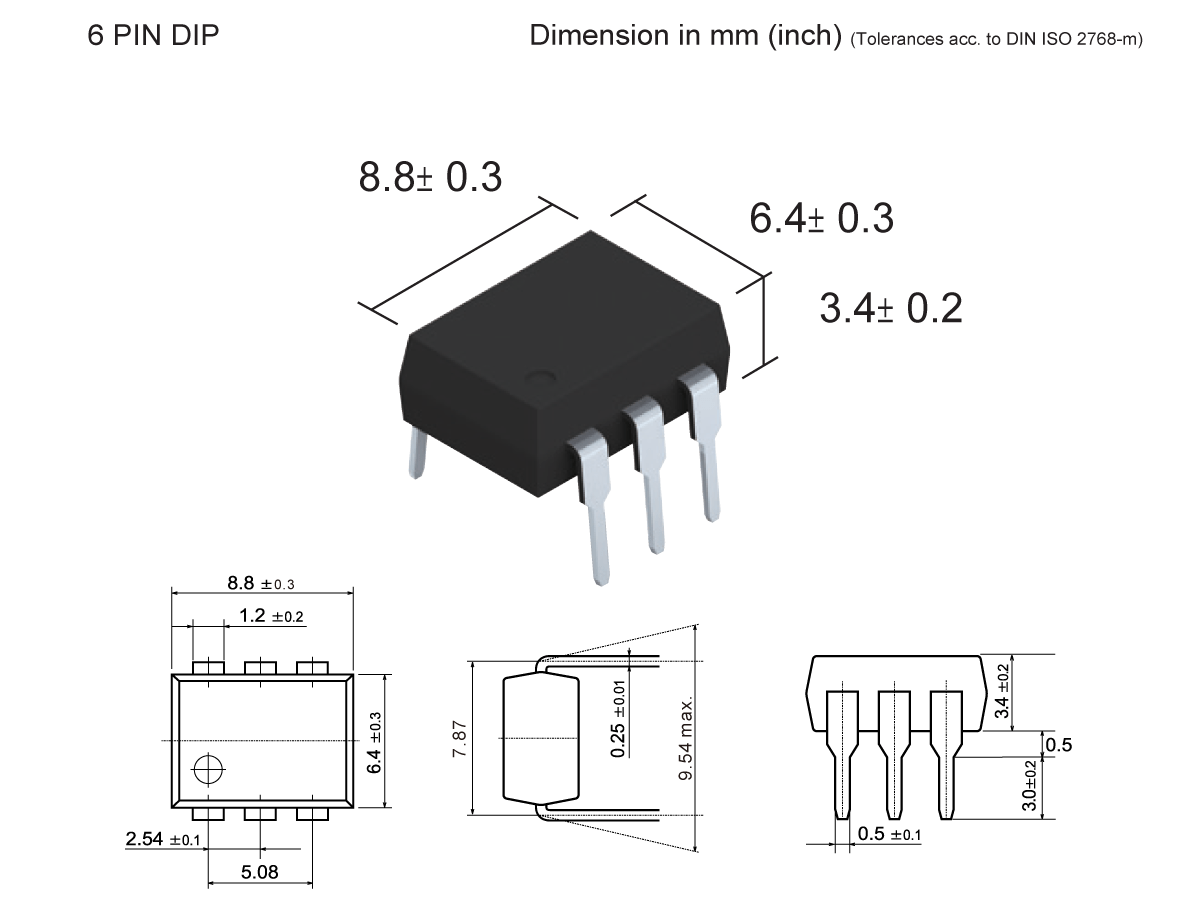

| Type de boîtier (nombre de broches) | DIP6, SMD6 |
| Tension de charge (V) AC/DC | 1500 |
| Courant de charge max. (mA) | 45 |
| Courant de fonctionnement LED typ/max. (mA) | 0.9/5.0 |
| Résistance à l’état passant typ/max. (Ω) | 180/300 |
| Capacité de sortie (pF) | 83 |
| Courant de fuite à l’état bloqué (μA) | 10 |
- Équipement de test automatisé (ATE) : Commutation fiable pour les tests haute tension
- Véhicules électriques : Contrôle haute tension dans les systèmes de batterie et d’alimentation
- Modules E/S : Routage et isolation des signaux dans l’automatisation industrielle
- Équipement médical : Commutation sûre, à faible bruit, dans les dispositifs de diagnostic et de surveillance
- Équipement de détection : Contrôle de signal propre dans l’instrumentation de précision
- Gestion des batteries solaires : Commutation efficace dans les systèmes d’énergie renouvelable
- Télécommunications : Remplacement compact des relais dans les systèmes de communication
- Systèmes de sécurité : Commutation silencieuse et fiable dans les systèmes de contrôle d’accès et d’alarme
- Automobile (AEC-Q101) : Qualifié pour des environnements automobiles difficiles
