Relais Photo-MOSFET SMP-45

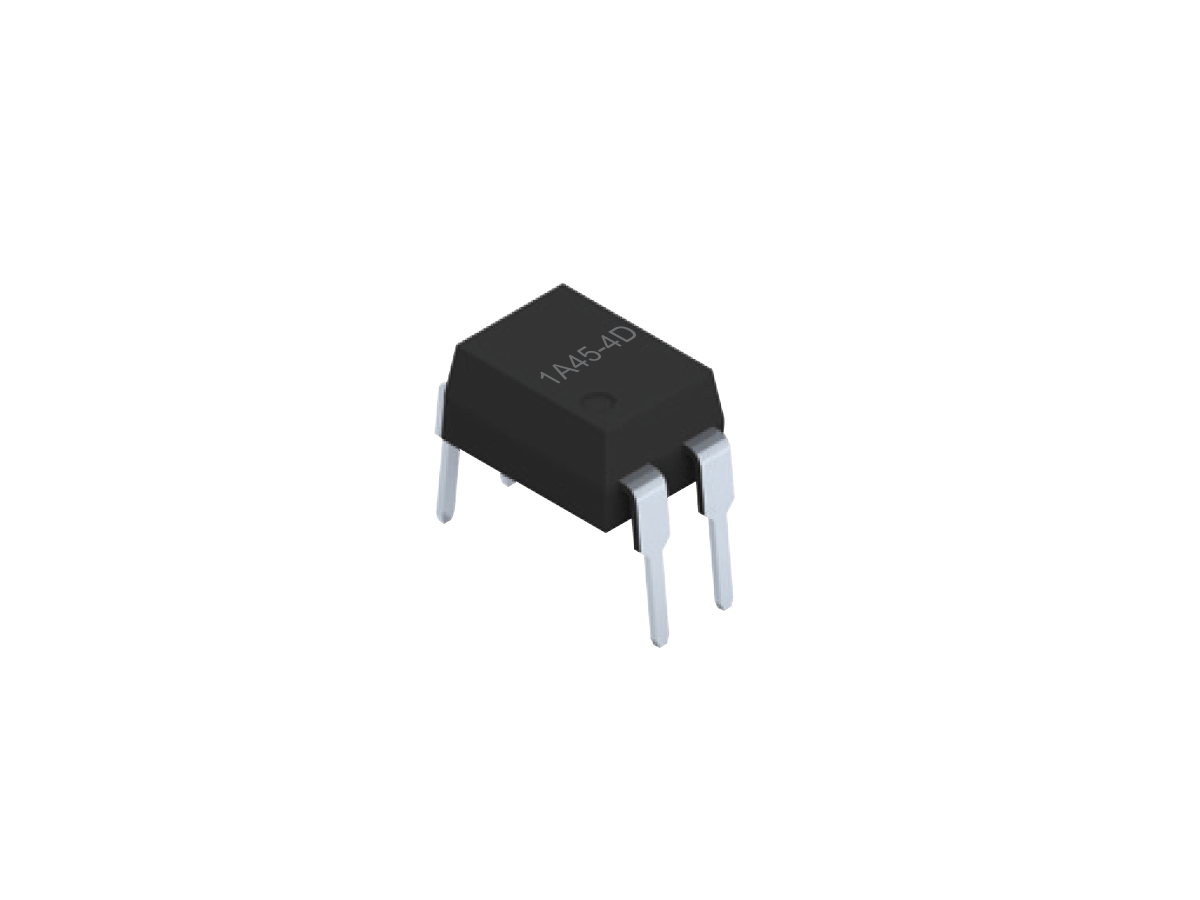

La série SMP-45 est un relais Photo-MOSFET à semi-conducteurs, à usage général, conçu pour les systèmes électroniques compacts et haute performance. Disponible en boîtiers SOP, SMD et DIP, il prend en charge la commutation jusqu’à 60 V CA ou CC crête et des courants de charge jusqu’à 200 mA, ce qui le rend idéal pour les applications de faible à moyenne puissance nécessitant une haute fiabilité et une commutation rapide.

Avec une résistance à l’état passant typique de 3 Ω, une capacité de sortie ultra-faible de 1,3 pF et un courant de fuite minimal à l’état bloqué de 1 µA, la série SMP-45 garantit des transitions de signal nettes et une grande intégrité du signal. Sa conception à semi-conducteurs élimine le rebond de contact et l’usure mécanique, offrant une résistance supérieure aux chocs, aux vibrations et aux contaminants environnementaux.

Cette série est optimisée pour la commutation à la fois de signaux analogiques de faible niveau et de charges de niveau plus élevé telles que les LED, les relais, les solénoïdes et les lampes. Sa forte isolation entrée-sortie et sa longue durée de vie opérationnelle en font une solution fiable pour les environnements industriels, automobiles, médicaux et de test.

  • Commutation à semi-conducteurs sans rebond de contact ni dégradation mécanique
  • Capacité de commutation basse tension (jusqu’à 60 V AC/DC)
  • Capacitance de sortie ultra-faible (1.3 pF) pour des transitions de signal propres
  • Courant de fuite à l’état bloqué minimal (1 µA) pour une grande fidélité du signal
  • Isolation entrée-sortie élevée pour une séparation sûre des circuits

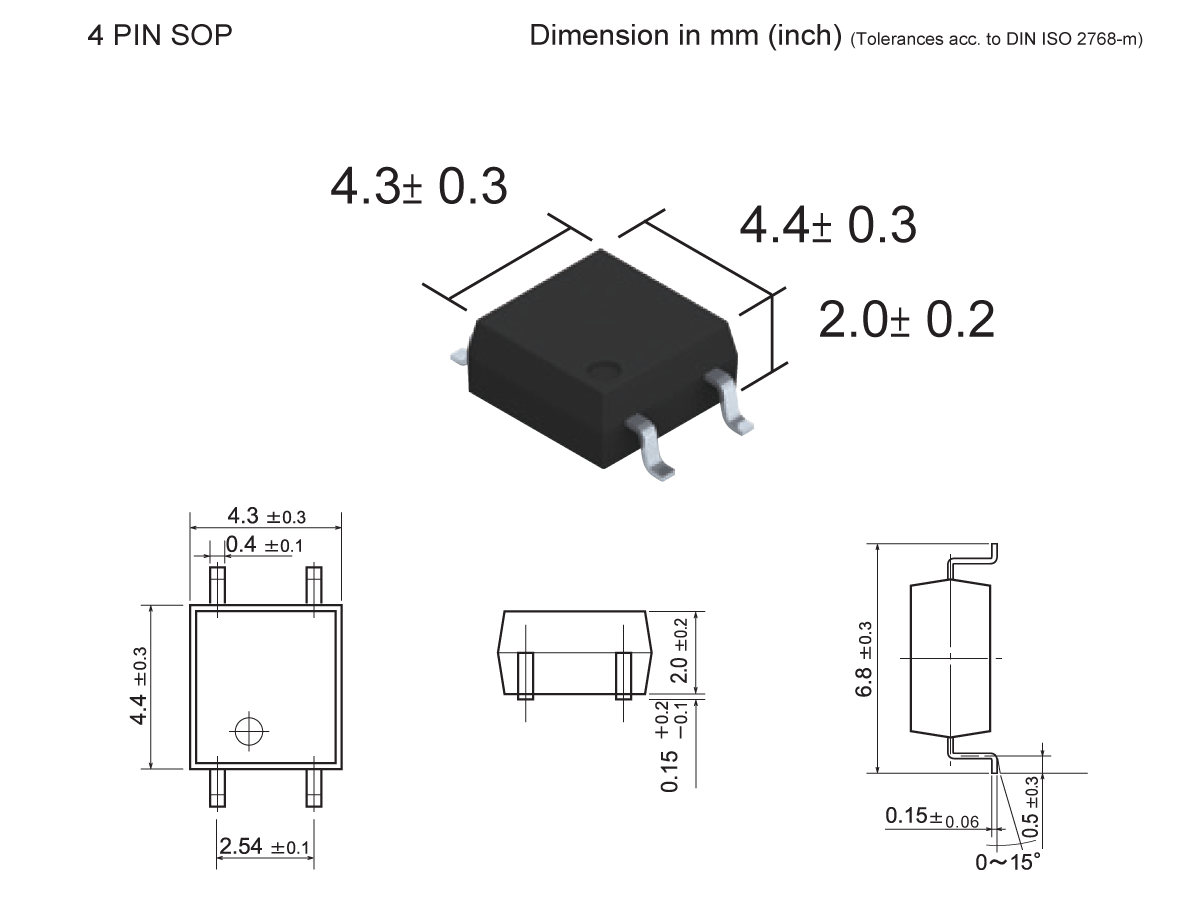

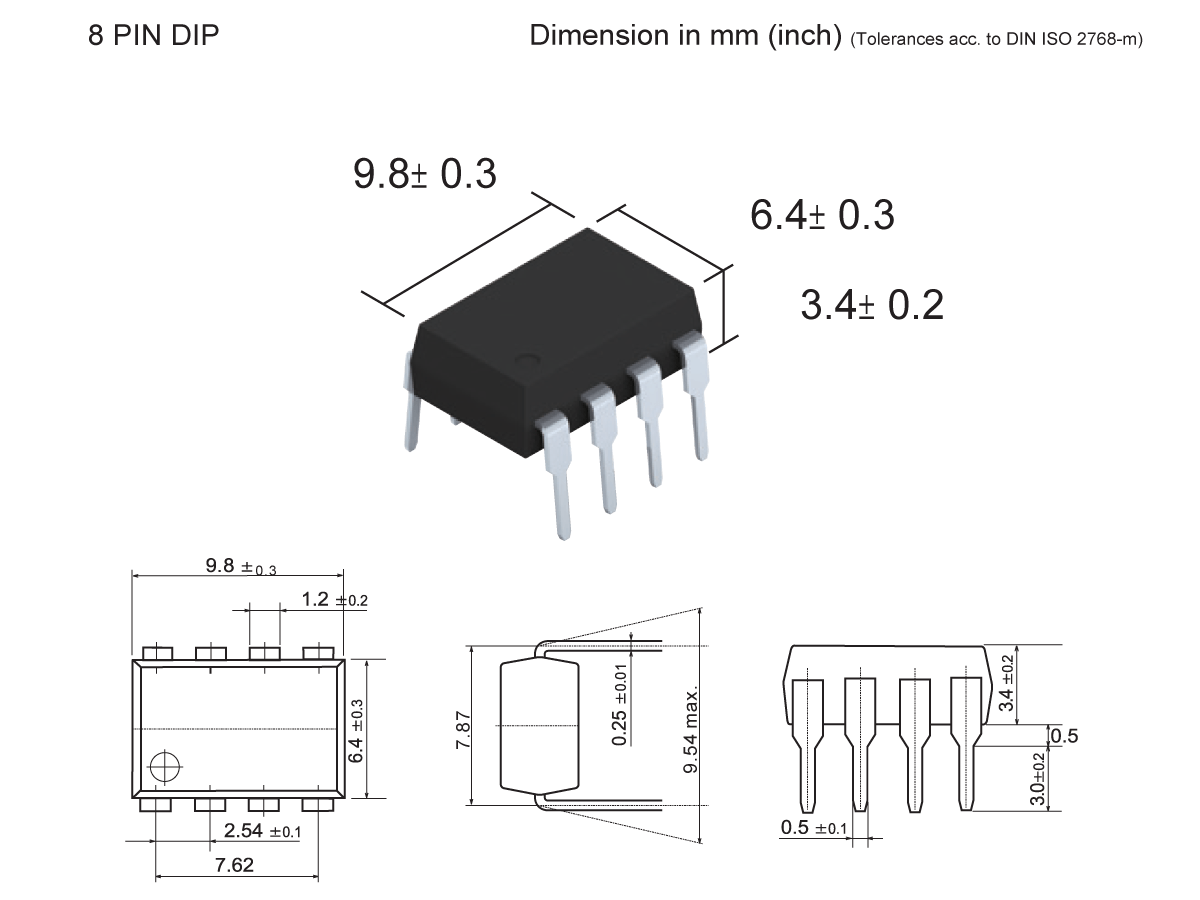

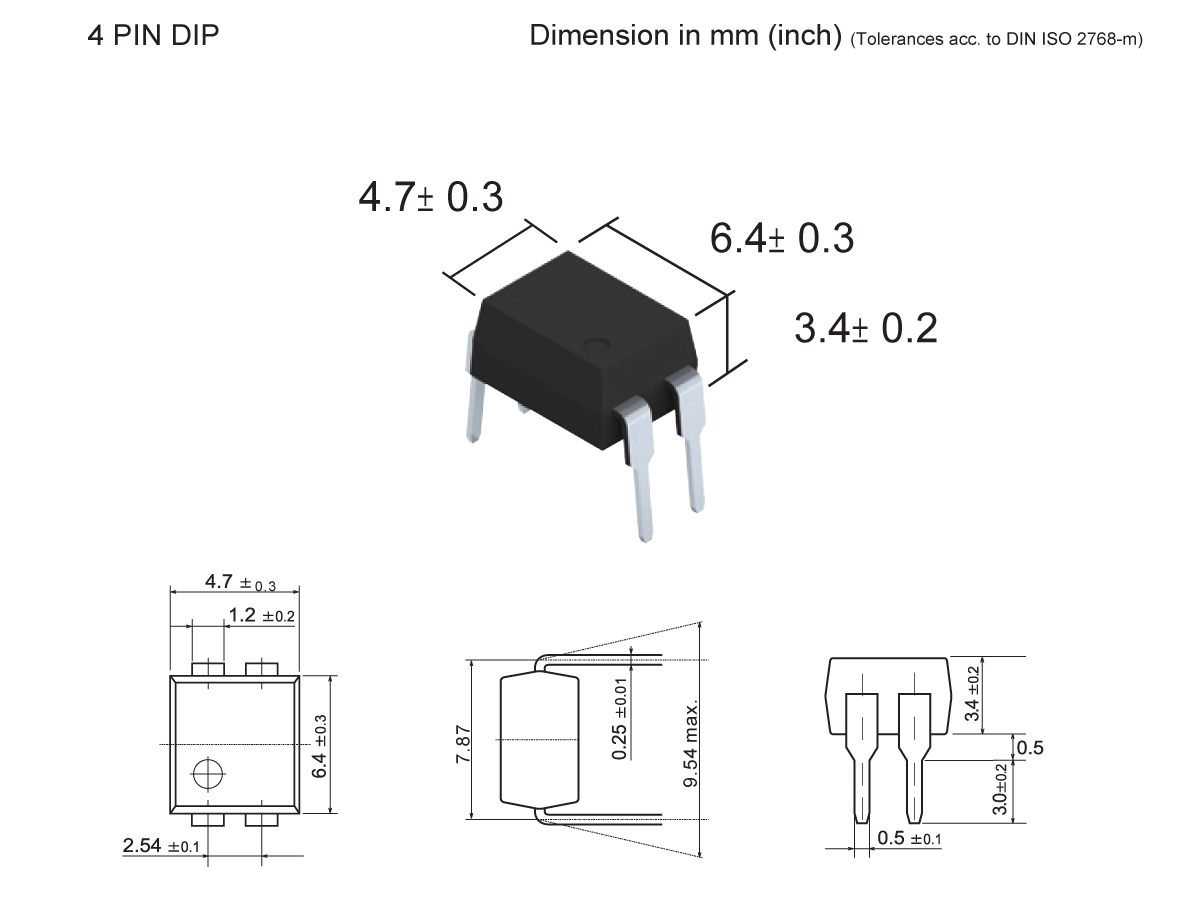

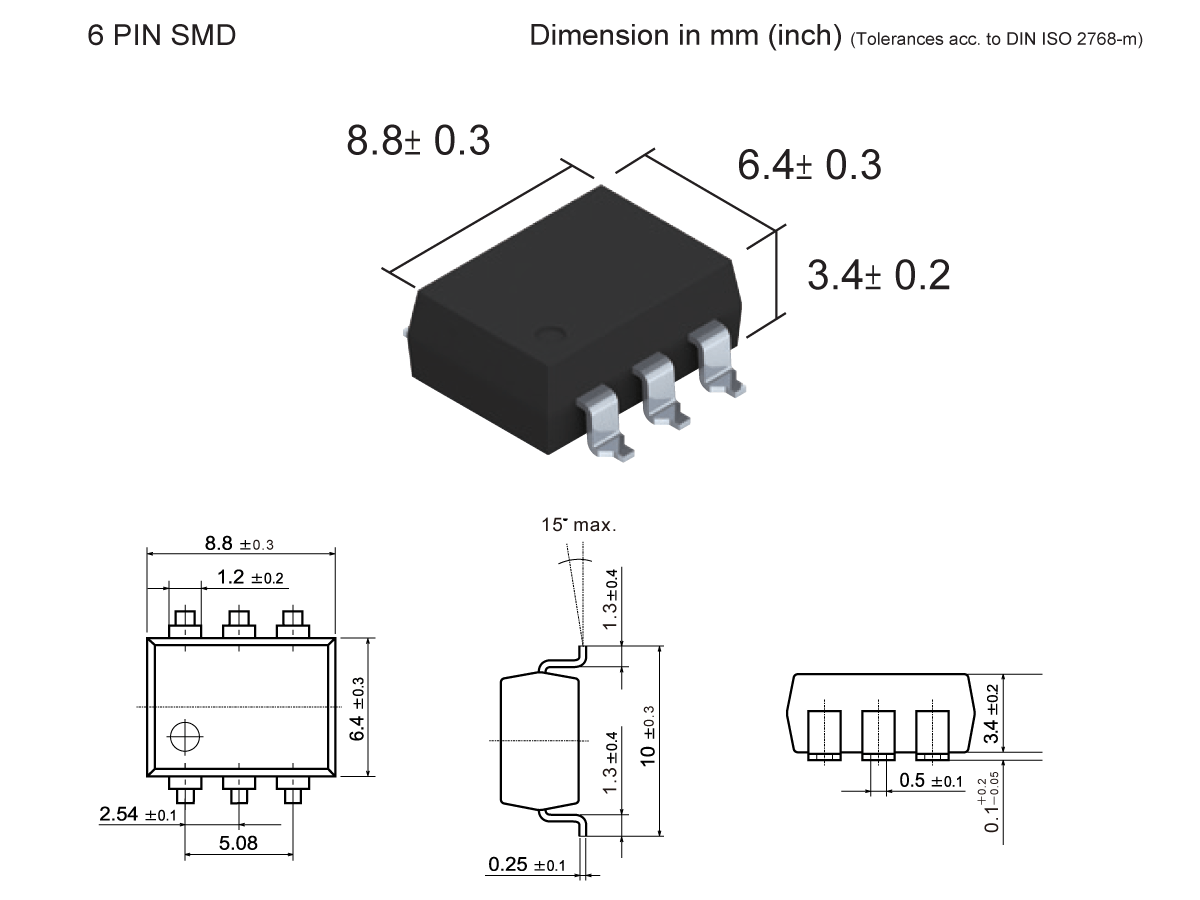

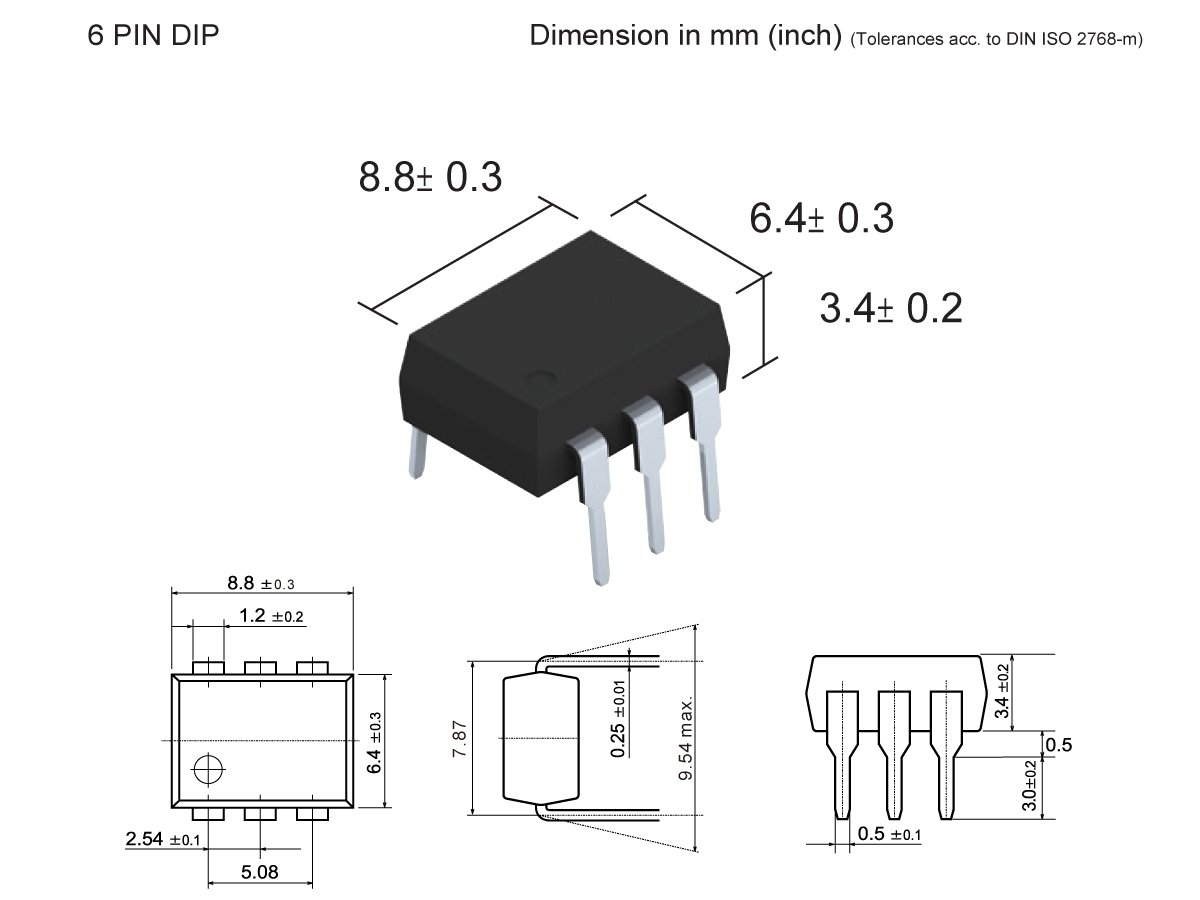

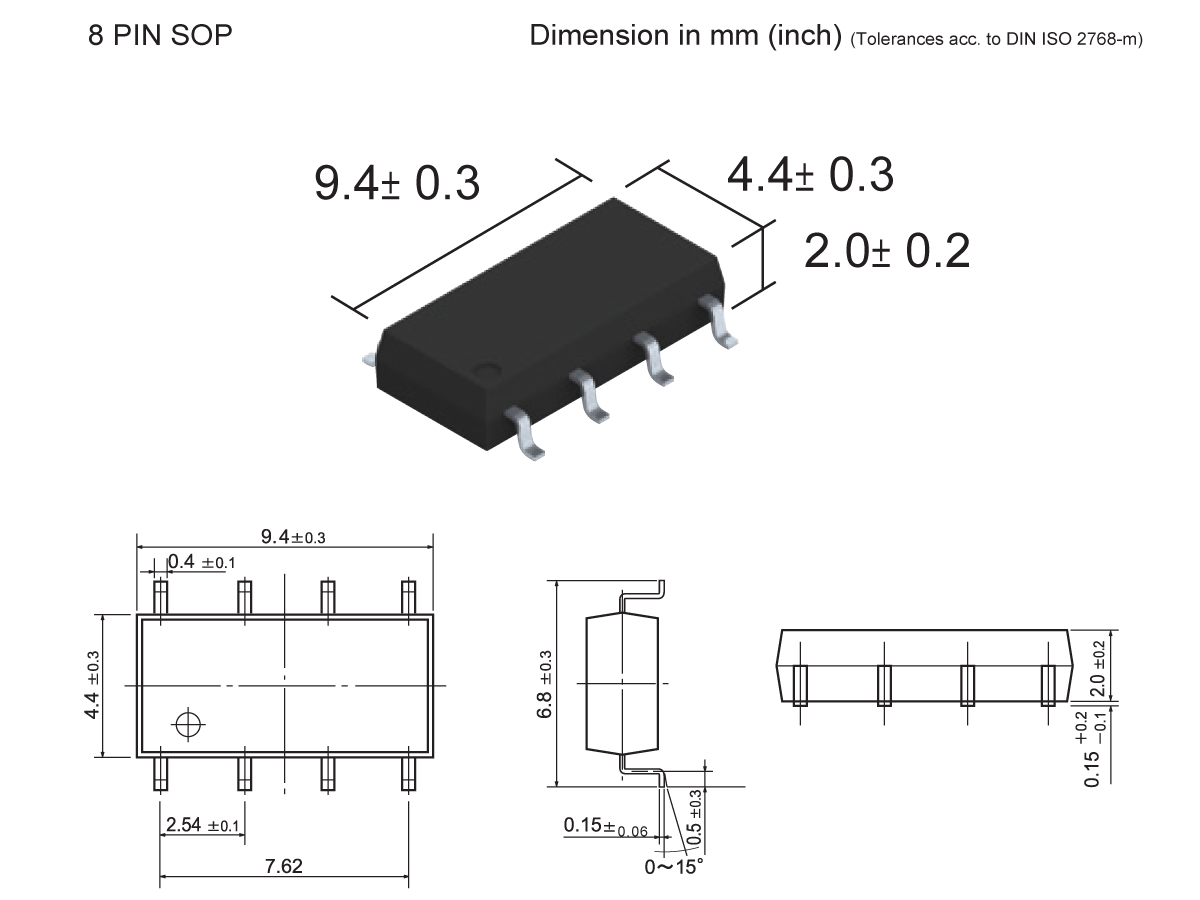

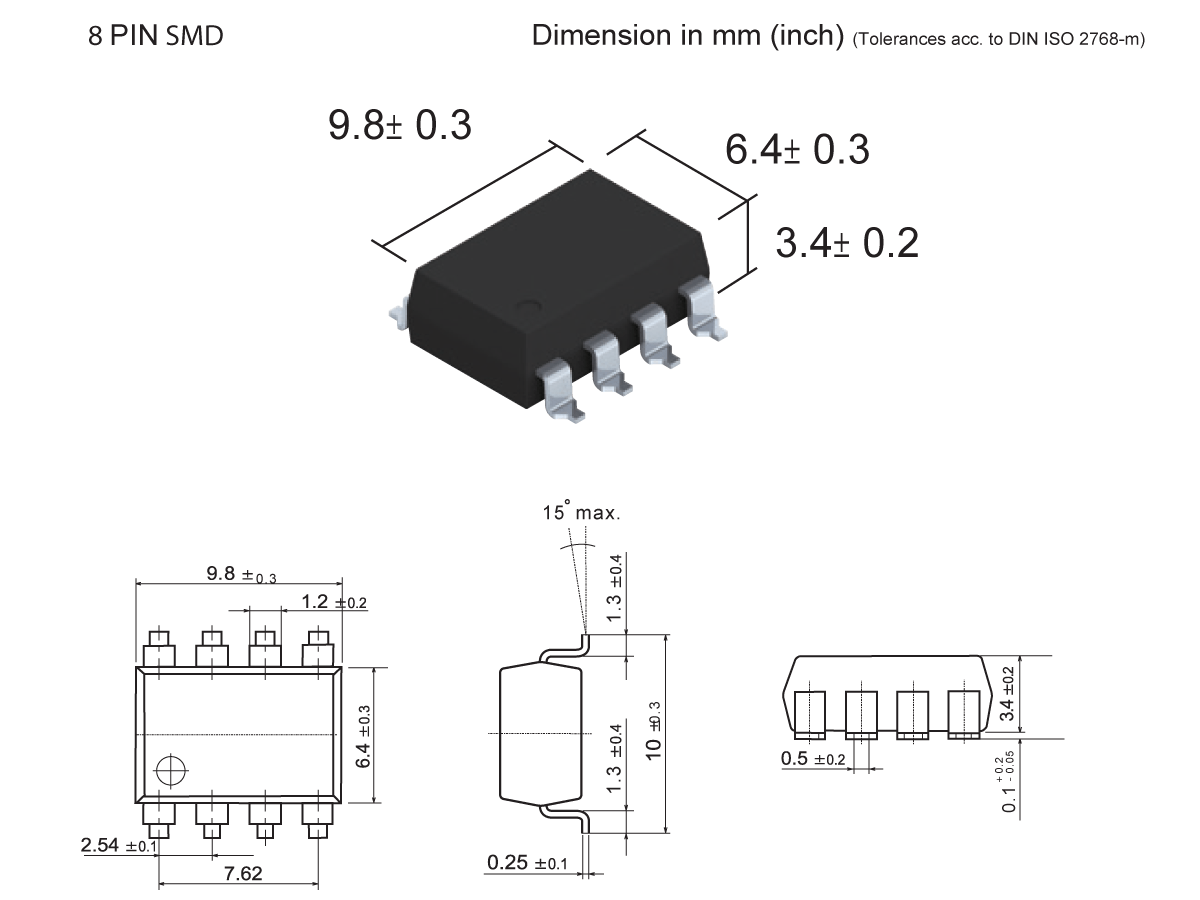

  • Disponible en boîtiers SOP, SMD et DIP pour une intégration flexible
  • Résistant aux chocs et aux vibrations, insensible aux environnements sales
  • Résistance à l’état passant stable dans le temps pour des performances constantes
  • Longue durée de vie opérationnelle avec une haute fiabilité en version à semi-conducteurs
Formulaire de contact1A, 2A
Style de boîtier (nombre de broches)DIP(4, 6, 8), SMD(4, 6, 8), SOP(4, 8)
Tension de charge (V) AC/DC60
Courant de charge max. (mA)200
Courant de fonctionnement LED typ./max. (mA)0.9/3.0
Résistance à l’état passant typ./max. (Ω)3/14
Capacitance de sortie (pF)1.3
Courant de fuite à l’état bloqué (μA)1
  • Équipements de test automatisés (ATE): Commutation de signaux rapide et fiable
  • Véhicules électriques: Contrôle basse consommation dans les systèmes de gestion de batterie
  • Modules d’E/S: Acheminement et isolation des signaux dans l’automatisation industrielle
  • Équipements médicaux: Commutation sûre et à faible bruit dans les dispositifs de diagnostic
  • Équipements de détection: Contrôle propre des signaux dans les instruments de précision
  • Télécommunications: Remplacement de relais dans des systèmes de communication compacts
  • Systèmes de sécurité: Commutation silencieuse et fiable dans le contrôle d’accès et les alarmes
  • Gestion de batteries solaires: Commutation efficace dans les systèmes d’énergie renouvelable
  • Automobile (AEC-Q101): Qualifié pour les environnements automobiles difficiles
