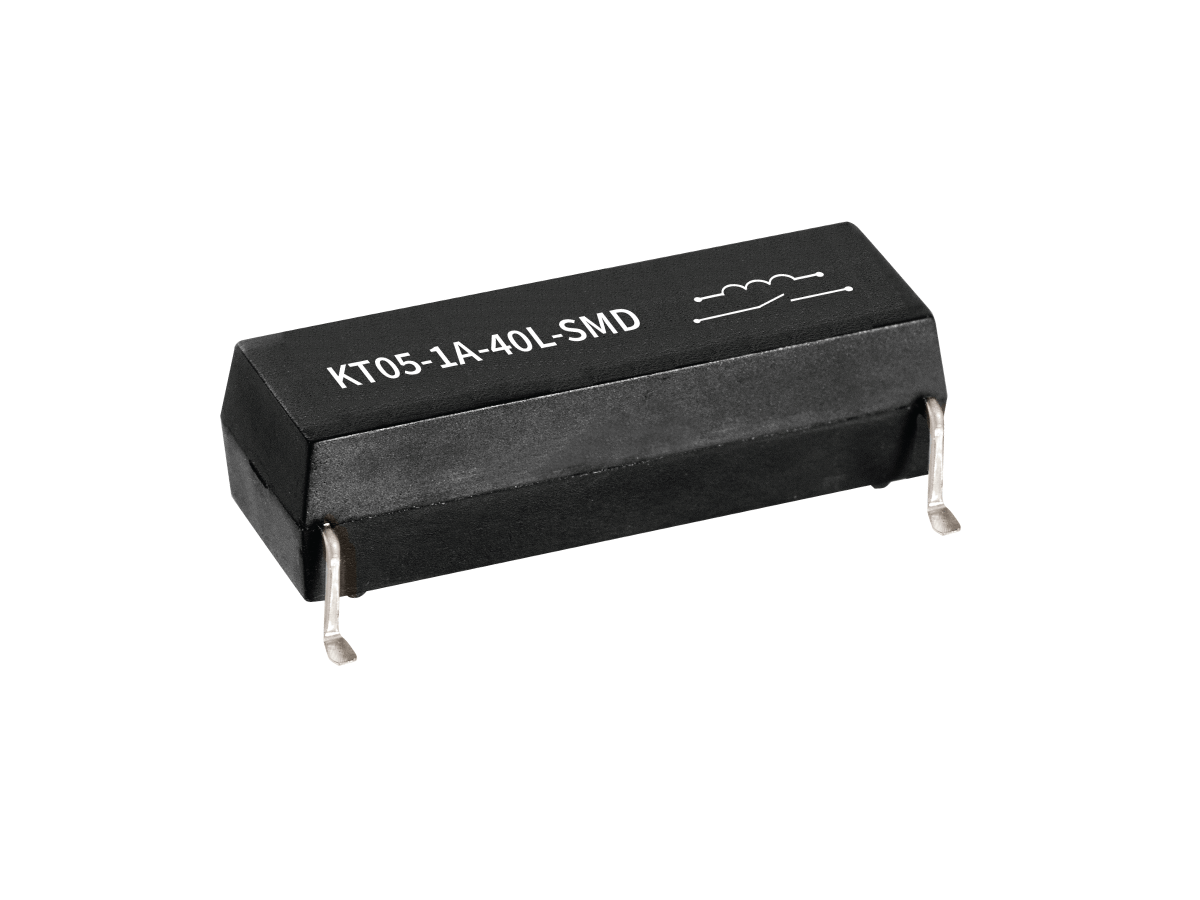

Relais Reed de la série KT
La série KT est un relais reed à haute tension et à forte isolation, conçu pour une commutation de précision dans des applications exigeantes nécessitant une isolation renforcée et de très faibles fuites. Capable de commuter jusqu’à 1 000 VDC, avec des tensions de claquage allant jusqu’à 4,5 kVDC et des tensions d’isolation jusqu’à 7 kVDC, la série KT offre des performances robustes dans des formats compacts pour montage en surface (SMD) et traversant (THT).
Encapsulée dans un boîtier robuste surmoulé en thermodurcissable, la série KT propose des configurations de contacts SPST-NO (Form A) et prend en charge des tensions de bobine de 5 VDC, 12 VDC et 24 VDC. Avec une résistance d’isolement supérieure à 10¹³ Ω, elle garantit des courants de fuite ultra-faibles, ce qui la rend idéale pour la commutation haute tension dans les systèmes médicaux, de test & mesure et d’énergie. Testée selon les normes AEC-Q200 et homologuée UL, la série KT constitue une solution fiable pour des conceptions hautes performances.
- Commutation haute tension jusqu’à 1 000 VDC
- Tension de claquage jusqu’à 4,5 kVDC ; tension d’isolement jusqu’à 7 kVDC
- Résistance d’isolement élevée >10¹³ Ω pour de faibles fuites
- Configuration de contact SPST-NO (Form A)
- Homologué jusqu’à 100 W et 1,0 A
- Options de tension de bobine : 5 VDC, 12 VDC, 24 VDC

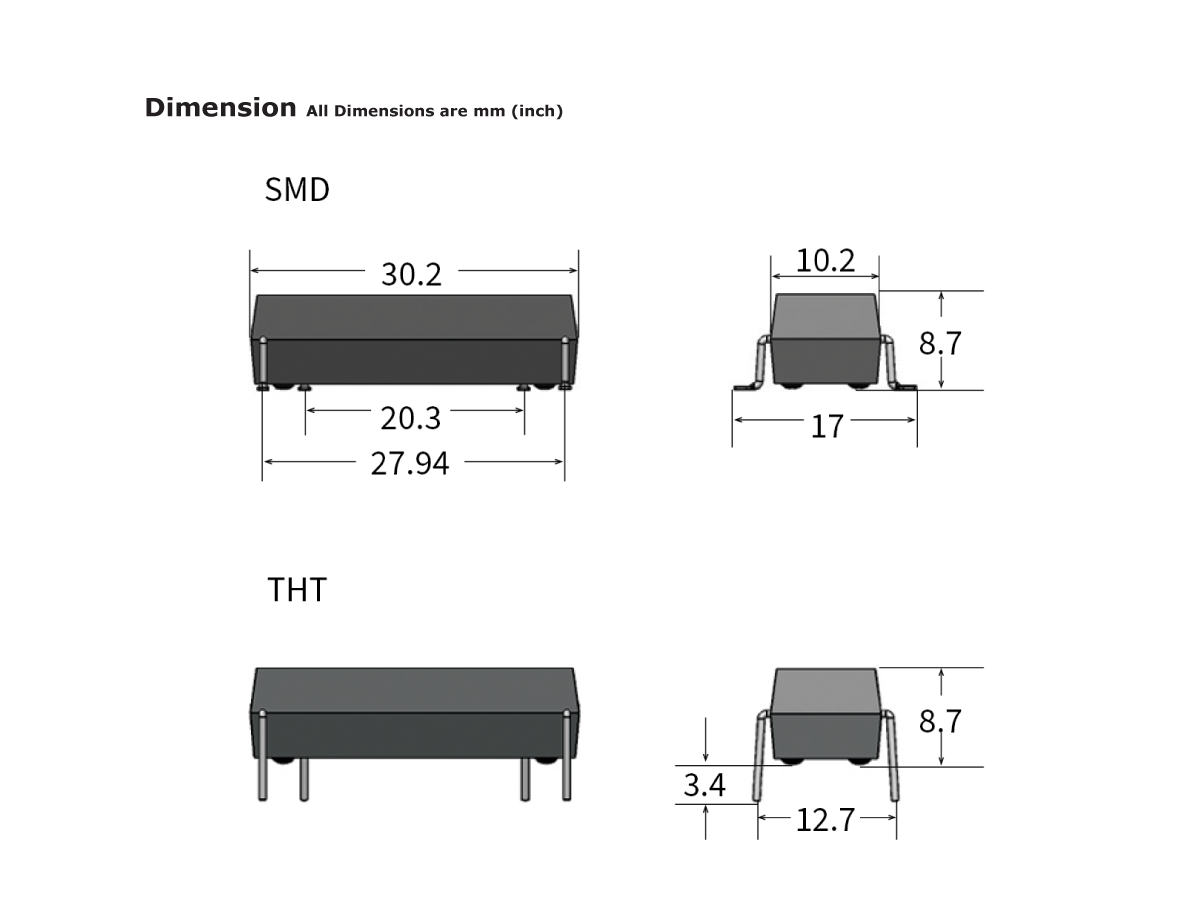

- Disponible en versions montage en surface (SMD) et traversant (THT)
- Boîtier robuste surmoulé en thermodurcissable pour une meilleure durabilité
- Testé AEC-Q200 et homologué UL pour la conformité
| Tension de bobine (VDC) | 5, 12, 24 |
| Résistance de bobine (Ω) | 65-1800 |
| Configuration de contact | 1A (SPST) Normalement ouvert (N.O.) |
| Puissance nominale max. | 100W/1000VDC/1A |
- Équipement de test automatisé (ATE): Commutation haute tension dans les systèmes de test
- Dispositifs médicaux: Défibrillateurs, systèmes d’imagerie et circuits d’isolation
- Appareils alimentés par batterie: Commutation sûre dans l’électronique portable
- Photovoltaïque: Commande de relais haute tension dans les systèmes d’énergie solaire
- Télécommunications: Isolation et commutation dans les infrastructures réseau
- Remplacement de relais au mercure: Alternative propre et fiable pour les systèmes existants
