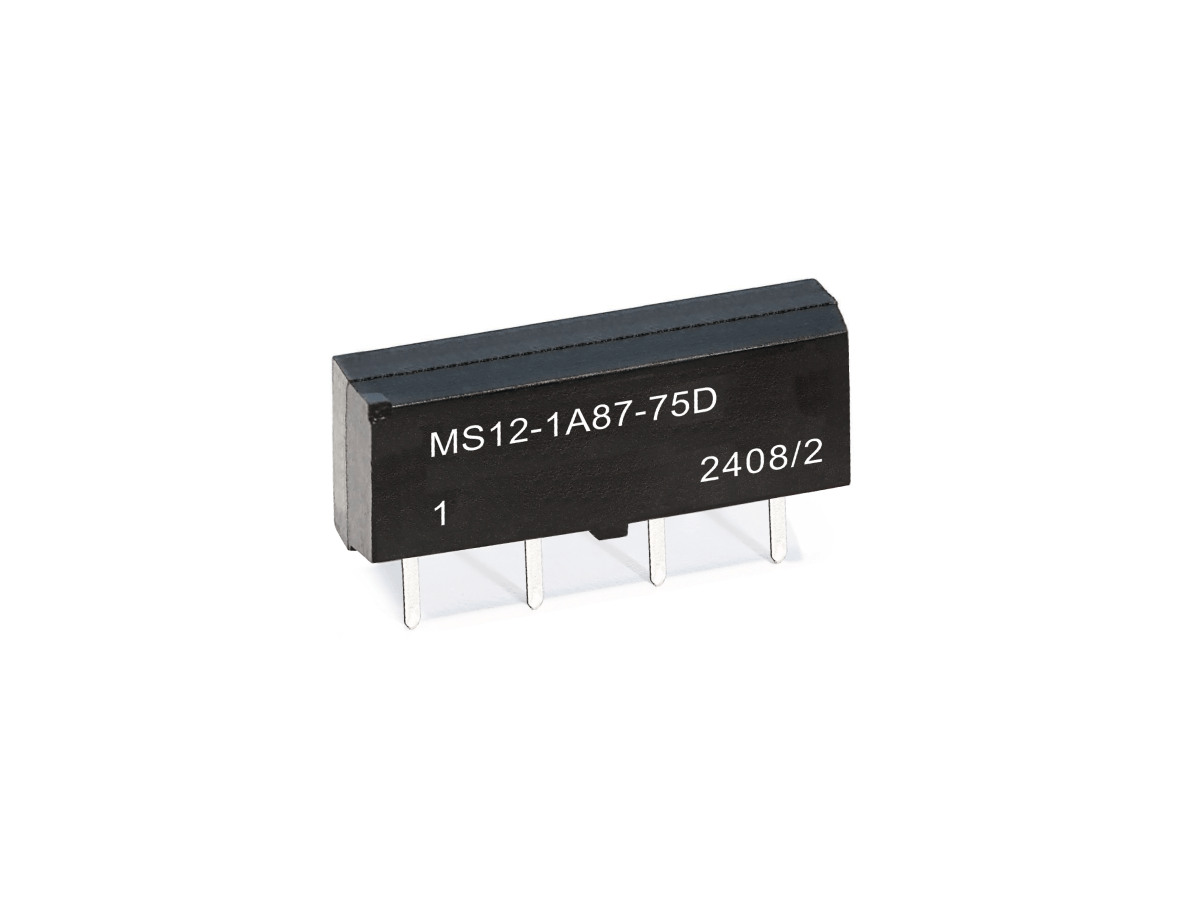

Relais Reed de la série MS

La série MS est un relais reed micro SIL (micro single-in-line) à usage général, conçu pour offrir des performances de niveau instrumentation dans des implantations PCB compactes et à haute densité. Logée dans un boîtier robuste en thermodurci surmoulé, la série MS intègre un blindage magnétique interne standard et est idéale pour l’empilage en matrices serrées. Une version haute fréquence est disponible, prenant en charge la commutation jusqu’à 1 GHz, ce qui la rend adaptée au routage précis des signaux dans les environnements de test et de mesure.

Disponible en configurations de contacts SPST-NO (Form 1A) et SPST-NC (Form 1B), la série MS prend en charge des tensions de bobine de 5 VDC et 12 VDC, avec une résistance de bobine comprise entre 280 et 700 Ω. Elle est donnée pour jusqu’à 10 W, 200 VDC et 0,5 A, et propose en option une protection par diode pour l’écrêtage de la bobine. L’homologation UL garantit la conformité aux normes de sécurité pour les applications industrielles et commerciales.

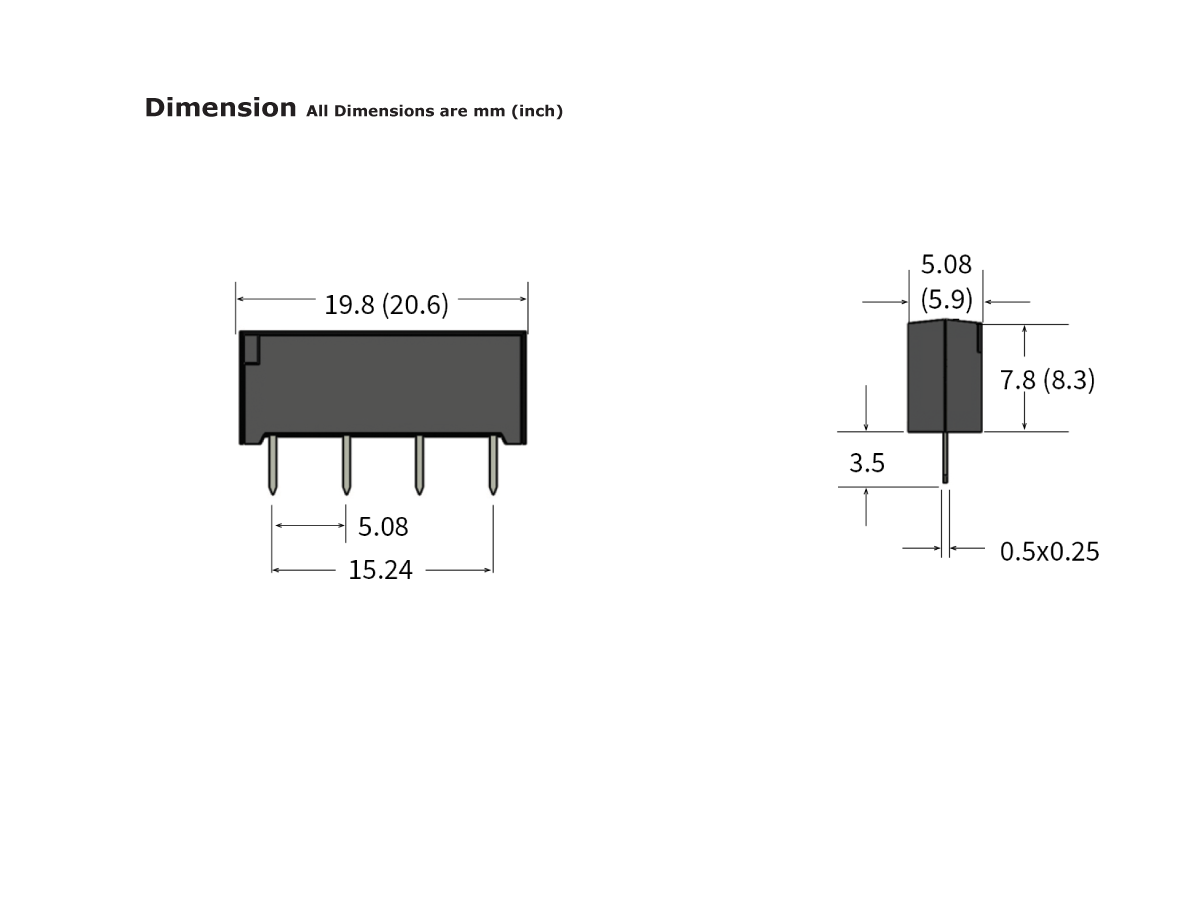

• Boîtier SIL compact avec surmoulage thermodurci robuste
• Blindage magnétique interne standard pour l’intégrité du signal
• Configurations de contact : SPST-NO (1A), SPST-NC (1B)
• Homologué pour une puissance de commutation de 10 W, 200 VDC et 0,5 A
• Options de tension de bobine : 5 VDC et 12 VDC
• Résistance de bobine : 280–700 Ω
• Protection par diode optionnelle pour une fiabilité accrue
• Version haute fréquence disponible (jusqu’à 1 GHz)
• Homologué UL pour la conformité aux exigences de sécurité
• Montage traversant (THT) pour une intégration sûre sur PCB

• Systèmes d’alarme : Commutation fiable dans des modules de commande compacts
• Périphériques informatiques : Acheminement des signaux dans des systèmes embarqués
• Commutation à usage général :Utilisation polyvalente dans l’électronique industrielle
• Télécommunications : Contrôle des signaux dans l’infrastructure réseau
• Test & Mesure (ATE) : Commutation de précision dans des équipements de qualité instrumentation
