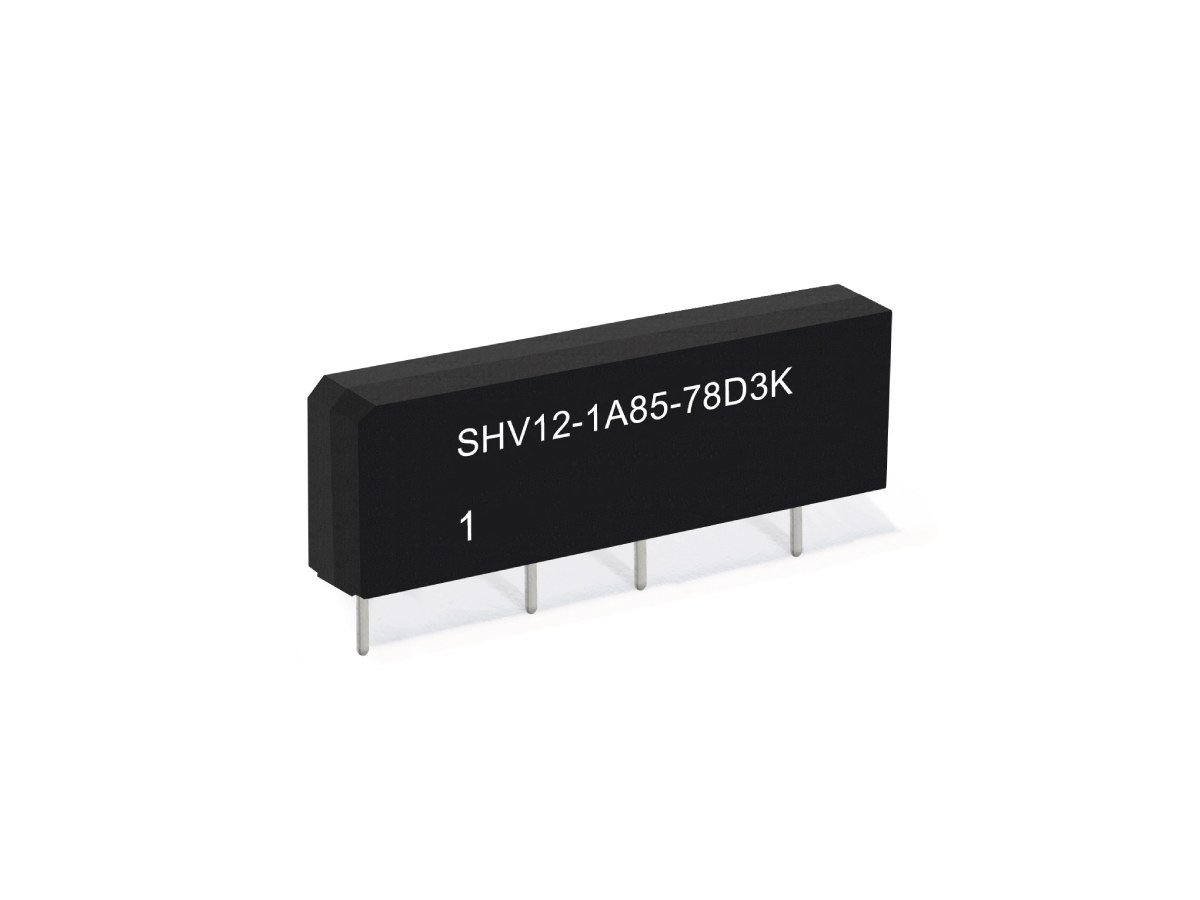

Relais Reed de la série SHV
La Série SHV est un relais Reed haute tension, à simple rangée (SIL), conçu pour des performances de niveau instrumentation dans des implantations PCB compactes. Conçue pour commuter jusqu’à 1 000 VDC avec une tension de claquage de 4 000 VDC, la Série SHV offre une isolation et une fiabilité exceptionnelles dans des applications exigeantes telles que les équipements de test automatisés (ATE), les dispositifs médicaux et les systèmes photovoltaïques.
Logée dans un boîtier moulé, la Série SHV offre une résistance d’isolement supérieure à 5 × 10¹¹ Ω, tout en occupant 50 % de surface PCB en moins que les formats de relais Reed DIP et DIL traditionnels. Elle est même plus petite que le relais SIL-HV encapsulé (potted) de l’ancienne génération, ce qui la rend idéale pour les conceptions à espace contraint. Disponible en configuration de contact SPST-NO (Form A), avec des tensions de bobine de 5 VDC, 12 VDC et 24 VDC, ainsi qu’une diode et un blindage magnétique en option pour des performances améliorées.
- Commutation haute tension jusqu’à 1 000 VDC
- Tension de claquage jusqu’à 4 000 VDC
- Résistance d’isolement > 5 × 10¹¹ Ω

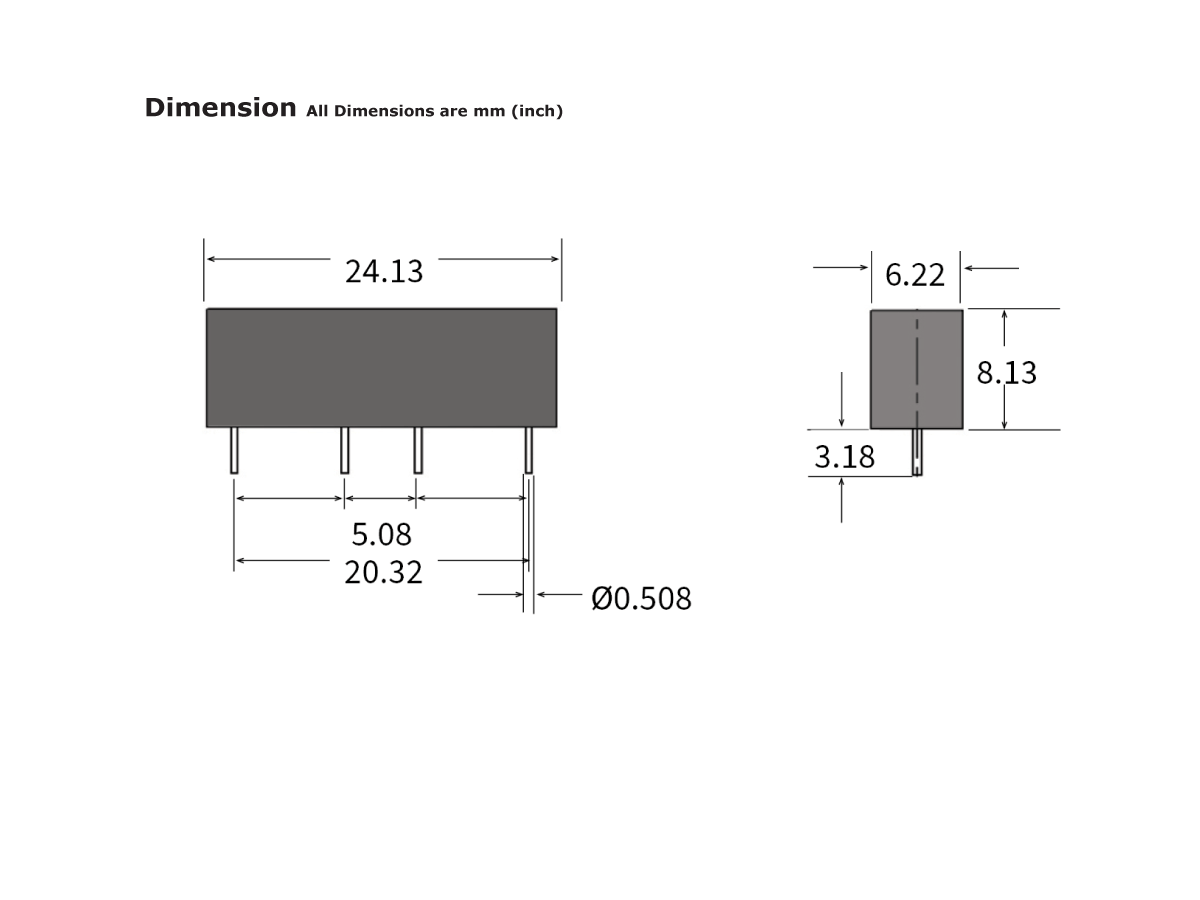

- Boîtier moulé SIL compact—50 % plus petit que les formats DIP/DIL
- Configuration des contacts : SPST-NO (Forme A)
- Options de tension de bobine : 5 VDC, 12 VDC et 24 VDC
- Plage de résistance de bobine : 140–2 000 Ω
- Puissance nominale : jusqu’à 100 W
- Protection par diode en option pour la suppression de la bobine
- Blindage magnétique intégré pour l’intégrité du signal
- Montage traversant (THT) pour une fixation sûre sur PCB
- Certificat de conformité UL pour l’assurance de sécurité
| Tension de bobine (VDC) | 05, 12, 24 |
| Résistance de bobine (Ω) | 140-2000 |
| Configuration des contacts | 1A (SPST) Normalement ouvert (N.O.) |
| Puissance nominale max. | 100W/1,000VDC/1A |
- Équipement de test automatisé (ATE) : Réseaux de relais haute tension pour des tests de précision
- Équipement médical : Commutation fiable dans les défibrillateurs portables et les diagnostics
- Photovoltaïque : Isolation haute tension dans les systèmes d’énergie solaire
- Appareils alimentés par batterie : Intégration compacte de relais pour le contrôle de l’alimentation
- Télécommunications : Acheminement du signal dans les modules réseau haute tension
- Remplacement des relais au mercure : Alternative sûre et compacte pour les systèmes existants
