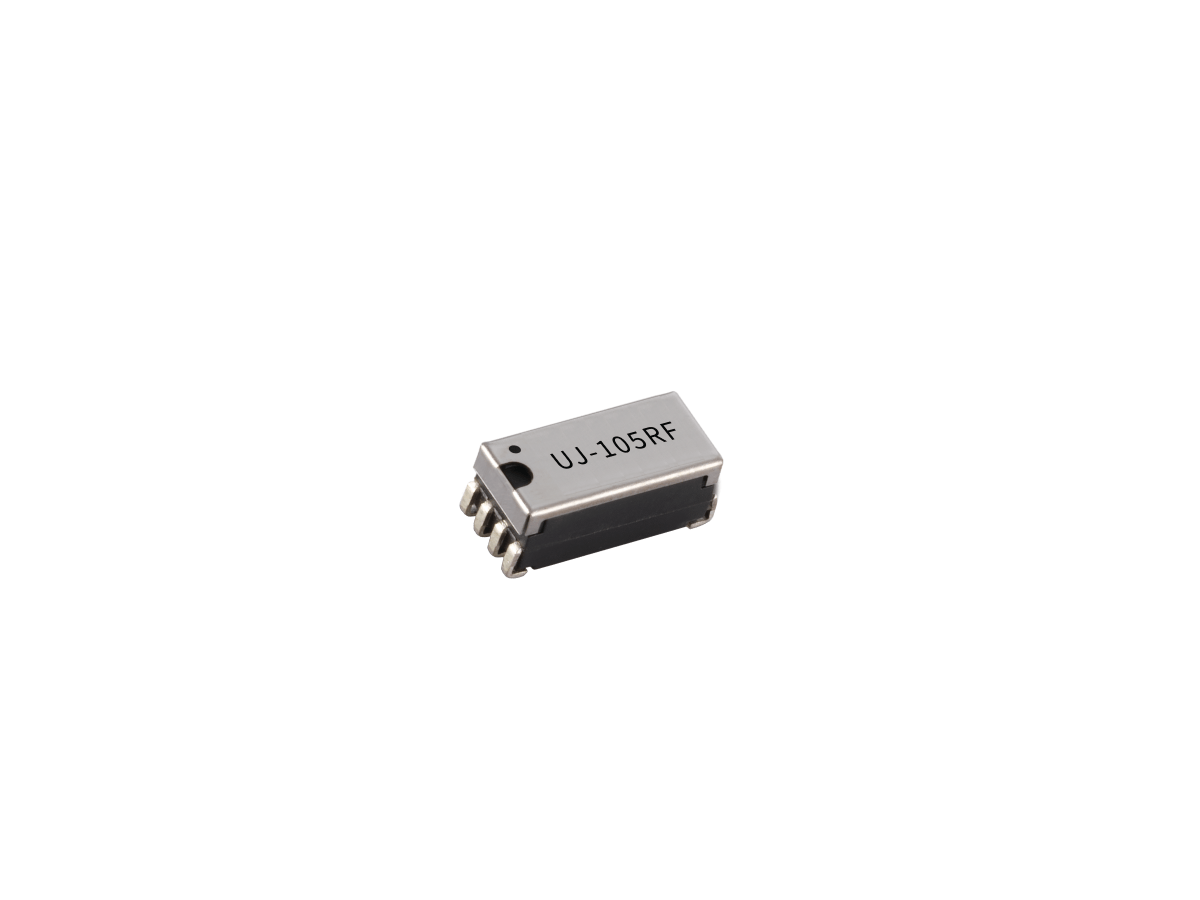

Relais Reed de la série U

La série U est un relais Reed ultra-miniature haute fréquence, conçu pour une commutation RF avancée dans des implantations de PCB où l’espace est limité. Avec une empreinte compacte en montage en surface et un boîtier J-Lead, la série U offre des performances RF exceptionnelles jusqu’à 8 GHz, ce qui la rend idéale pour les équipements de test automatisés (ATE), les télécommunications et les systèmes de communication sans fil.

Conçue pour concilier une taille miniature et une capacité haute fréquence, la série U prend en charge une configuration de contacts SPST-NO (Form A) et des tensions de bobine de 3,3 VDC et 5 VDC. Donnée pour jusqu’à 3 W, 100 VDC et 0,2 A, elle offre une faible perte d’insertion et une intégrité du signal fiable dans des assemblages à haute densité.

• Empreinte SMD ultraminiature pour des conceptions de PCB à haute densité
• Performances RF jusqu’à 8 GHz avec une faible perte d’insertion

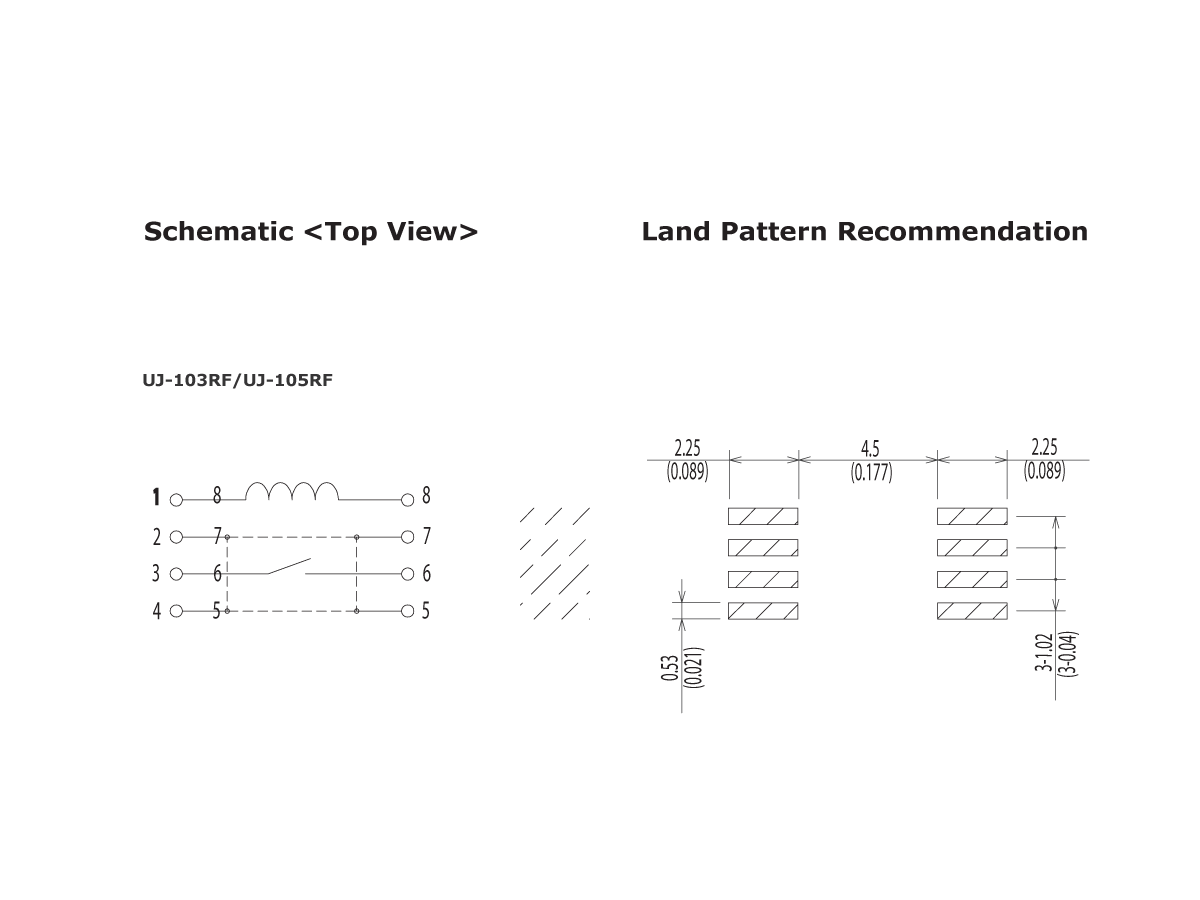

• Configuration des contacts : SPST-NO (Forme A)
• Conçu pour 3 W, 100 VDC et une capacité de commutation de 0,2 A
• Options de tension de bobine : 3,3 VDC et 5 VDC
• Résistance de bobine : max. 150 Ω

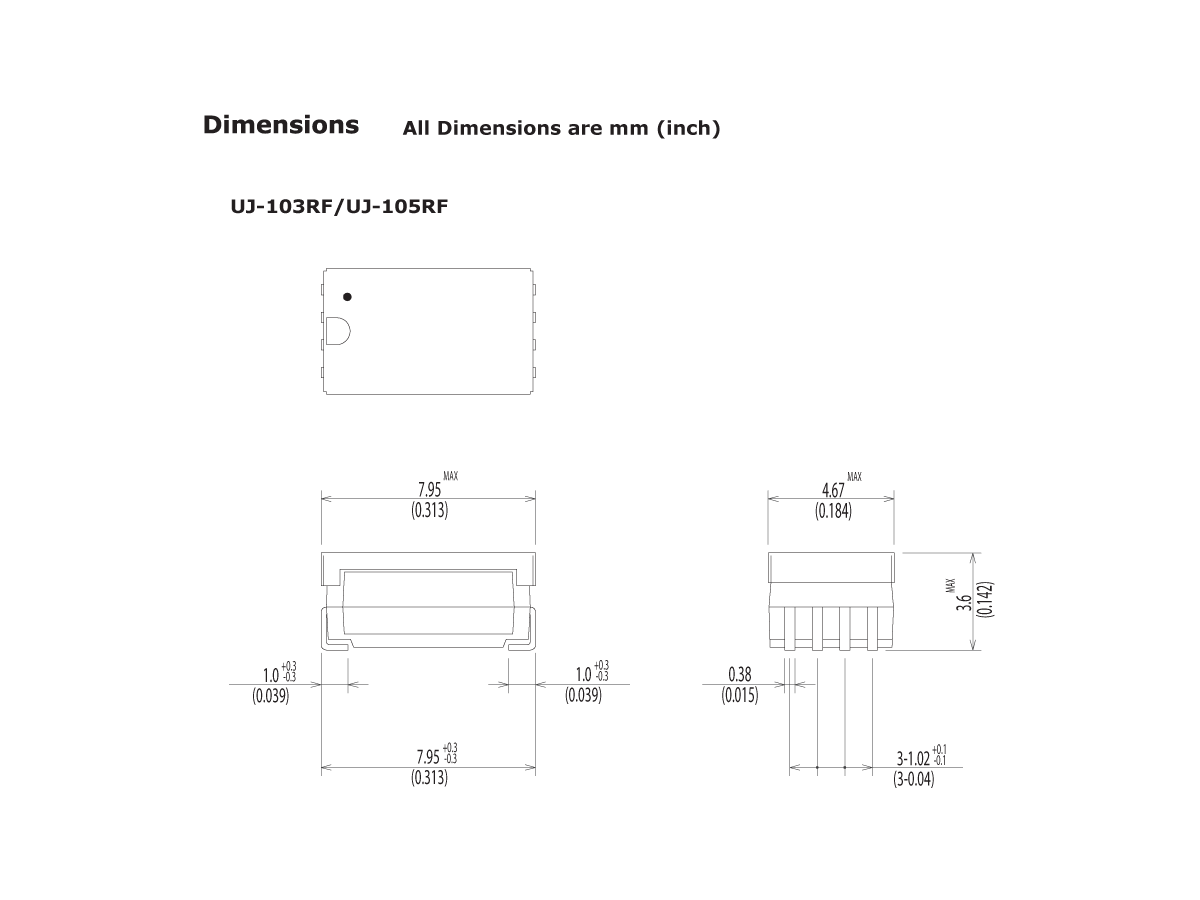

• Boîtier J-Lead à montage en surface pour une intégration compacte
• Optimisé pour les applications haute fréquence et haute densité

• Équipements de test automatisés (ATE) : commutation RF dans les cartes pin-electronics et les cartes d’interface (load boards)
• Test fonctionnel de PCB : routage de signaux haute fréquence dans des conceptions compactes
• Systèmes d’acquisition de données : commutation fiable dans les instruments de précision
• Télécommunications : contrôle des signaux RF dans l’infrastructure sans fil
• Test sur wafer (IC) : commutation à haute vitesse dans le diagnostic des semi-conducteurs
• Communications sans fil : intégration de relais compacts dans des modules RF
