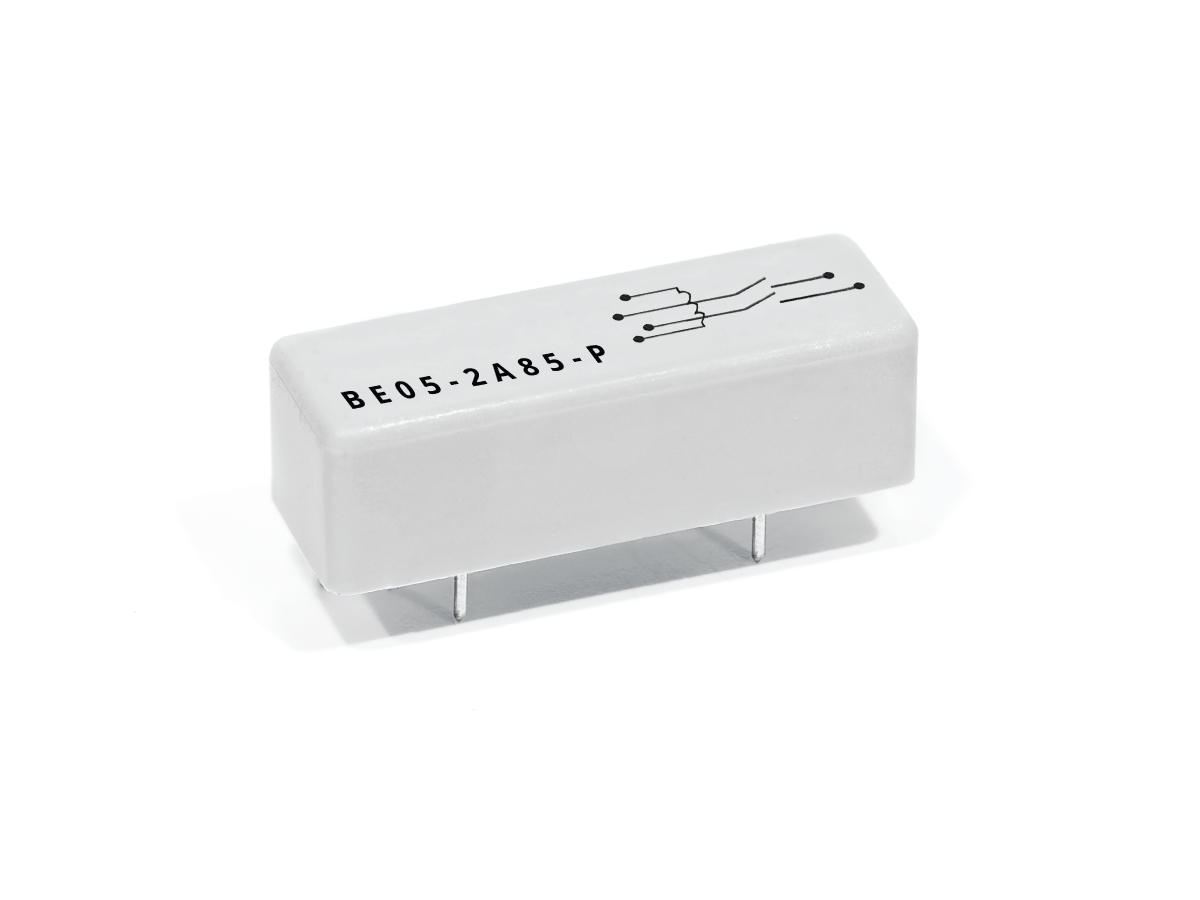

Relais Reed de la série BE
La Série BE est un relais reed polyvalent à usage général, conçu pour une commutation de précision dans une large gamme d’applications électroniques. Conçue avec plusieurs options de configuration de contacts, dont jusqu’à cinq interrupteurs Form A, la Série BE offre une flexibilité exceptionnelle pour des conceptions de circuits sur mesure. Disponible en versions bistables et à haute résistance d’isolement (jusqu’à 10¹³ Ω), ces relais sont logés dans des boîtiers durables en plastique ou en métal et encapsulés à l’époxy pour une fiabilité renforcée.
Avec des valeurs nominales allant jusqu’à 100 W, 1000 VDC et 1,0 A, la Série BE prend en charge les configurations SPST-NO (Form A), SPST-NC (Form B), SPDT (Form C), bistable/bistable (Form E) et DPST. Avec des tensions de bobine allant de 5 VDC à 24 VDC et une résistance de bobine de 140 Ω à 8000 Ω, la Série BE est idéale pour des applications exigeantes nécessitant une commutation compacte et hautes performances.
- Prend en charge jusqu’à 5 interrupteurs Form A pour une commutation multicanal
- Disponible en versions bistables et à haute résistance d’isolement (jusqu’à 10¹³ Ω)

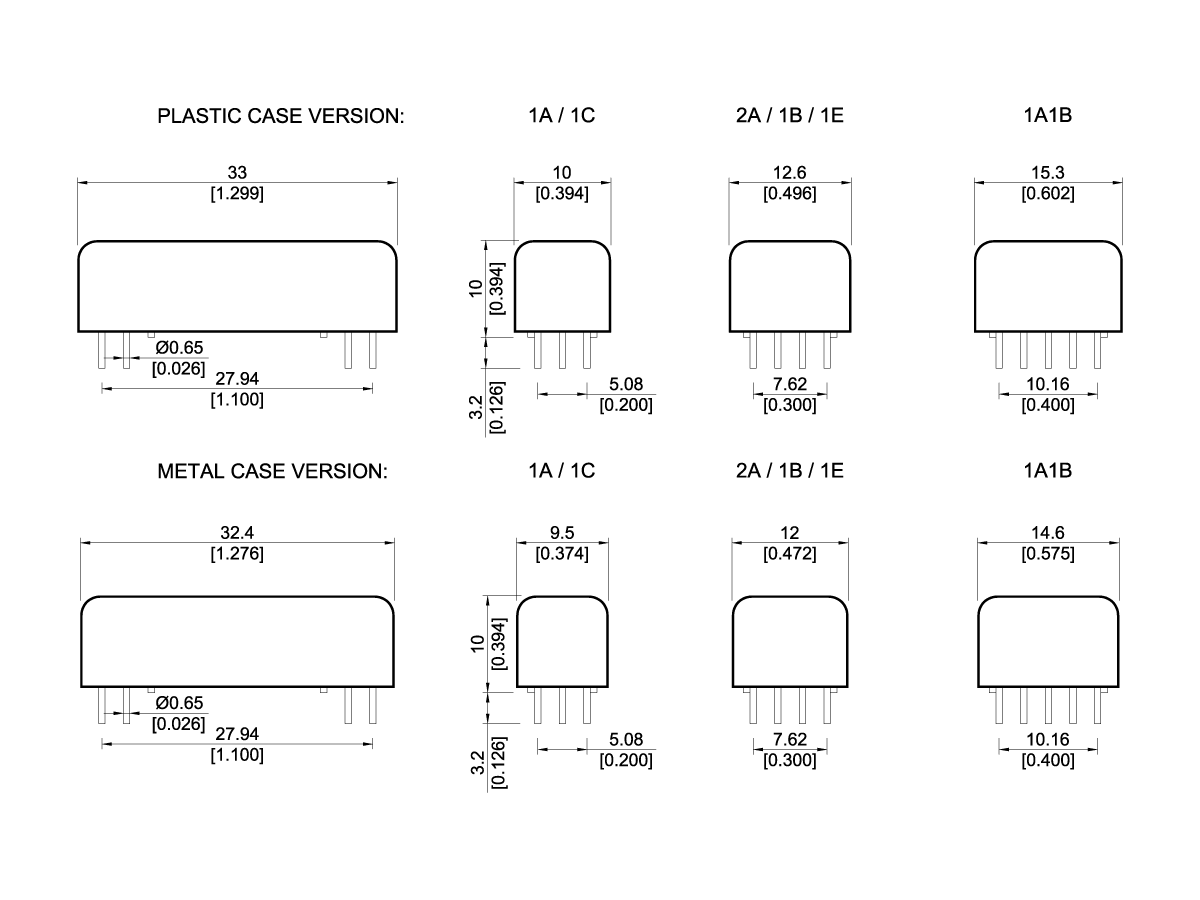

- Boîtier en plastique ou en métal avec encapsulation époxy pour les environnements difficiles
- Prévu pour jusqu’à 100 W, 1000 VDC et 1,0 A pour les applications haute tension
- Large gamme de configurations de contacts : SPST-NO, SPST-NC, SPDT, DPST et bistable
- Options de tension de bobine : 5 VDC, 12 VDC, 24 VDC
- Blindage magnétique et options de bobine/contact à forte isolation disponibles
- Montage traversant (through-hole) pour une intégration sécurisée sur PCB
- Variantes à interrupteur au mercure disponibles pour des applications spécialisées
| Tension de bobine (VDC) | 5, 12, 24 |
| Résistance de bobine (Ω) | 140-8000 |

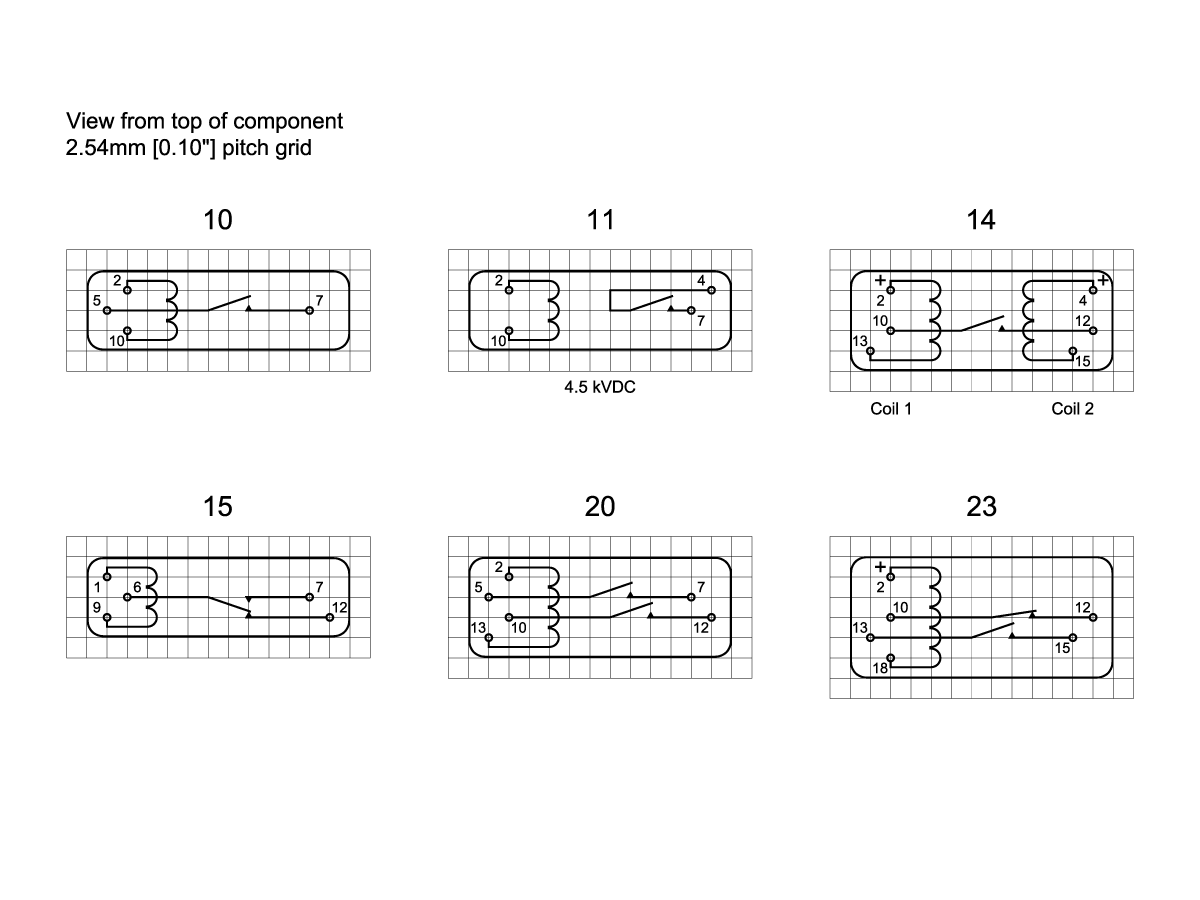

| Type de contact | 1-5A Normalement ouvert (N.O.), 1-2B (SPST) Normalement fermé (N.C.), 1-2C (SPDT) Inverseur, 1-2E À verrouillage/Bistable, 2A (DPST) Normalement ouvert (N.O.) + 2B (DPST) Normalement fermé (N.C.) |
| Puissance nominale max. | 100W/1000VDC/1A |
- Appareils alimentés par batterie : Commutation efficace avec une faible consommation d’énergie
- Équipements médicaux : Isolation et commutation fiables dans les systèmes de diagnostic et de surveillance
- Systèmes photovoltaïques : Commutation haute tension dans les applications d’énergie solaire
- Télécommunications : Routage et protection des signaux dans l’infrastructure réseau
- Test & Mesure (ATE) : Commutation de précision pour les environnements de test automatisés
- Électronique à usage général : Solutions de relais polyvalentes pour des conceptions de circuits personnalisées
