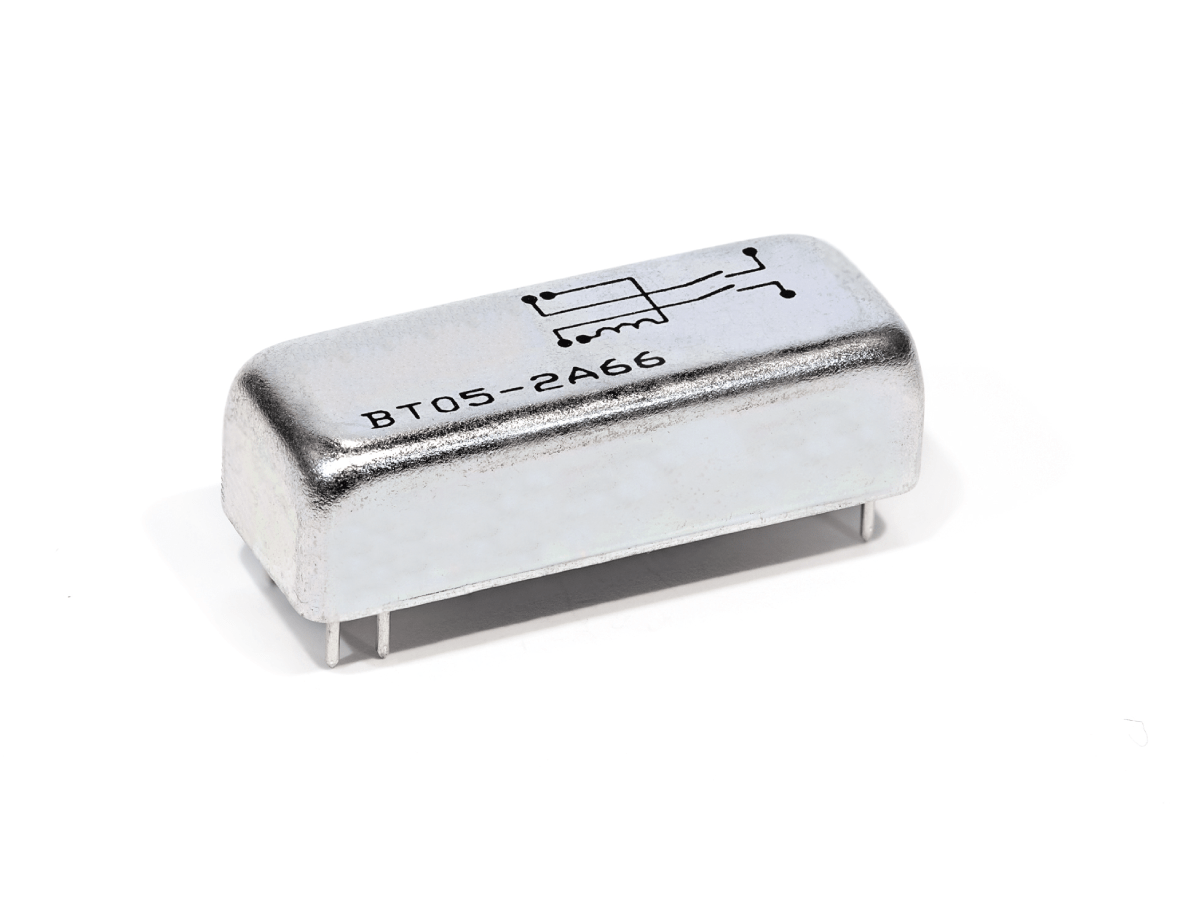

Relais Reed de la série BT/BTS
La série BT/BTS est un relais reed à faible thermique, conçu avec une grande précision, destiné à la commutation de signaux ultra-sensibles dans des systèmes de mesure de haute précision. Dotés d’un encapsulage époxy et d’un équilibrage thermique optimisé, ces relais atteignent des tensions d’offset inférieures à 1 µV, ce qui les rend idéaux pour les applications où la moindre perturbation thermique peut affecter l’intégrité du signal.
Disponible en configurations DPST-NO (Form 2A), la série BT/BTS prend en charge des tensions de commutation jusqu’à 1 000 VDC, une puissance nominale jusqu’à 100 W et des courants jusqu’à 1,0 A. Avec des options de tension de bobine de 5 VDC, 12 VDC et 24 VDC, et une résistance de bobine comprise entre 350 Ω et 5000 Ω, ces relais offrent une intégration polyvalente dans les instruments de précision et les environnements de test automatisés. Leurs caractéristiques de faible thermique en font une alternative supérieure aux commutateurs à semi-conducteurs dans les applications à ultra-basse tension.
- Décalage thermique ultra-faible (<1 µV) pour une commutation de signaux haute précision
- Conception encapsulée en époxy pour la stabilité thermique et la durabilité
- Configuration de contacts DPST-NO (Forme 2A) pour une commutation double canal
- Homologué jusqu’à 100 W, 1000 VDC et 1,0 A
- Options de tension de bobine : 5 VDC, 12 VDC, 24 VDC
- Blindage magnétique pour réduire les interférences dans les assemblages denses

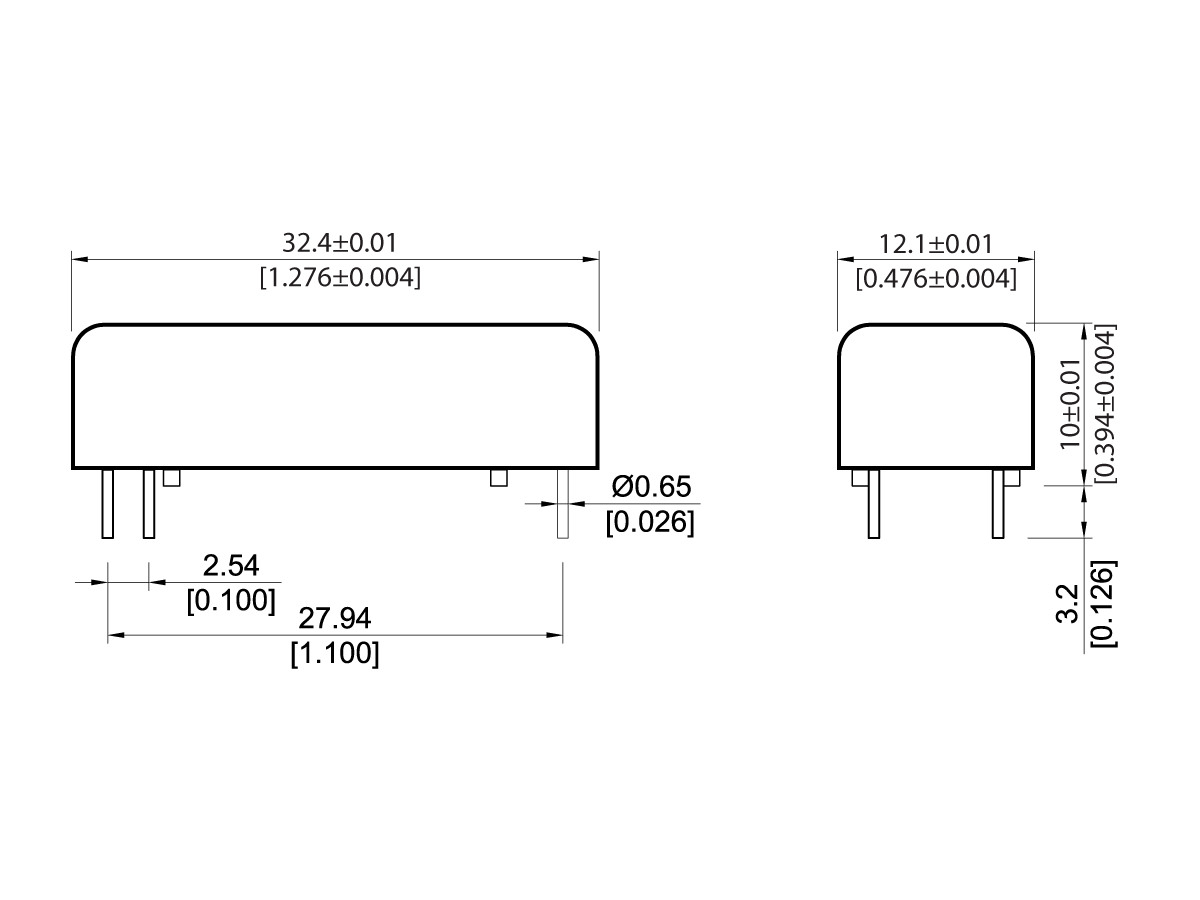

- Montage traversant (through-hole) pour une intégration PCB sécurisée
- Idéal pour la commutation de signaux de faible niveau dans des environnements sensibles
| Tension de bobine (VDC) | 5, 12, 24 |
| Résistance de bobine (Ω) | 350-5000 |
| Forme de contact | 2A (DPST) Normalement ouvert (N.O.) |
| Puissance nominale max. | 100W/1000VDC/1A |
- Systèmes d’acquisition de données : Commutation à faible offset pour les entrées de capteurs et de transducteurs
- Appareils de mesure de précision : Contrôle fiable des signaux dans les instruments de métrologie
- Équipements de test automatisés (ATE) : Commutation à forte isolation dans les matrices de test
- Entrées de scanners u0026amp; d’enregistreurs :Performance stable des relais pour les chemins de signaux analogiques
- Instrumentation médicale : Commutation à faible fuite dans les systèmes de diagnostic
- Commutation de thermocouples : Acheminement précis des signaux dans les configurations de mesure de température
