Relais Reed de la série CRR

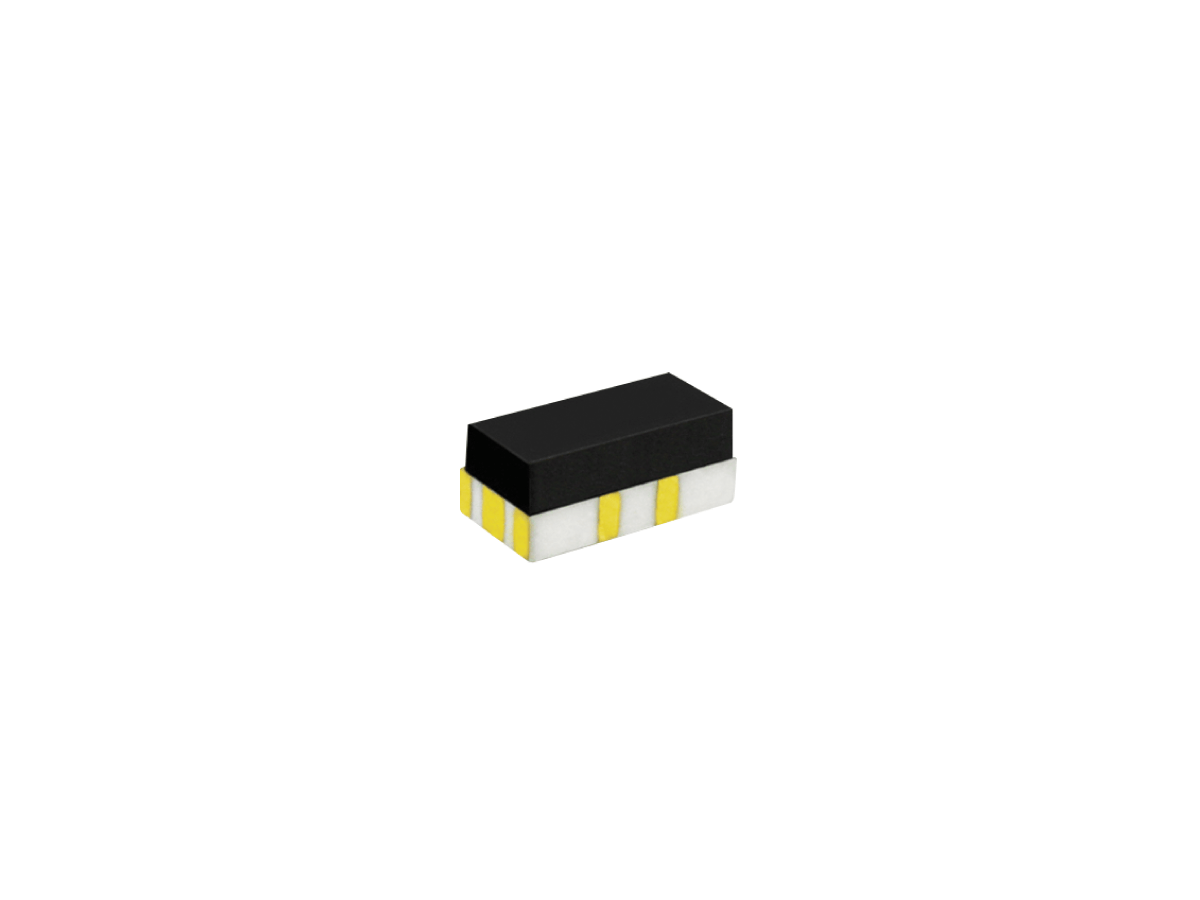

La Série CRR est un relais Reed ultra-miniature, de qualité instrumentation, conçu pour des applications CMS à haute densité exigeant une faible fuite et une intégrité du signal élevée. Avec une hauteur de profil de seulement 3,4 mm et une résistance d’isolement atteignant typiquement 10¹³ Ω, la Série CRR est idéale pour une commutation de précision dans des environnements compacts.

Encapsulée dans un boîtier robuste en thermodurci surmoulé avec un substrat céramique, la Série CRR prend en charge des configurations de contacts SPST-NO (Forme A) et est donnée jusqu’à 10 W, 170 VDC et 0,5 A. Disponible avec des tensions de bobine 3 VDC et 5 VDC, elle offre un blindage magnétique ainsi que des formats optionnels de type ball-grid array (BGA) pour une intégration avancée sur PCB. Fournie en conditionnement tape-and-reel conformément à la norme IEC 286/Part 3, la Série CRR est optimisée pour un assemblage automatisé par pick-and-place.

• Conception ultraminiature CMS avec un profil bas (hauteur 3,4 mm)
• Résistance d’isolement élevée (typ. 10¹³ Ω) pour une commutation à fuites ultra-faibles
• Configuration de contact SPST-NO (Forme A)
• Homologué pour 10 W, 170 VDC et 0,5 A
• Options de tension de bobine : 3 VDC et 5 VDC
• Blindage magnétique pour réduire la diaphonie dans les assemblages denses
• Format ball-grid array (BGA) optionnel pour un montage avancé
• Fourni en conditionnement tape-and-reel pour l’assemblage automatisé
• Homologué UL pour la sécurité et la conformité

• Équipement médical : Commutation à faible fuite dans les systèmes de diagnostic et de surveillance
• Télécommunications : Routage de signal dans des modules RF compacts
• Test & Mesure (ATE) : Commutation de précision dans des matrices de test à haute densité
• Instrumentation : Contrôle fiable des signaux dans des appareils d’analyse et de métrologie
• Électronique grand public : Intégration de relais miniatures dans des conceptions compactes
