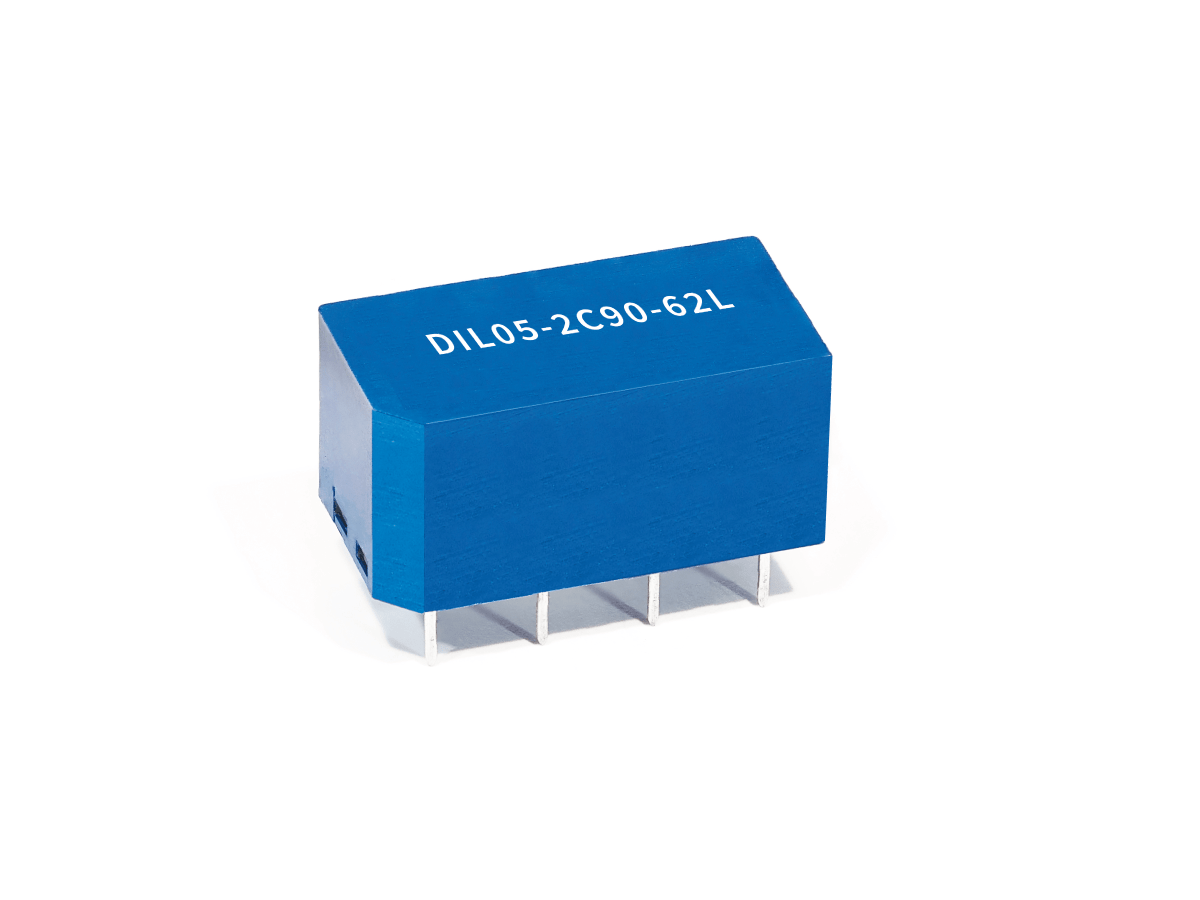

Relais Reed Série DIL

La série DIL est un relais Reed polyvalent à usage général, conçu pour une commutation fiable dans un large éventail d’applications. Logée dans un boîtier double en ligne (DIL) encapsulé en époxy, elle offre plusieurs configurations de contacts, notamment SPST, SPDT, DPST et DPDT, avec des résistances de bobine jusqu’à 11 000 Ω et une rigidité diélectrique jusqu’à 4,25 kVDC.

Disponible en formes de contacts 1A, 1B, 1C, 2A et 2C, la série DIL prend en charge des tensions de bobine de 5 VDC, 12 VDC et 24 VDC, et est donnée pour jusqu’à 50 W, 500 VDC et 2 A. Les options incluent des diodes intégrées, un blindage magnétique et un blindage coaxial pour des performances améliorées dans les environnements sensibles. Avec l’homologation UL et un montage traversant, la série DIL est idéale pour une utilisation dans les équipements médicaux, les télécommunications, les systèmes industriels et les équipements de test automatisés (ATE).

• Boîtier double en ligne (DIL) encapsulé en époxy pour une fiabilité robuste
• Large gamme de formes de contact : SPST, SPDT, DPST, DPDT
• Homologué jusqu’à 50 W, 500 VDC et 2 A
• Options de tension de bobine : 5 VDC, 12 VDC, 24 VDC
• Options de résistance de bobine élevée jusqu’à 11 000 Ω
• Rigidité diélectrique jusqu’à 4,25 kVDC pour l’isolation haute tension
• Configurations optionnelles avec diode, blindage magnétique et blindage coaxial
• Montage traversant (through-hole) pour une intégration sûre sur PCB
• Homologué UL pour la sécurité et la conformité

• Équipements médicaux : Commutation fiable dans les systèmes de diagnostic et de surveillance
• Télécommunications : Routage des signaux dans l’infrastructure réseau
• Contrôles industriels : Commutation des relais dans les systèmes d’automatisation et de contrôle
• Équipements de test automatisés (ATE) : Configurations de relais polyvalentes pour les matrices de test
• Électronique à usage général : Solutions de relais flexibles pour des conceptions sur mesure
