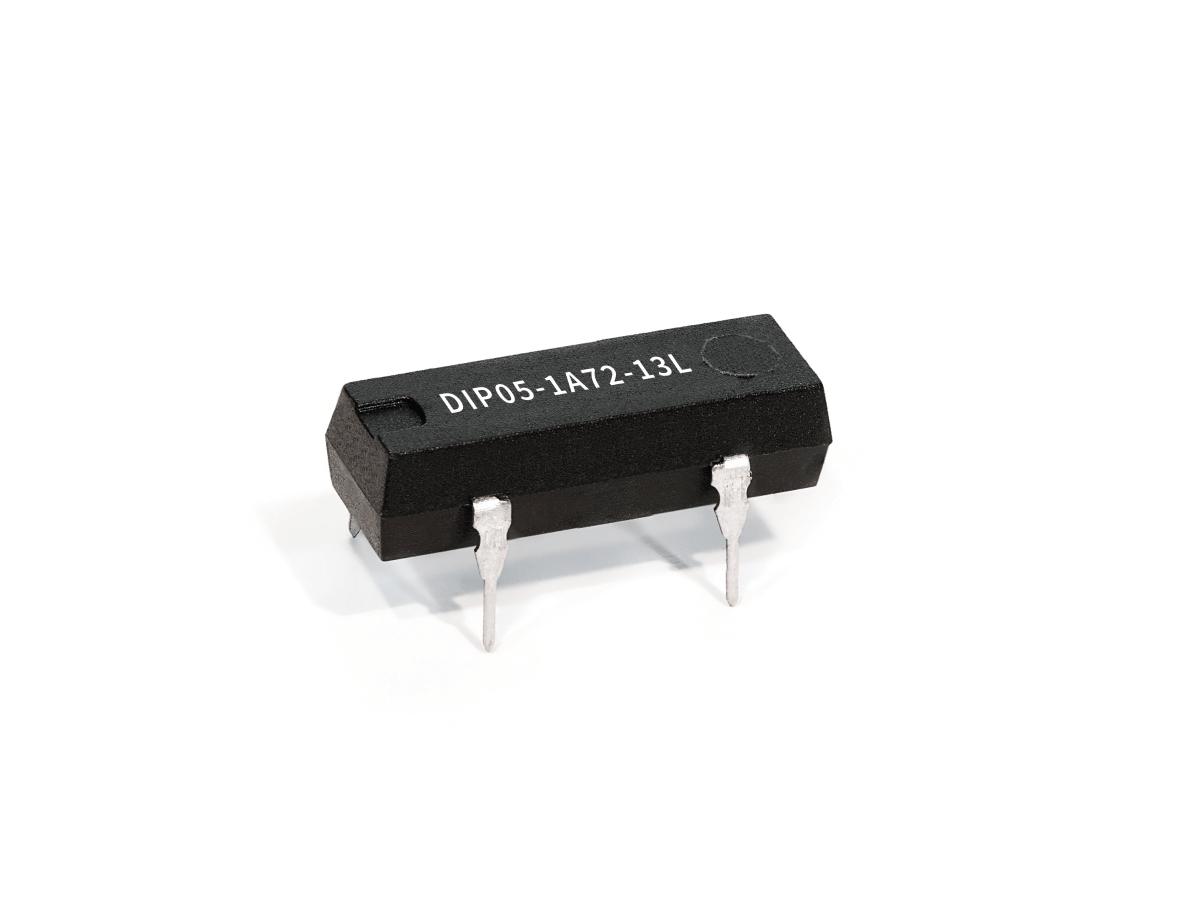

Relais Reed de la série DIP

La série DIP est un relais reed double en ligne à usage général, conçu pour une commutation fiable dans un large éventail d’applications électroniques. Logée dans un boîtier robuste surmoulé en thermodurcissable, elle propose plusieurs configurations de contacts, notamment SPST-NO (Form A), SPST-NC (Form B), SPDT (Form C) et DPST-NO (Form 2A), afin de prendre en charge des conceptions de circuits polyvalentes.

Évaluée jusqu’à 50 W, 500 VDC et 2 A, la série DIP prend en charge des tensions de bobine de 3 VDC à 24 VDC ainsi que des résistances de bobine comprises entre 500 Ω et 2000 Ω. Les options incluent des diodes intégrées, un blindage magnétique et un blindage coaxial pour des performances améliorées dans des environnements sensibles. Avec une homologation UL et un montage traversant, la série DIP est idéale pour une utilisation dans les équipements médicaux, les télécommunications, les systèmes industriels et les équipements de test automatisés (ATE).

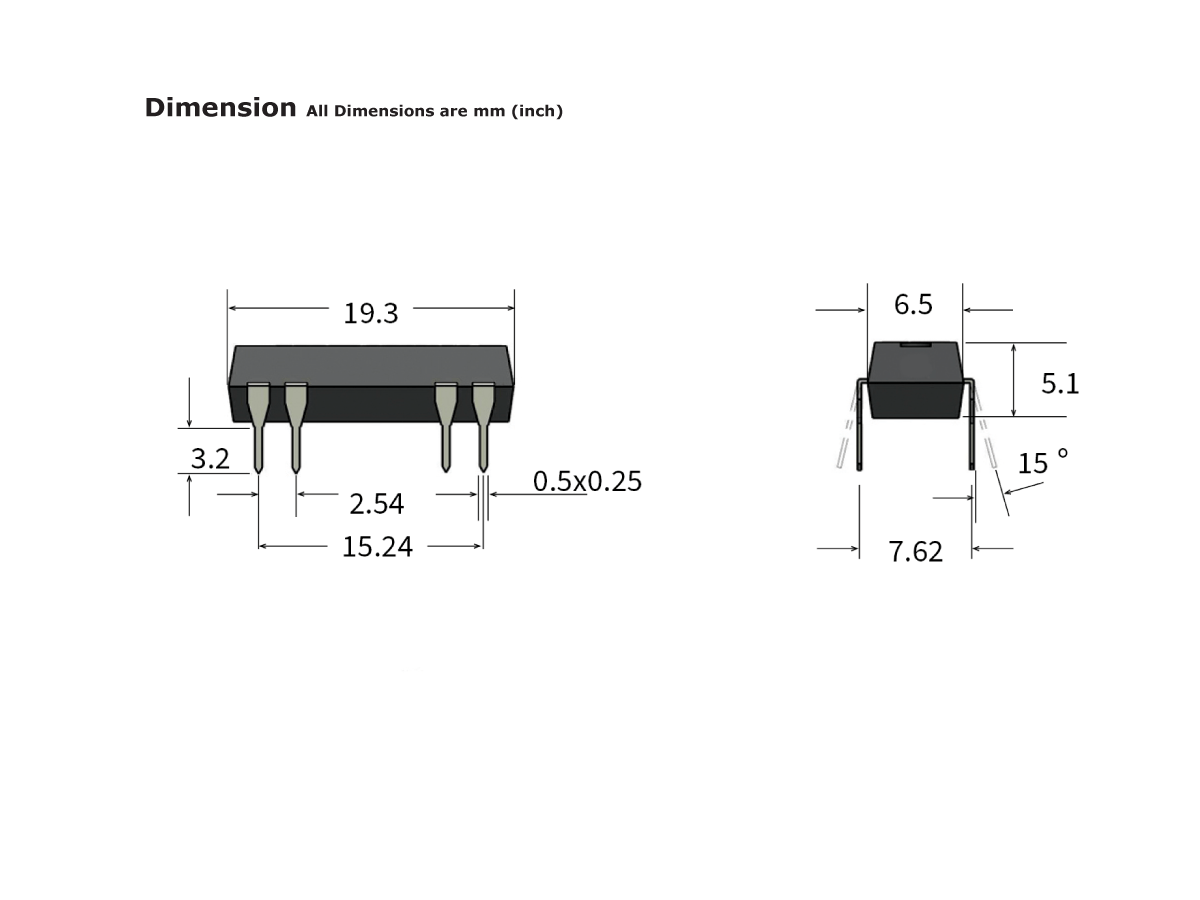

• Boîtier Dual-in-line (DIP) encapsulé en époxy pour une meilleure durabilité et compatibilité
• Plusieurs types de contacts : SPST-NO, SPST-NC, SPDT, DPST-NO
• Homologué jusqu’à 50 W, 500 VDC et 2 A
• Options de tension de bobine : 3 VDC, 5 VDC, 12 VDC, 15 VDC, 24 VDC
• Configurations optionnelles avec diode, blindage magnétique et blindage coaxial
• Rigidité diélectrique élevée jusqu’à 4,25 kVDC
• Montage traversant (through-hole) pour une intégration sécurisée sur PCB
• Homologué UL pour la sécurité et la conformité

• Équipement médical : Commutation fiable dans les systèmes de diagnostic et de surveillance
• Télécommunications : Aiguillage des signaux dans l’infrastructure réseau
• Contrôles industriels : Commutation de relais dans les systèmes d’automatisation et de contrôle
• Équipement de test automatisé (ATE) : Configurations de relais polyvalentes pour des matrices de test
• Électronique à usage général : Solutions de relais flexibles pour des conceptions sur mesure
