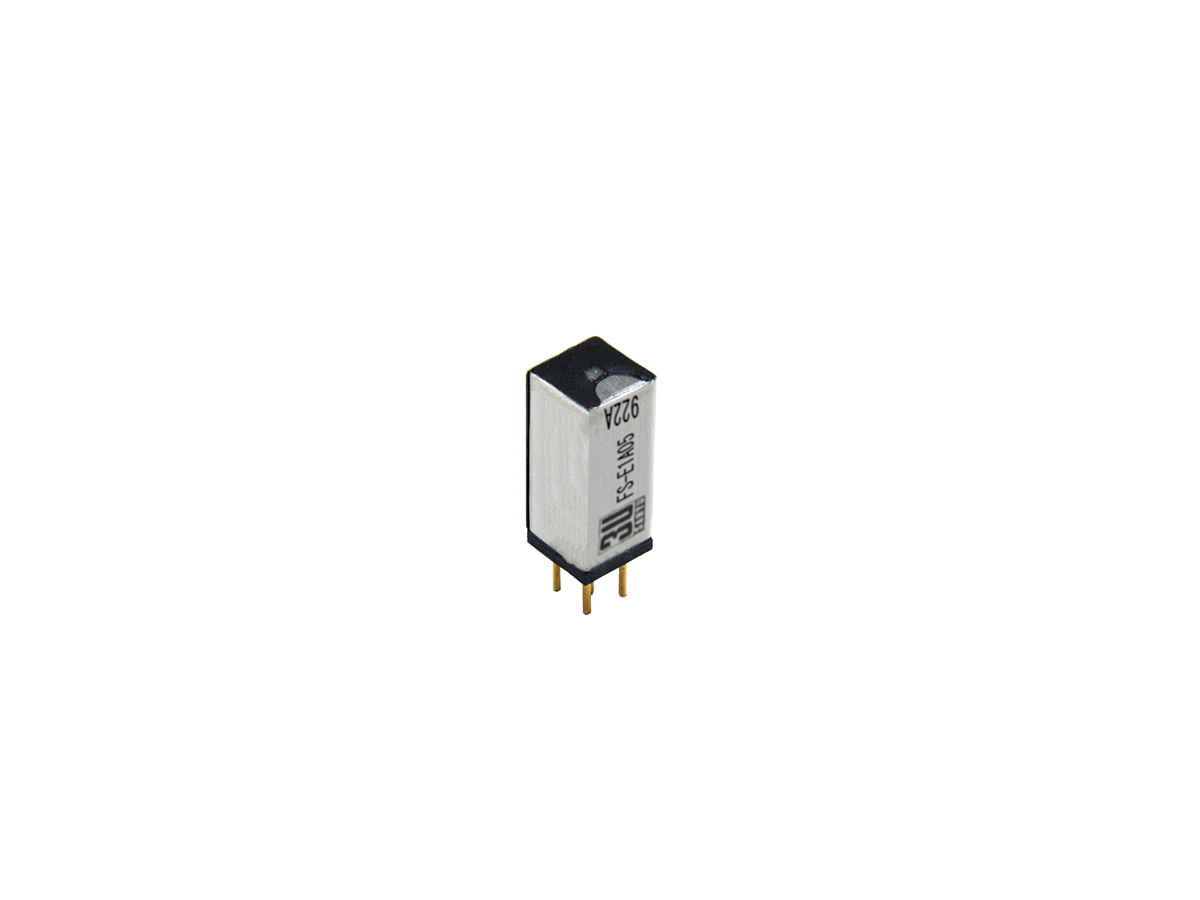

Relais Reed de la série FS
La série FS est un relais reed ultra-compact à haute densité, conçu pour une commutation de précision dans des implantations PCB où l’espace est limité. Avec une empreinte minimale de seulement 4,9 × 4,9 mm, la série FS permet des réseaux de relais denses, idéaux pour les cartes de charge, les matrices de commutation et les équipements de test automatisés (ATE). Sa construction légère et son montage traversant vertical en font une solution polyvalente pour des applications hautes performances.
Disponible en configurations de contacts SPST-NO (1 Form A), DPST-NO (2 Form A) et SPDT (1 Form C), la série FS prend en charge des tensions de bobine de 3,3 VDC, 5 VDC et 12 VDC. Donné pour jusqu’à 10 W, 100 VDC et 0,5 A, il offre des performances de commutation fiables avec, en option, un blindage magnétique et électrostatique, ainsi qu’une protection par diode pour une durabilité et une intégrité du signal accrues.
- Empreinte ultra-compacte de 4,9 × 4,9 mm pour une intégration PCB haute densité
- Configurations de contacts : SPST-NO (1A), DPST-NO (2A), SPDT (1C)
- Homologué pour une puissance de 10 W, une tension de 100 VDC et une capacité de commutation de 0,5 A
- Options de tension de bobine : 3,3 VDC, 5 VDC et 12 VDC
- Montage vertical traversant (THT) pour un positionnement sécurisé
- Blindage magnétique et électrostatique en option pour une meilleure isolation
- Options de protection par diode pour la suppression de la bobine et une durée de vie prolongée
- Idéal pour les load boards, les matrices de commutation et les environnements ATE
| Tension de bobine (VDC) | 3.3, 5, 12 |
| Résistance de bobine (Ω) | 150 |
| Configuration de contact | 1A, 2A, 1C (1A+1B) |
| Puissance nominale max. | 10W/100VDC/0.5A |
| Durée de vie (à 1V 10mA) | 300 Millions de cycles de commutation |
- Équipement de test automatisé (ATE) : Réseaux de relais haute densité pour une commutation de précision
- Test des semi-conducteurs : Commutation compacte pour les diagnostics au niveau de la wafer
- Équipement médical : Intégration fiable de relais dans les systèmes de diagnostic
- Télécommunications : Acheminement des signaux dans des modules réseau miniaturisés
- Instrumentation & Mesure : Commutation haute performance dans les appareils d’analyse
