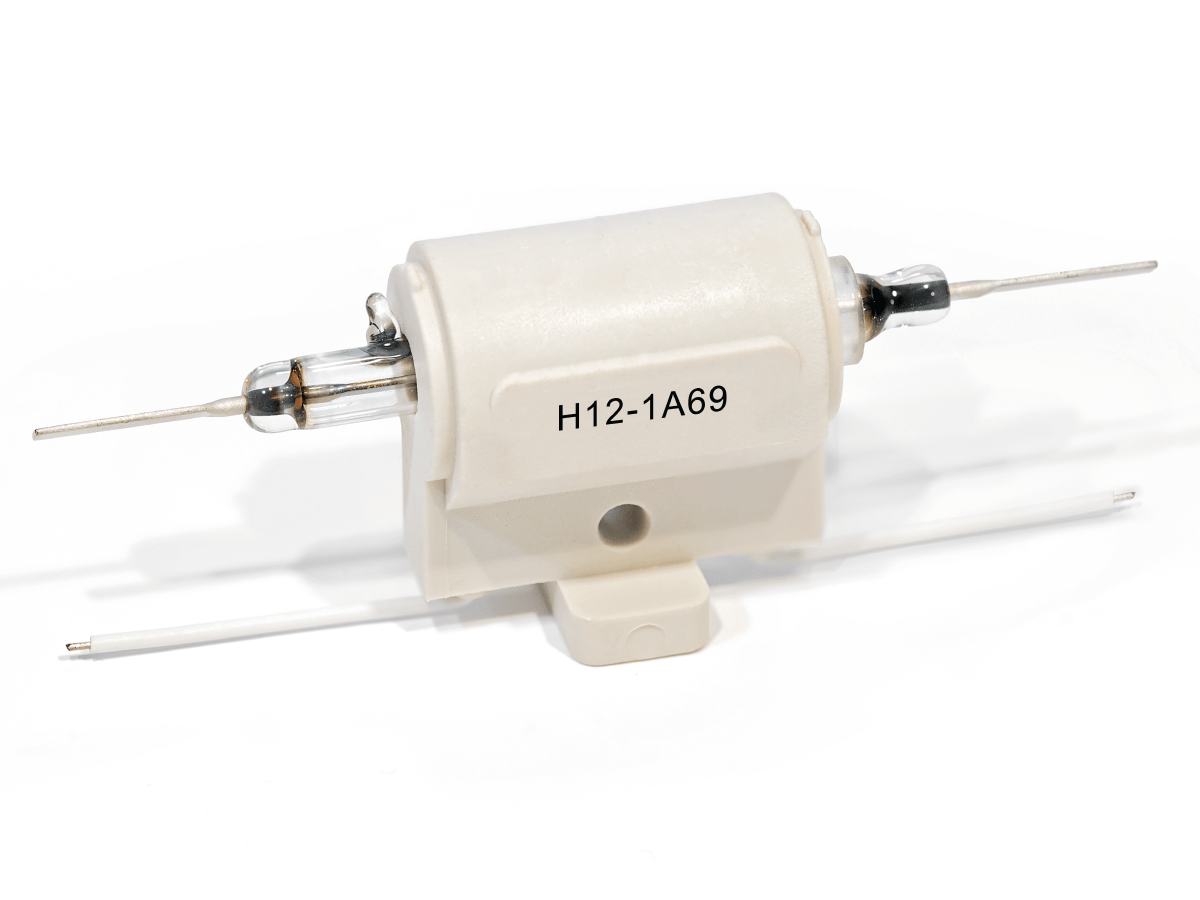

Relais reed série H
La série H est un relais reed haute tension conçu pour une commutation de précision dans des applications exigeantes nécessitant une isolation renforcée et des performances élevées en tenue au claquage. Capable de commuter jusqu’à 10 000 VDC et de résister à des tensions de claquage jusqu’à 15 000 VDC, la série H est idéale pour une utilisation dans des environnements médicaux, industriels et de test où la sécurité et la fiabilité sont primordiales.
Ce relais intègre une bobine dans un boîtier spécifique avec un brochage PCB pour la bobine, tandis que les contacts de commutation sont configurés pour un câblage direct (sky wiring), permettant une intégration flexible dans des systèmes haute tension. Disponible en configurations de contacts SPST-NO (Form A) et SPST-NC (Form B), la série H prend en charge des tensions de bobine de 12 VDC et 24 VDC, et est donnée jusqu’à 50 W et 3 A. Il s’agit d’un remplacement éprouvé des relais à mercure à contacts mouillés dans les applications nécessitant une commutation propre et une fiabilité à long terme.
- Commutation haute tension jusqu’à 10 000 VDC avec une capacité de claquage de 15 000 VDC
- Configurations de contact SPST-NO et SPST-NC pour une conception flexible
- Conçu pour 50 W et 3 A pour les applications haute puissance
- Options de tension de bobine : 12 VDC et 24 VDC
- Conditionnement spécial de la bobine avec brochage PCB ; câblage en l’air pour les contacts de commutation
- Remplacement idéal des relais à contacts au mercure
- Montage traversant (through-hole) avec sorties axiales
- Isolation élevée pour les systèmes critiques pour la sécurité
| Tension de bobine (VDC) | 12, 24 |
| Résistance de bobine (Ω) | 230-700 |
| Type de contact | 1A (SPST) Normalement ouvert (N.O.), 1B (SPST) Normalement fermé (N.C.) |
| Puissance nominale max. | 50W/10000VDC/3A |
- Équipement médical : Défibrillateurs, générateurs électrochirurgicaux et isolation haute tension
- Test u0026amp; Mesure (ATE) : Commutation haute tension dans les systèmes de test automatisés
- Systèmes industriels : Contrôle haute tension dans les applications d’énergie et d’alimentation
- Équipement de test de câbles : Commutation fiable pour les essais d’isolation et de claquage
- Recherche haute tension : Commutation de précision en laboratoire et dans des configurations expérimentales
