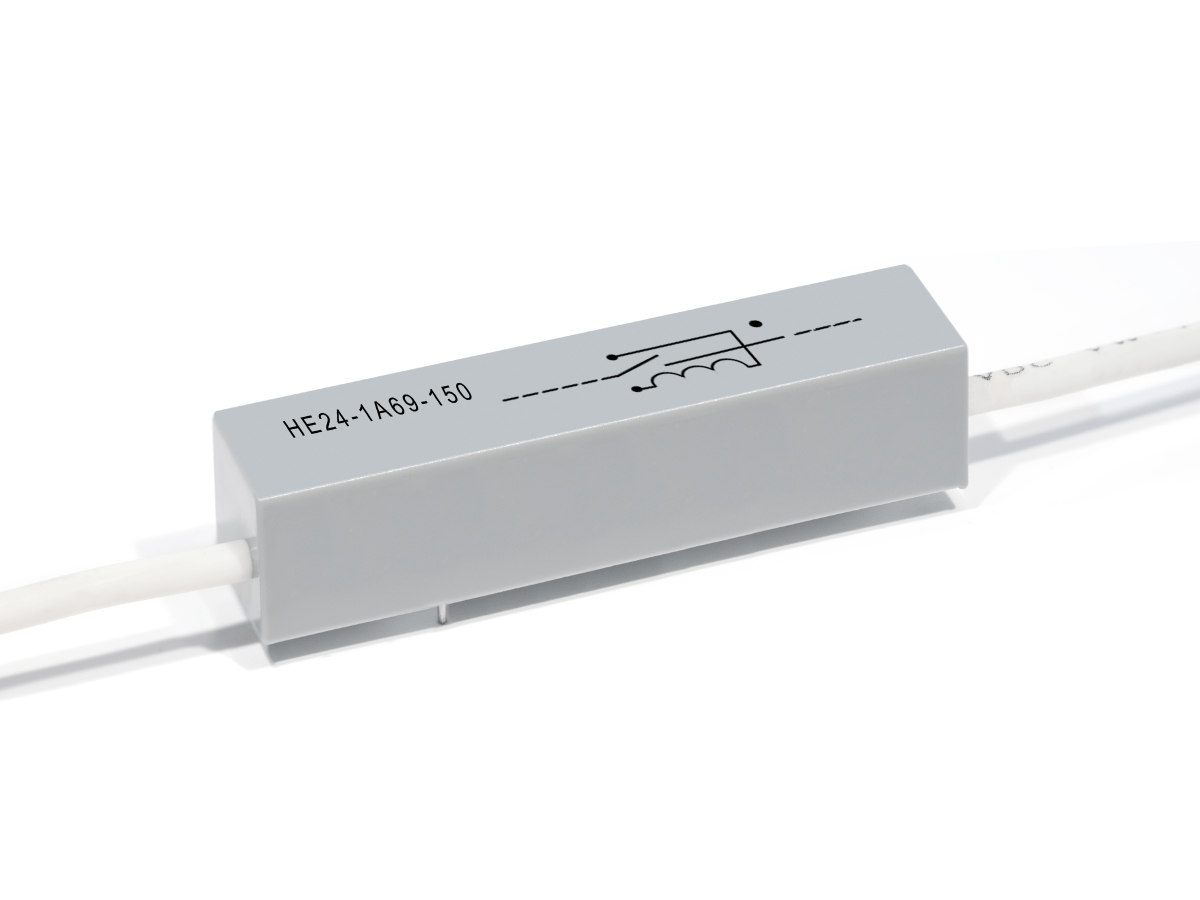

Relais Reed de la série HE
La Série HE est un relais reed haute tension conçu pour une commutation de précision dans des applications exigeantes nécessitant une isolation renforcée et de hautes performances en tenue au claquage. Capable de commuter jusqu’à 10 000 VDC et de résister à des tensions de claquage jusqu’à 15 000 VDC, la Série HE est idéale pour les systèmes médicaux, de test & mesure et industriels où la sécurité et la fiabilité sont essentielles.
Encapsulée dans de l’époxy pour une meilleure durabilité, la Série HE propose plusieurs configurations de broches pour PCB ainsi que des fils haute tension optionnels pour un câblage direct. Disponible en formes de contact SPST-NO (Form A), SPST-NC (Form B) et DPST-NO (Form 2A), elle prend en charge des tensions de bobine de 5 VDC, 12 VDC et 24 VDC, avec une puissance nominale jusqu’à 50 W et un courant admissible jusqu’à 3 A. Avec des distances de fuite dépassant 26 mm, la Série HE est un remplacement fiable des relais à mouillage au mercure dans les environnements haute tension.
- Commutation haute tension jusqu’à 10 000 VDC ; tension de claquage jusqu’à 15 000 VDC
- Configurations de contacts SPST-NO, SPST-NC et DPST-NO
- Conçu pour jusqu’à 50 W et 3 A
- Options de tension de bobine : 5 VDC, 12 VDC, 24 VDC
- Encapsulé en époxy avec plusieurs configurations de broches PCB
- Fils haute tension optionnels pour un câblage direct
- Distance de fuite >26 mm pour une isolation renforcée
- Options de montage traversant (through-hole) et de broches axiales
- Remplacement idéal des relais à mouillage au mercure
| Tension de bobine (VDC) | 5, 12, 24 |
| Résistance de bobine (Ω) | 50-1500 |
| Configuration de contact | 1A (SPST) Normalement ouvert (N.O.), 1B (SPST) Normalement fermé (N.C.), 2A (DPST) Normalement ouvert (N.O.) |
| Puissance nominale max. | 50W/10000VDC/3A |
- Équipement médical : Défibrillateurs, générateurs électrochirurgicaux et isolation haute tension
- Test u0026amp; mesure (ATE) : Commutation haute tension dans les systèmes de test automatisés
- Systèmes de test de câbles : Commutation fiable pour les tests d’isolation et de claquage
- Commandes industrielles : Commande de relais haute tension dans les systèmes d’énergie et d’alimentation
- Recherche haute tension : Commutation de précision en laboratoire et dans des configurations expérimentales
