Relais Reed de la série HF
La Série HF est un relais Reed haute fréquence et haute puissance conçu pour les applications RF et de télécommunications nécessitant une commutation fiable et une capacité de gestion de courant élevée. Capable de transporter jusqu’à 5 A à 30 MHz, la Série HF combine des performances robustes avec un contrôle précis du signal. Sa bobine, dans un boîtier spécialement conçu, dispose d’un brochage PCB uniquement pour la bobine, tandis que les contacts de commutation sont configurés pour un câblage direct (câblage en l’air), permettant une intégration flexible dans les systèmes RF.
Dotée d’un blindage électrostatique et magnétique externe breveté, la Série HF prend en charge les configurations de contacts SPST-NO (Form A), SPST-NC (Form B) et DPST-NO (Form 2A). Elle est donnée pour jusqu’à 25 W, 500 VDC et 1,5 A, avec des options de tension de bobine de 5 VDC, 12 VDC et 24 VDC. Avec une tension de claquage pouvant atteindre 9 000 VDC, la Série HF est idéale pour la commutation d’antennes, les émetteurs radio et les équipements de télécommunications haute fréquence.
- Performances haute fréquence : 5 A à 30 MHz
- Tension de claquage jusqu’à 9 000 VDC pour une isolation haute tension
- Configurations de contacts SPST-NO, SPST-NC et DPST-NO
- Homologué pour 25 W, 500 VDC et 1,5 A
- Options de tension de bobine : 5 VDC, 12 VDC, 24 VDC
- Blindage électrostatique et magnétique breveté pour l’intégrité du signal

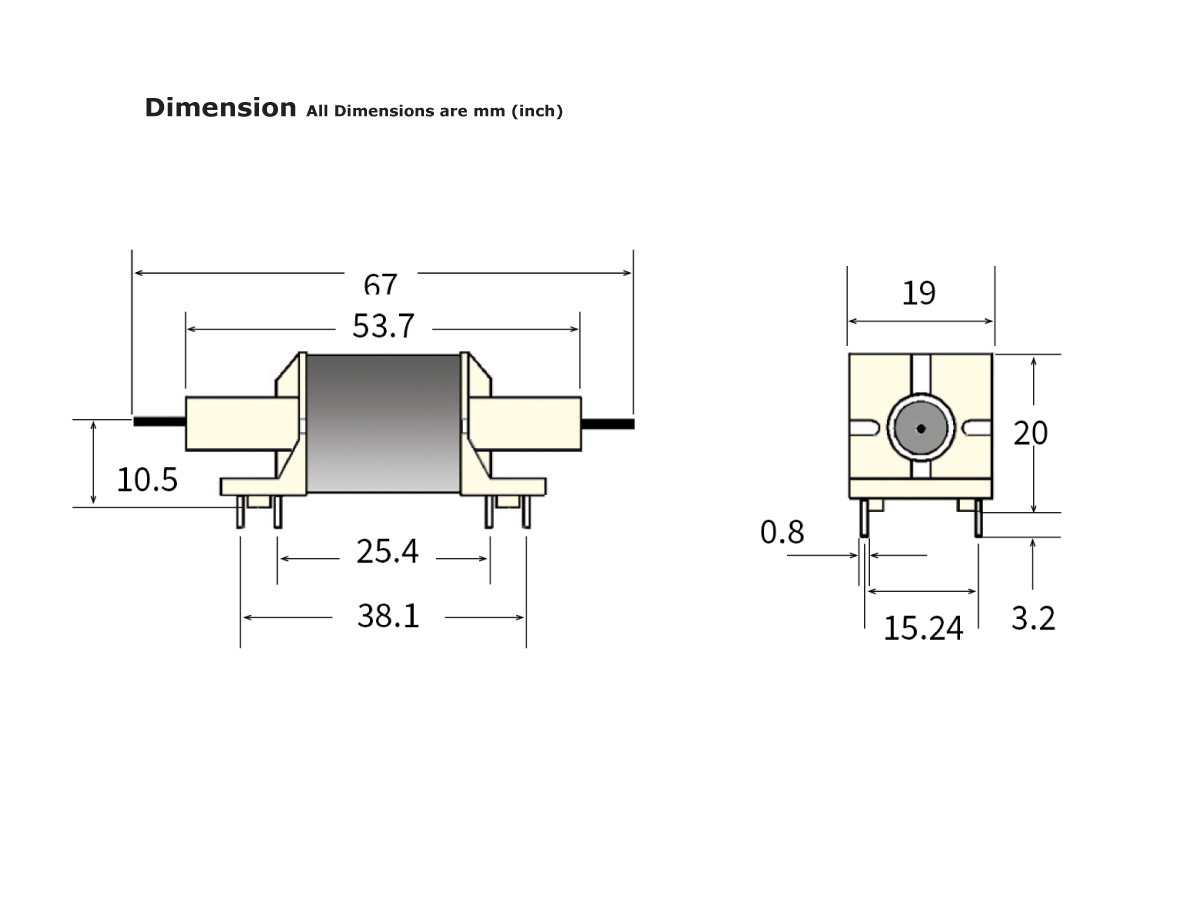

- Conditionnement spécial de la bobine avec brochage PCB ; câblage en l’air pour les contacts de commutation
- Montage à fils axiaux pour une intégration sécurisée
- Idéal pour les applications RF et de commutation haute puissance
| Tension de bobine (VDC) | 5, 12, 24 |
| Résistance de bobine (Ω) | 250-1000 |
| Configuration des contacts | 1A (SPST) Normalement ouvert (N.O.), 1B (SPST) Normalement fermé (N.C.), 2A (DPST) Normalement ouvert (N.O.) |
| Puissance nominale max. | 25W/500VDC/1.5A |
- Systèmes d’antenne : Commutation émission/réception dans les réseaux RF
- Émetteurs radio : Routage du signal de 1 MHz à 30 MHz
- Équipements de télécommunications : Commande de relais haute fréquence
- Test & mesure : Commutation RF dans des configurations de test automatisées
- Systèmes RF industriels : Commutation à fort courant dans les modules de communication
