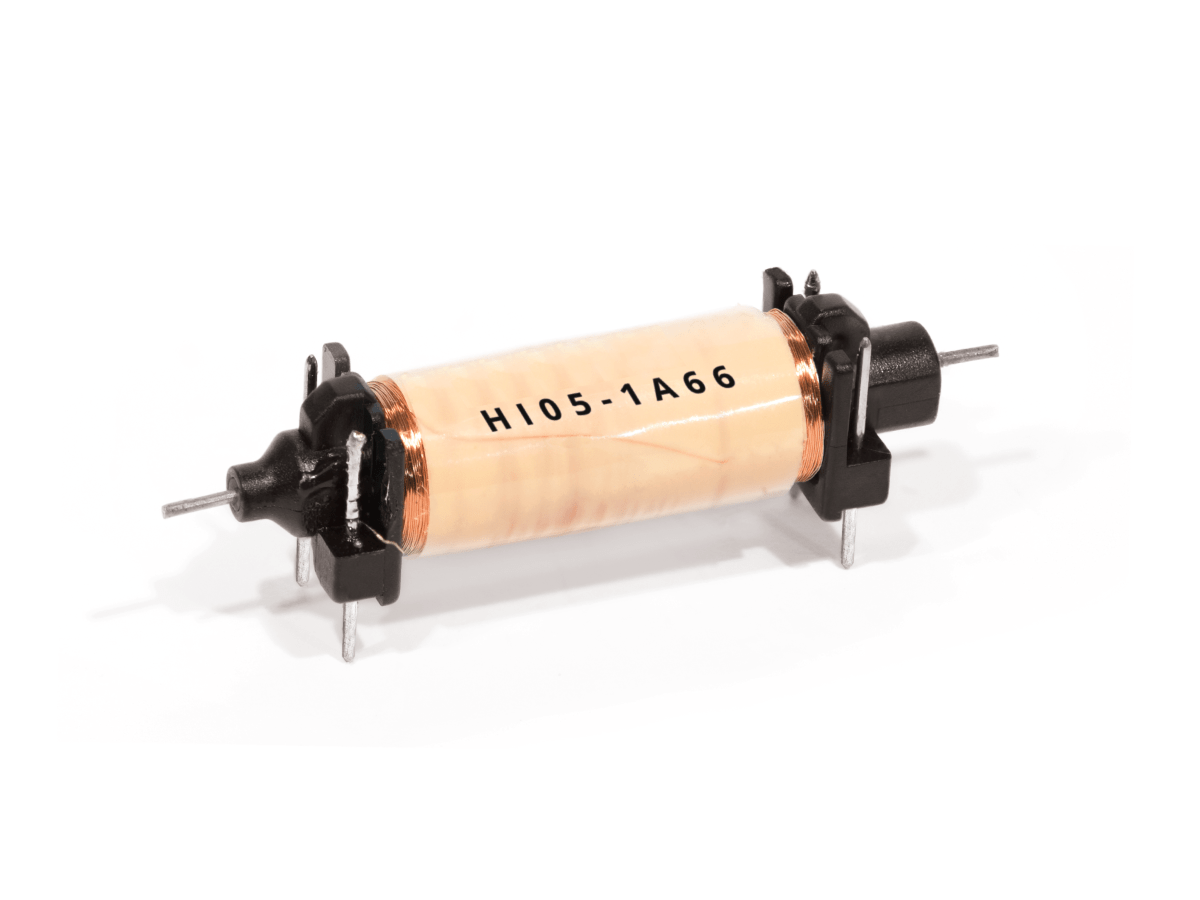

Relais Reed de la série HI
La Série HI est un relais reed haute tension et à forte isolation, conçu pour une fuite ultra-faible et une commutation de précision dans des environnements exigeants. Conçue avec des distances de fuite étendues et des matériaux spécialisés, la Série HI atteint une résistance d’isolement supérieure à 10¹⁴ Ω, ce qui la rend idéale pour les applications nécessitant des courants de fuite au niveau du picoampère et une rigidité diélectrique élevée.
Disponible en configurations de contacts SPST-NO (Form A), la Série HI prend en charge des tensions de bobine de 5 VDC et 12 VDC, et est donnée jusqu’à 100 W, 1000 VDC et 1,0 A. Son design à châssis ouvert et sa grande distance de fuite garantissent un fonctionnement sûr dans les systèmes haute tension, tandis que le montage traversant (through-hole) assure une intégration fiable sur PCB. La Série HI est une solution de confiance pour les tests et mesures, les systèmes de contrôle et les équipements médicaux nécessitant une isolation élevée et une grande fiabilité.
- Résistance d’isolement ultra-élevée >10¹⁴ Ω pour un courant de fuite minimal
- Configuration de contact SPST-NO (Form A)
- Conçu pour 100 W, 1000 VDC et 1,0 A
- Options de tension de bobine : 5 VDC et 12 VDC
- Distance de fuite élevée pour une sécurité renforcée dans les environnements haute tension

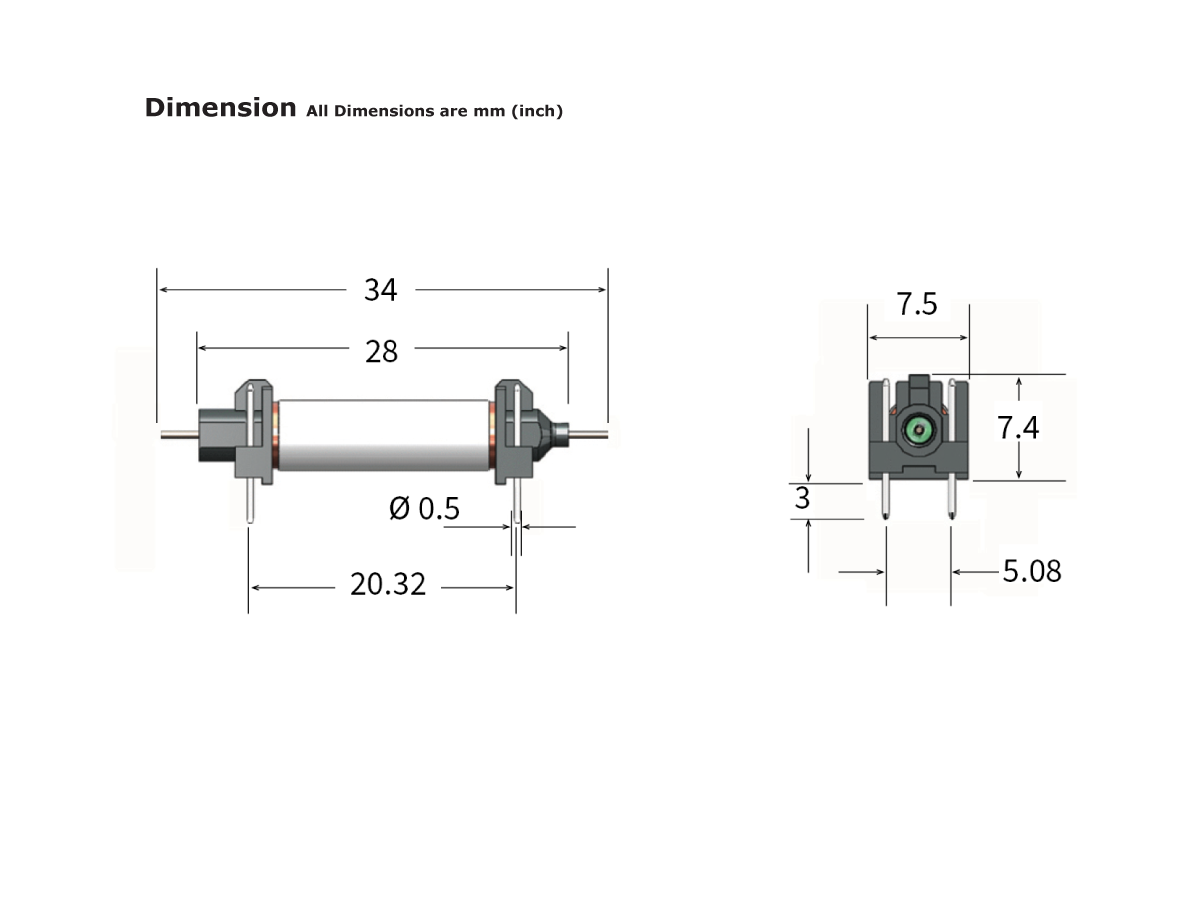

- Conception à châssis ouvert pour une stabilité thermique et mécanique
- Montage traversant (through-hole) pour une intégration PCB sécurisée
- Idéal pour une commutation de précision dans les applications à faible fuite
| Tension de bobine (VDC) | 5, 12 |
| Résistance de bobine (Ω) | 140-900 |
| Configuration de contact | 1A (SPST) Normalement ouvert (N.O.) |
| Puissance nominale max. | 100W/1000VDC/1A |
- Test & Mesure (ATE) : Commutation à forte isolation dans des systèmes de test sensibles
- Équipements médicaux : Routage de signaux à faible fuite dans des dispositifs de diagnostic
- Systèmes de contrôle : Commutation fiable dans des environnements industriels haute tension
- Tests de semi-conducteurs : Isolation de précision dans des plateformes de test automatisées
- Instrumentation : Intégrité du signal dans des configurations de mesure ultra-sensibles
