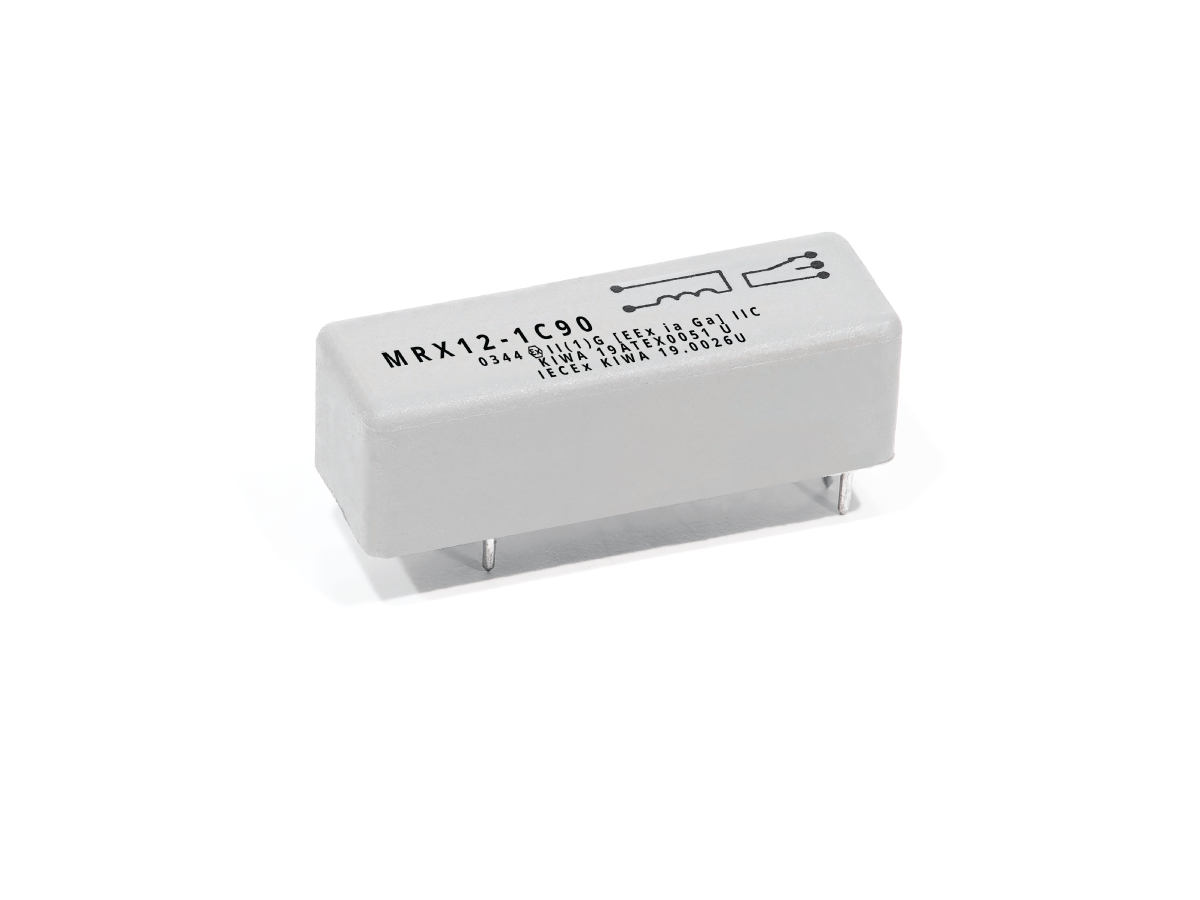

Relais Reed de la série MRX
La série MRX est un relais Reed robuste, à sécurité intrinsèque, conçu pour les environnements dangereux nécessitant une isolation galvanique entre les circuits à sécurité intrinsèque et les circuits non à sécurité intrinsèque. Certifiée selon les normes ATEX (KIWA 19ATEX0051 U) et IECEx (KIWA 19.0026U), la série MRX est approuvée pour une utilisation en Zone 0 dans des atmosphères gazeuses et de vapeurs, ce qui la rend idéale pour l’exploitation minière, le traitement chimique et l’automatisation industrielle.
Conçue pour être fiable dans des conditions extrêmes, la série MRX fonctionne sur une large plage de températures de –40°C à +85°C, et prend en charge des tensions de crête jusqu’à 375 VDC avec des puissances nominales jusqu’à 50 W. Elle est disponible en plusieurs configurations de contacts, notamment SPST-NO (1A), SPDT (1C), DPST-NO (2A), DPDT (2C) et 4PST-NO (4A). Le montage traversant (through-hole) garantit une intégration sûre, tandis que la protection par diode en option et les variantes à forte isolation améliorent la sécurité et les performances.
Type de protection : II (1) G [Ex ia Ga] IIC
Conformément à : EN 60079-0 : 2018, EN 60079-11 : 2012
- Certifié ATEX & IECEx pour des applications intrinsèquement sûres
- Tension de commutation de crête jusqu’à 375 VDC, puissance nominale jusqu’à 50 W
- Large plage de température de fonctionnement : –40°C à +85°C
- Configurations de contact : 1A, 1C, 2A, 2C, 4A
- Options de tension de bobine : 5 VDC, 12 VDC et 24 VDC
- Type de montage : traversant (THT)
- Protection par diode en option pour la suppression de la bobine
- Haute isolation et distance de fuite élevée pour un faible courant de fuite
- Conçu pour une séparation galvanique en zones dangereuses
- Type de protection : II (1) G [Ex ia Ga] IIC
| Tension de la bobine (VDC) | 5, 12, 24 |
| Résistance de la bobine (Ω) | 360 – 5580 |
| Type de contact | 1-4A normalement ouvert (N.O.), 1C (SPDT) inverseur, etc. |
| Puissance nominale max. | 10W/170VDC/0.5A |
- Industrie minière u0026amp; chimique : Commutation intrinsèquement sûre dans des atmosphères explosives
- Automatisation des procédés : Commande de relais fiable en zones dangereuses
- Test u0026amp; mesure (ATE) : Isolation haute tension dans des systèmes de test de précision
- Raffineries u0026amp; usines pétrochimiques : Routage sûr des signaux dans des environnements inflammables
- Contrôles industriels : Isolation galvanique dans des systèmes critiques pour la sécurité
