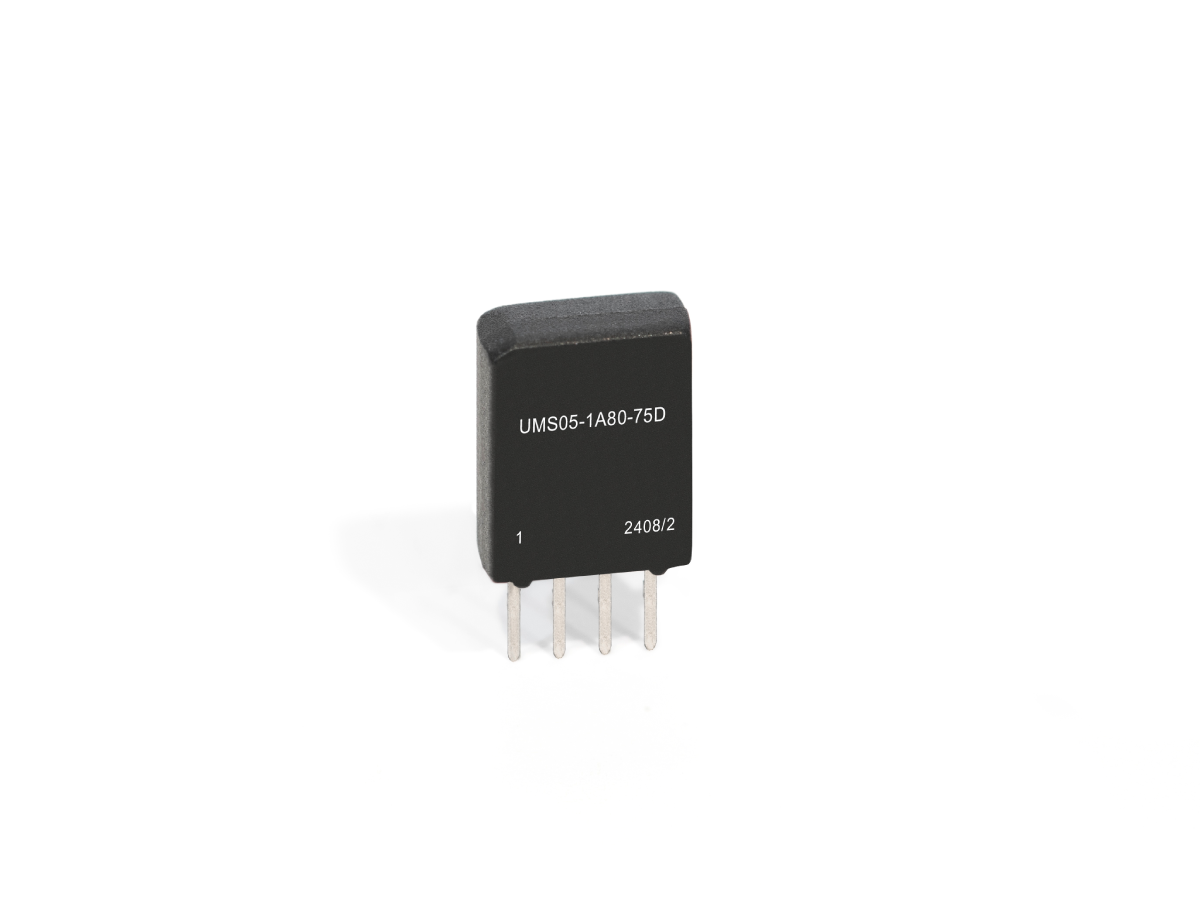

Relais Reed de la série UMS

La série UMS est un relais reed ultraminiature de qualité instrumentation, conçu pour les implantations PCB haute densité et la commutation de précision dans des systèmes électroniques compacts. Mesurant près de 50% de moins que la série MS standard, la série UMS est idéale pour des matrices empilées de façon très serrée dans les applications de test et mesure, de télécommunications et de sécurité.

Logée dans un boîtier micro single-in-line (SIL), la série UMS présente une configuration de contacts SPST-NO (Form 1A) et prend en charge des tensions de bobine de 5 VDC avec une résistance de bobine comprise entre 400 et 500 Ω. Donnée pour jusqu’à 10 W, 170 VDC et 0,5 A, elle intègre un blindage magnétique interne et une protection par diode en option pour une meilleure intégrité du signal et une fiabilité accrue. La certification UL garantit la conformité aux normes de sécurité internationales.

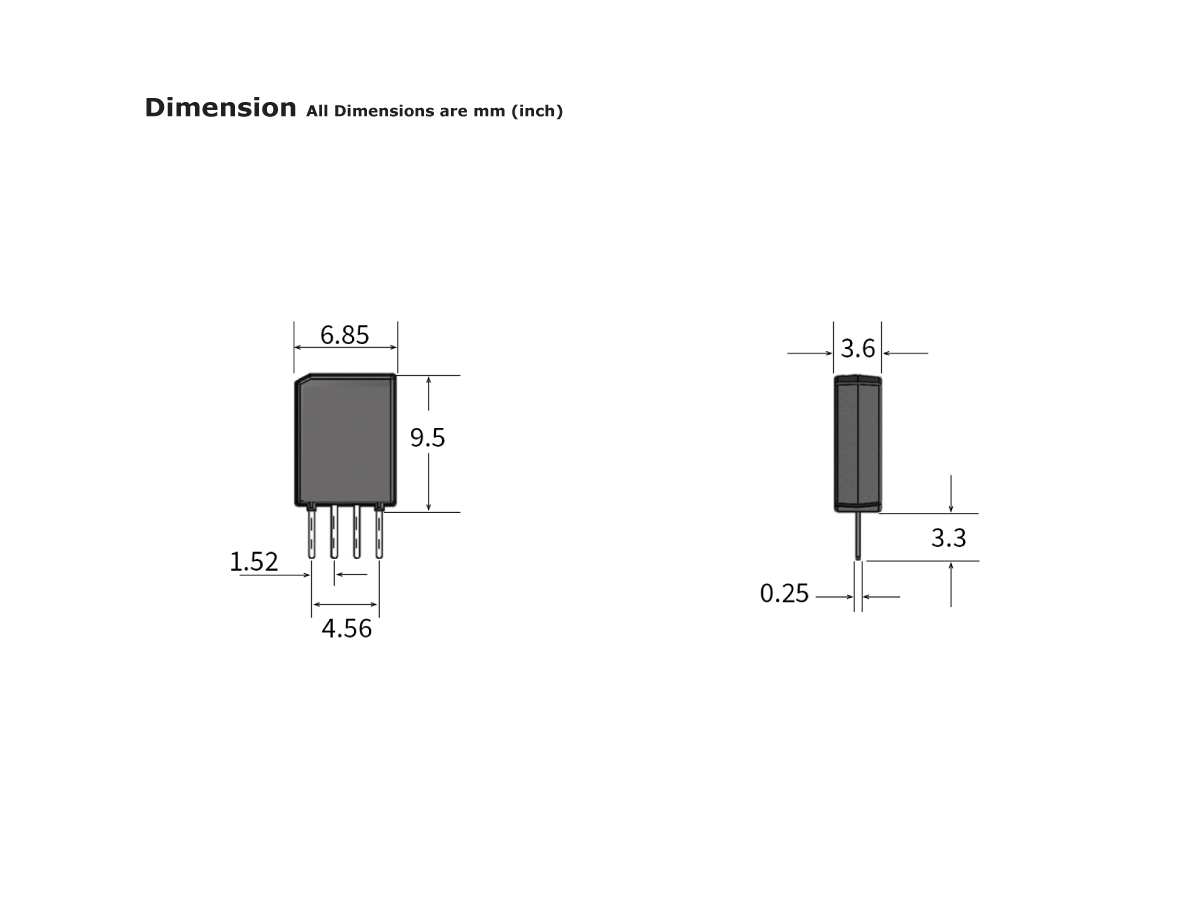

• Boîtier SIL ultraminiature — 50 % plus petit que la série MS
• Configuration de contact SPST-NO (Form 1A)
• Homologué pour une capacité de commutation de 10 W, 170 VDC et 0,5 A
• Tension de bobine : 5 VDC
• Résistance de bobine : 400–500 Ω
• Blindage magnétique interne pour l’isolation des signaux
• Protection par diode en option pour la suppression sur bobine
• Certificat de conformité UL pour garantir la sécurité
• Montage traversant (THT) pour une intégration sécurisée sur PCB
• Optimisé pour les matrices de relais haute densité

• Test & Mesure (ATE): Réseaux de relais compacts pour une commutation de précision
• Télécommunications: Acheminement des signaux dans des modules réseau miniaturisés
• Systèmes de sécurité: Commutation fiable dans les dispositifs d’alarme et de contrôle d’accès
• Électronique industrielle: Intégration de relais peu encombrante dans des systèmes embarqués
• Dispositifs médicaux: Commande de relais compacte dans les équipements de diagnostic
