Aimant de la série PM

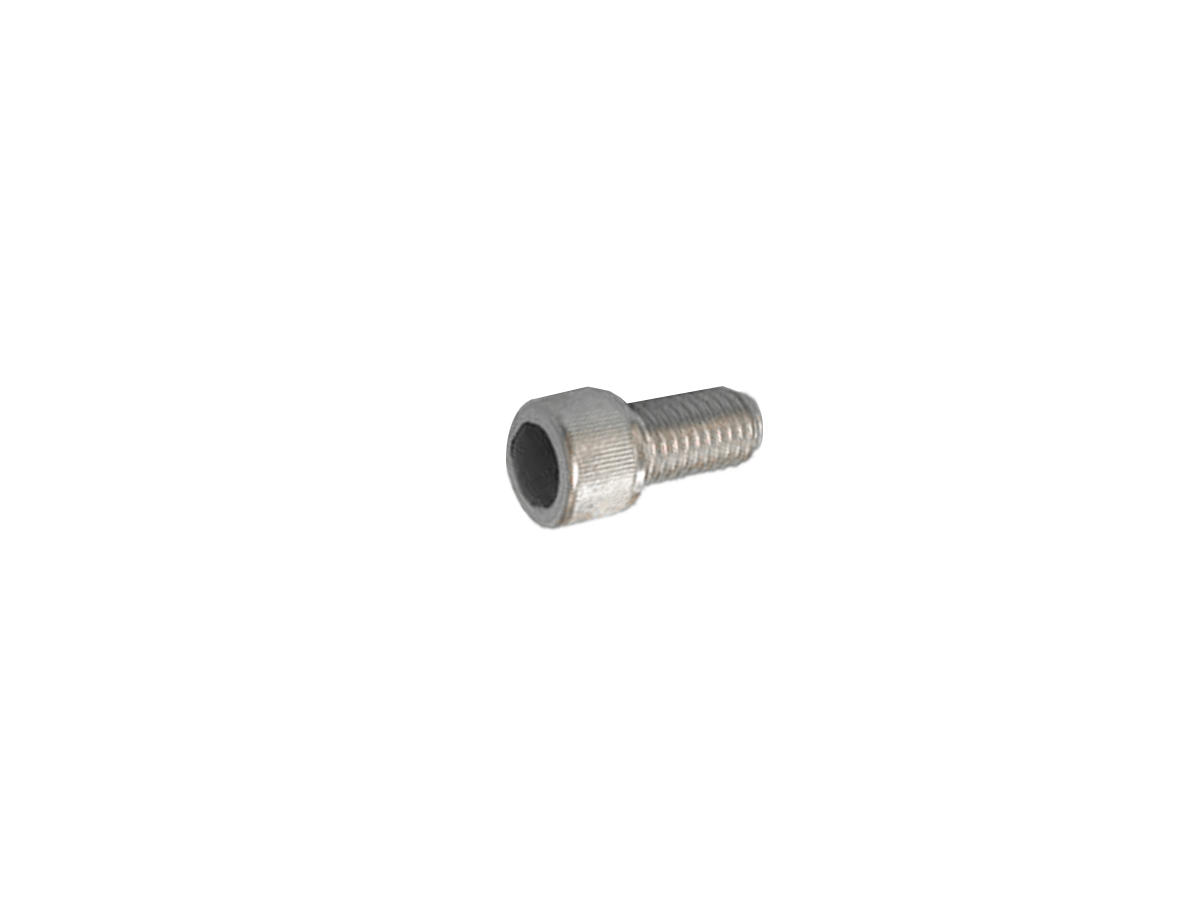

L’aimant de la série PM est un aimant au Néodyme haute résistance, solidement logé dans une vis à tête cylindrique à six pans creux (BTR) en acier inoxydable, offrant une solution robuste et compacte pour les applications de détection de proximité et de déclenchement magnétique. Disponible en versions Pôle Nord et Pôle Sud, cette série offre une flexibilité pour des exigences de détection spécifiques à la polarité.
Notes de conception :

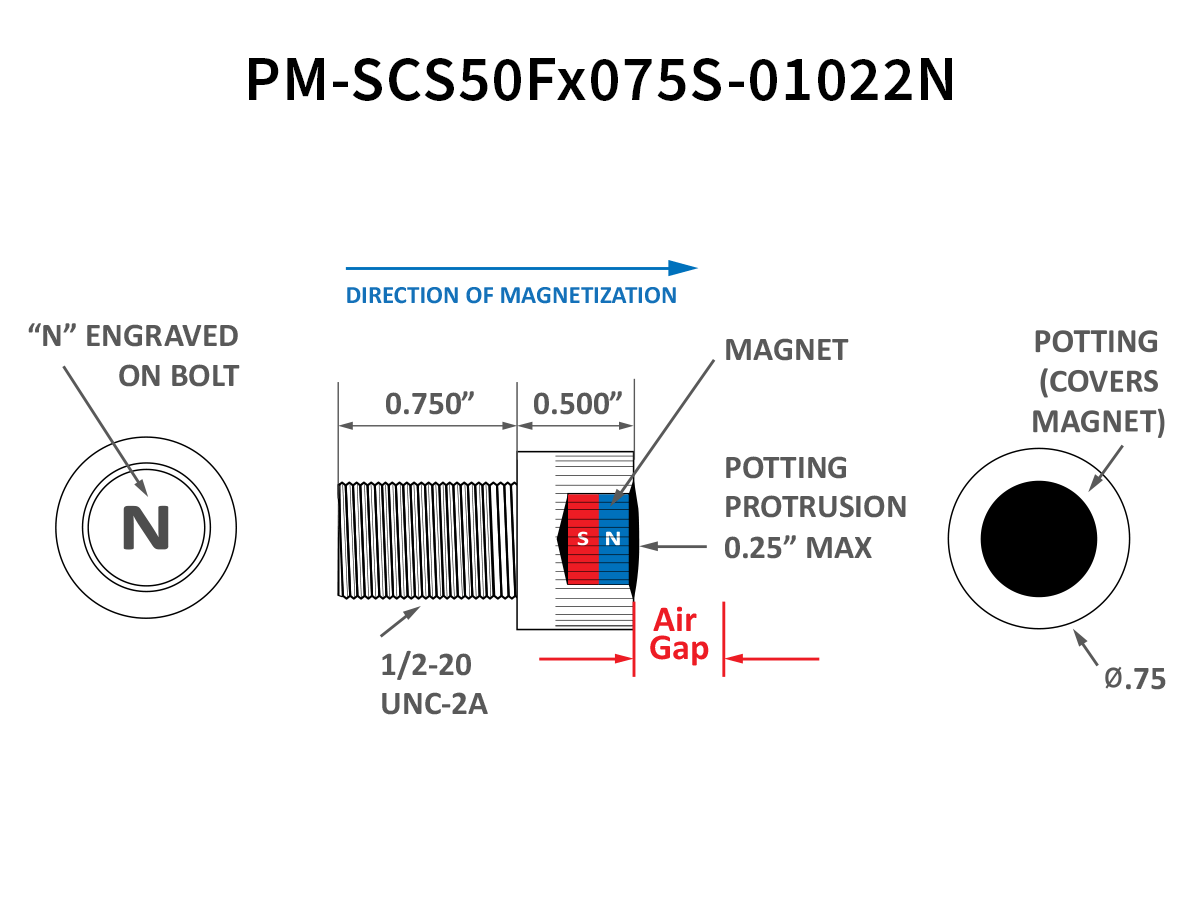

- L’entrefer est mesuré de la face du capteur à la surface du Pôle Sud de l’aimant.
- Gravure claire « S » sur la version Pôle Sud ou « N » pour la version Pôle Nord, garantissant une identification visuelle rapide lors de l’installation.
- Les entrefers sont calculés et varieront légèrement d’une pièce à l’autre.
- Utilise de la quincaillerie de montage non magnétique lors de l’installation.
- Réfère-toi à la fiche des spécifications du capteur pour déterminer la plage d’entrefer de fonctionnement.
- La présence de métaux ferreux à proximité de l’aimant modifie l’intensité du champ à l’emplacement du capteur.
- La présence d’acier, d’aimants ou de champs électromagnétiques affectera la plage d’entrefer de fonctionnement.
- Sélection de polarité : Choisis entre les versions Pôle Nord ou Pôle Sud pour correspondre à l’orientation du capteur ou aux exigences du système.
- Marquage gravé : Une gravure « S » bien visible sur la variante Pôle Sud ou « N » pour la variante Pôle Nord garantit une identification visuelle rapide lors de l’installation.
- Construction surmoulée : L’aimant est solidement intégré dans le corps du boulon pour une durabilité accrue et une meilleure protection contre l’environnement.
- Intégration compacte : Idéal pour les applications nécessitant une solution de montage fileté avec une fonctionnalité magnétique intégrée.
| Spécifications du matériau (25°C) | 300-01-022 NEO 35 SH |
| Type de traitement | Fritté |
| BR Gauss | 11,700 Min. |
| HC Oersted | 11,000 Min. |
| HCI Oersted | 21,000 Min. |
| BH Max MGOE | 35 Typ. |
| Coeff. de température BR (%/°C) | -0.10 Typ. |
| Perm. de recul (UREC) | 0.19% Typ. |
| Temp. de Curie TC (°C) | 310 Typ. |
| Temp. de fonctionnement max (°C) | 150 Typ. |
| Placage, NI (mils) | 0.6 Typ. |
- Automatisation industrielle : Utilisé dans les machines pour la détection de position et l’actionnement magnétique.
- Systèmes de sécurité : Permet le déclenchement magnétique dans les systèmes de contrôle d’accès et d’alarme.
- Équipements médicaux : Convient à la détection sans contact dans des environnements stériles.
- Systèmes automobiles : S’intègre aux composants des véhicules pour la détection de proximité.
- Robotique : Fournit des points de référence magnétiques précis pour le contrôle du mouvement.
- Assemblages sur mesure : Idéal pour les OEM nécessitant des aimants intégrés dans des fixations mécaniques.
