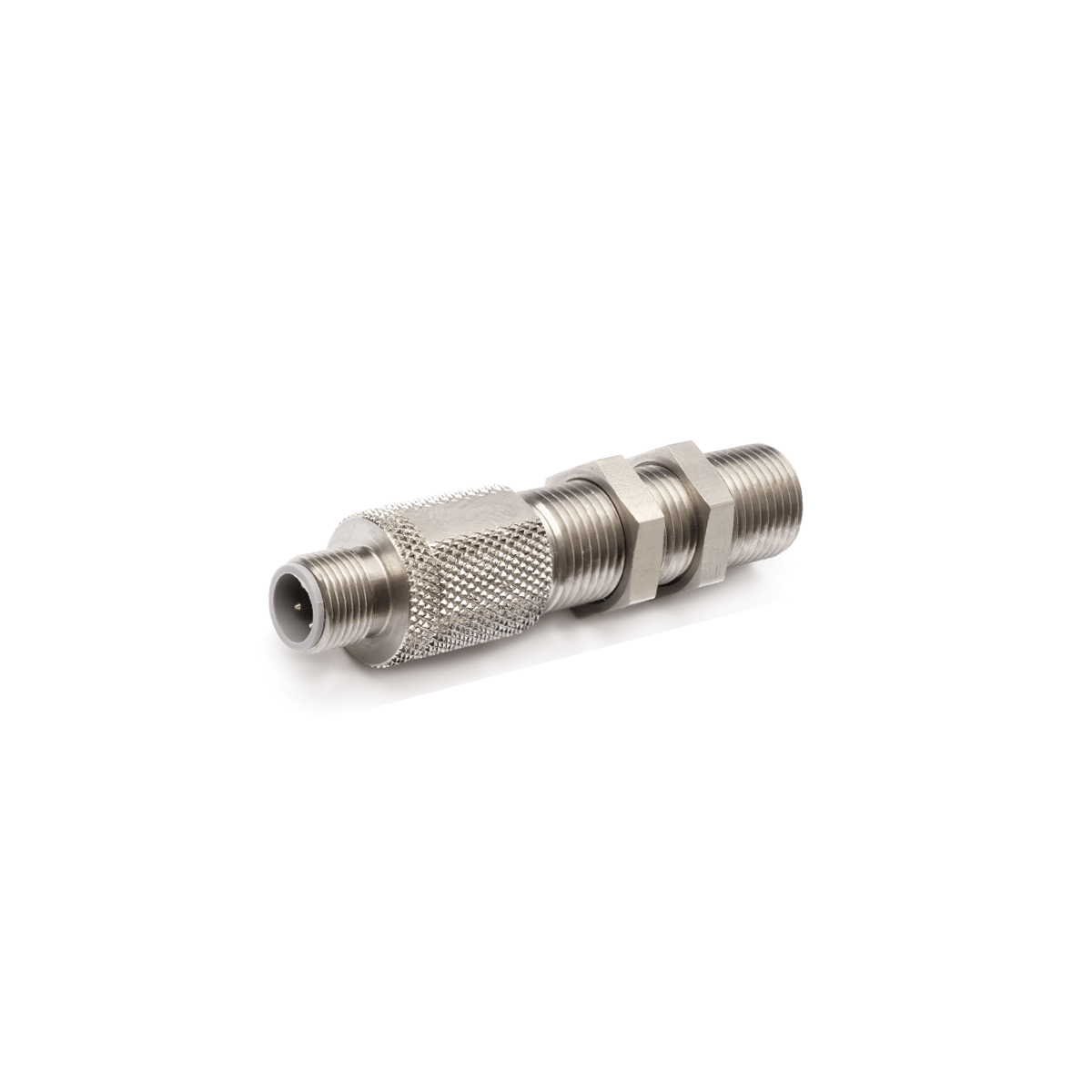

Capteur de vitesse et de direction à quadrature de dent d’engrenage de la série DQ
La série DQ offre une détection précise, sans contact, de la vitesse et du sens de rotation sur des cibles d’engrenages ferromagnétiques grâce à la technologie à effet Hall. Avec deux sorties numériques déphasées de 90°, ces capteurs en quadrature fournissent un retour fiable sur la vitesse et le sens de rotation, avec de véritables options à vitesse nulle ou quasi nulle disponibles pour les applications exigeantes de contrôle du mouvement.
Conçue pour détecter les dents d’engrenage et d’autres cibles ferromagnétiques, la série DQ prend en charge des engrenages jusqu’à 32 pitch et fournit deux sorties par dent pour une surveillance précise des équipements en rotation. Sa construction à semi-conducteurs, stable en température, offre une résistance aux chocs et aux vibrations, une durabilité en environnements sévères, et aucune pièce d’usure pour des performances fiables à long terme.
La série DQ est disponible dans une large gamme de boîtiers, de styles de montage, de sorties électriques et de configurations de connexion, notamment des boîtiers en aluminium, en acier inoxydable et en plastique ; des montages filetés et à bride ; ainsi que des options NPN, PNP, à drain ouvert, à collecteur ouvert et protégées contre les EMI. Cette flexibilité rend la série parfaitement adaptée à des applications telles que la détection de la vitesse des véhicules et des roues, la surveillance des transmissions, les équipements agricoles, les convoyeurs, les équipements d’automatisation, la mesure du régime moteur (tr/min) et le calage de l’arbre à cames et du vilebrequin.tors.

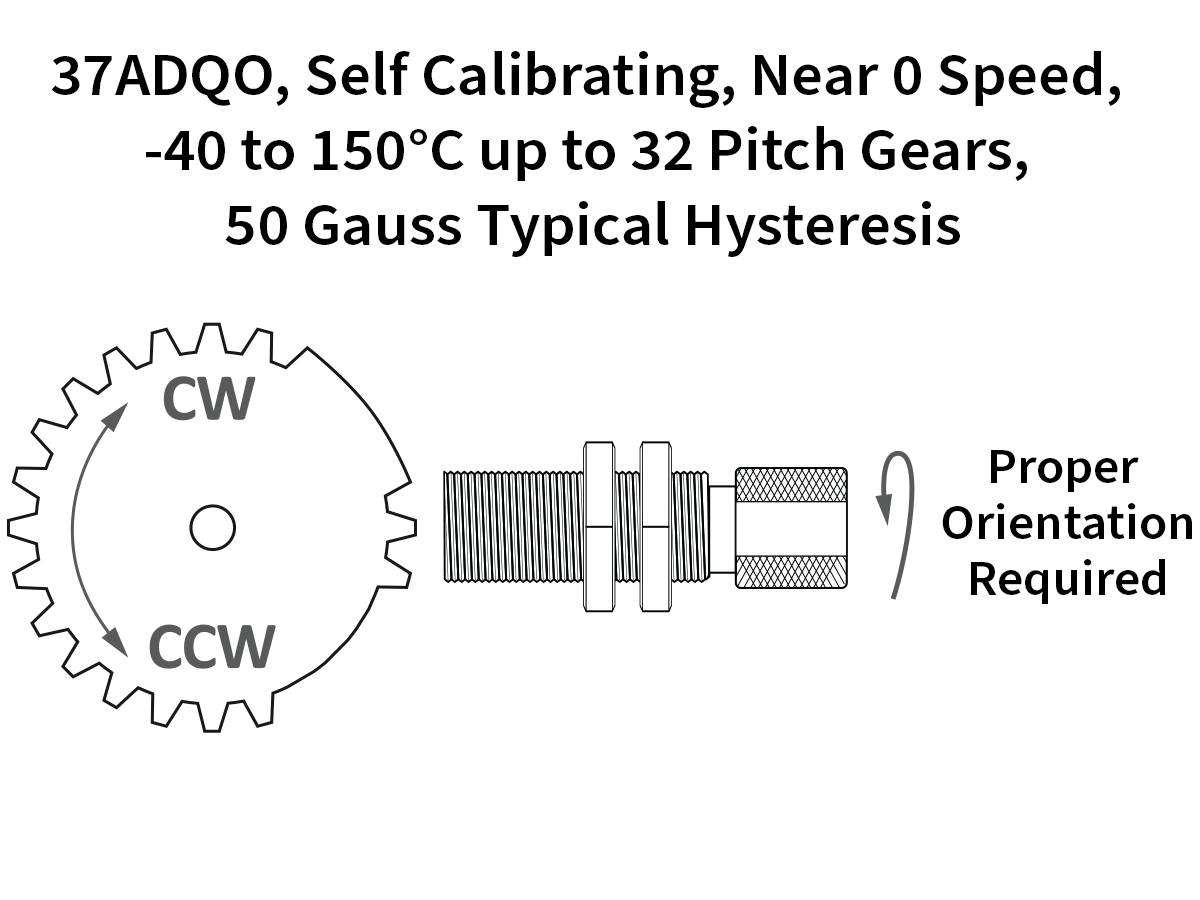

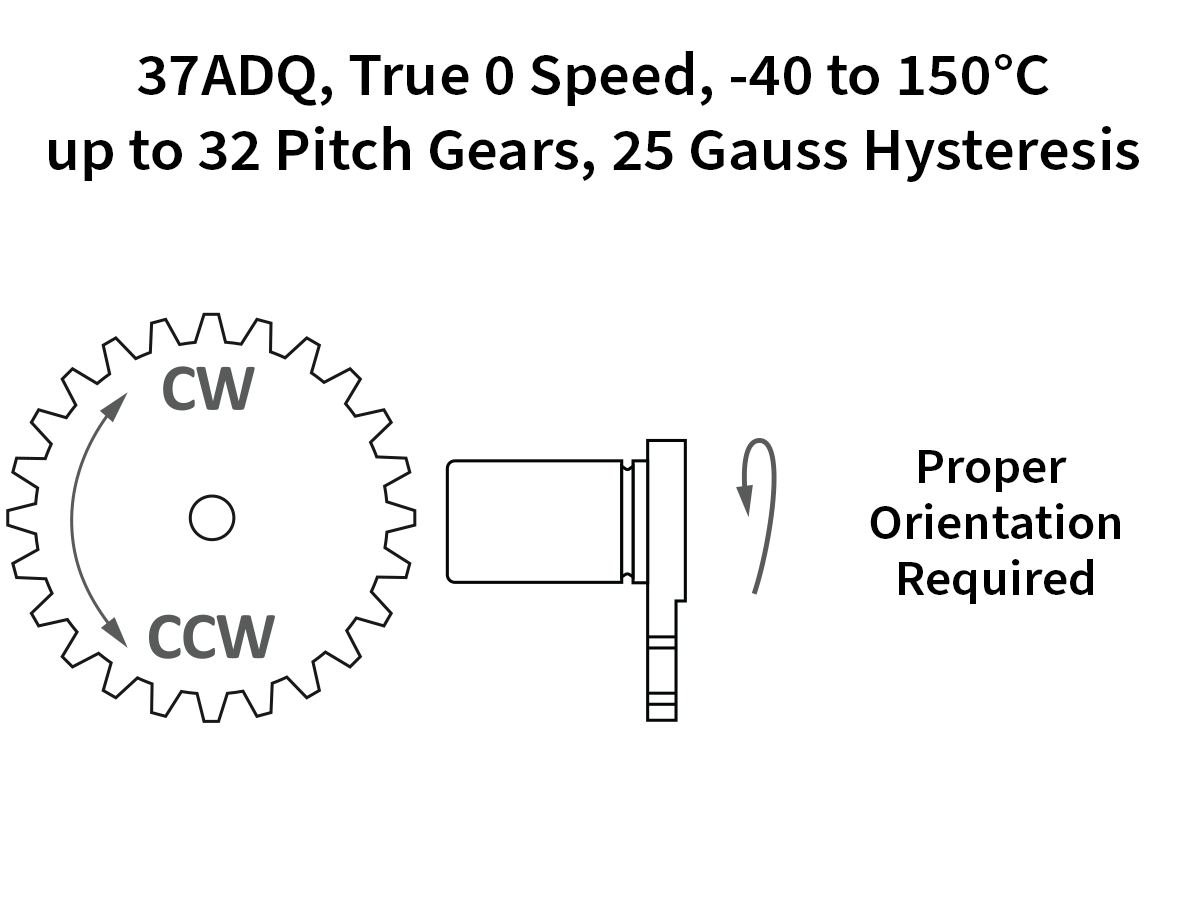

- Détection de vitesse nulle et quasi nulle pour une surveillance précise à basse vitesse

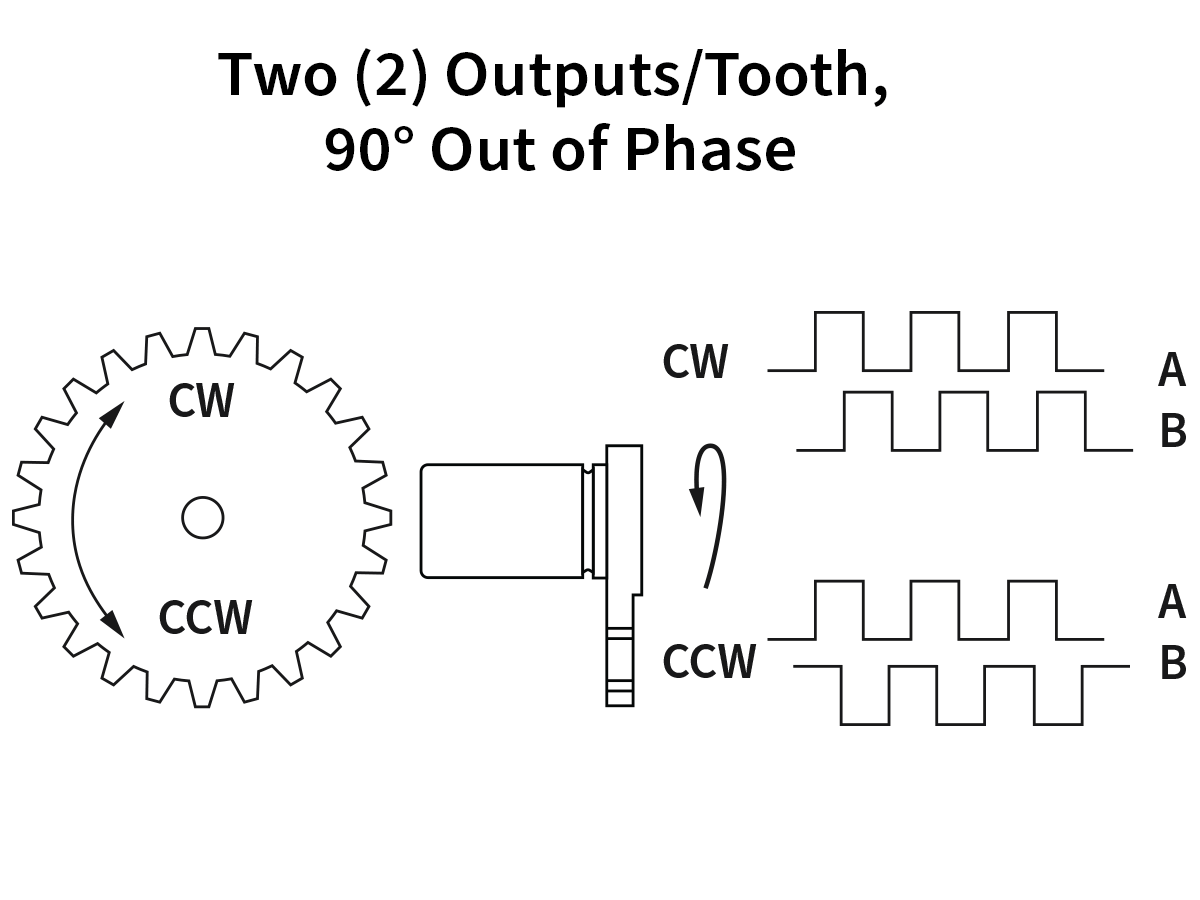

- Détection en quadrature avec deux sorties numériques, déphasées de 90°, pour la détection de la vitesse et du sens de rotation
- Conception à effet Hall à l’état solide, sans pièces mobiles, pour une fiabilité à long terme
- Détecte des cibles d’engrenage ferromagnétiques jusqu’à 32 pitch pour un large éventail d’applications de détection
- Deux sorties par dent d’engrenage pour un retour précis de vitesse, de sens de rotation et de position
- Performances stables en température, résistantes aux chocs et aux vibrations, pour les environnements difficiles
- Multiples configurations électriques, notamment NPN, PNP, collecteur ouvert, drain ouvert, et options protégées contre les EMI
- Options de montage flexibles, filetées et à bride, dans des boîtiers en aluminium, en acier inoxydable et en plastique
- Multiples configurations de connecteurs, câbles et fils pour une intégration système flexible

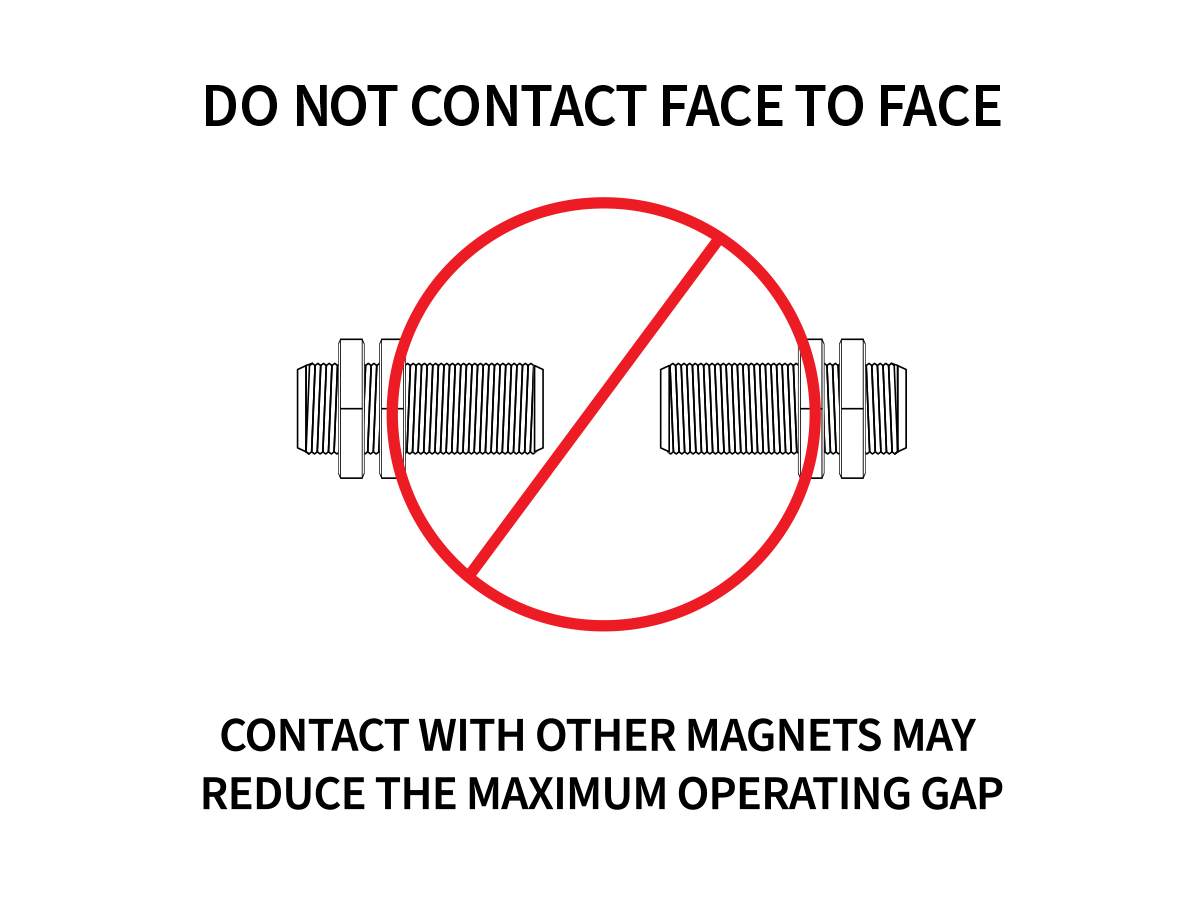

- Options de boîtier, électriques, de connexion et d’entrefer personnalisables pour répondre à des exigences d’application uniques
| Type de sortie | PNP, NPN, collecteur ouvert, drain ouvert, protégé contre les EMI |
| Matériau de l’actionneur | Métal ferreux, engrenage ferreux |
| Fréquence | 15 kHz |
| Tension d’alimentation, Vcc | 4.1 ~ 32V, selon la configuration électrique |
| Température de fonctionnement | -40 ~ 110 C (jusqu’à 150 C disponible) |
| Boîtier/format | Cylindre en acier inoxydable, cylindre en aluminium fileté, cylindre en plastique fileté, montage sur bride |
| Type de terminaison | Connecteur intégré, faisceau de câbles avec connecteur, fil libre en extrémité |
- Vitesse et sens de rotation des arbres et des engrenages dans les équipements agricoles
- Mesurer la vitesse et le sens de rotation dans les systèmes de convoyage
- Résolution de la vitesse et du sens de rotation dans les équipements d’automatisation
- Déterminer la vitesse des accessoires industriels et agricoles
- Fournir un retour de comptage des composants en production et en test
- Calage des cames et du vilebrequin
- Mesurer la vitesse d’avance des grues et des treuils
- Déterminer le régime moteur (tr/min)
- Mesurer la vitesse et le sens de déplacement des véhicules et des roues
- Surveiller les engrenages dans les transmissions
