Série DHS Interrupteur Hall double
La série DHS offre une détection magnétique fiable, sans contact, avec deux sorties numériques pour un retour directionnel. Conçus pour détecter les champs magnétiques des pôles nord et sud, les capteurs DHS fonctionnent comme des interrupteurs de fin de course directionnels, idéaux pour les applications nécessitant un suivi de position, un contrôle du mouvement ou une confirmation de direction.
Basés sur la technologie à effet Hall à semi-conducteurs, les capteurs DHS offrent un fonctionnement sans rebond, une hystérésis interne et des performances stables sur de larges plages de température. Avec des boîtiers robustes et des options de connexion flexibles, ils sont conçus pour durer dans des environnements automobiles, industriels et agricoles.

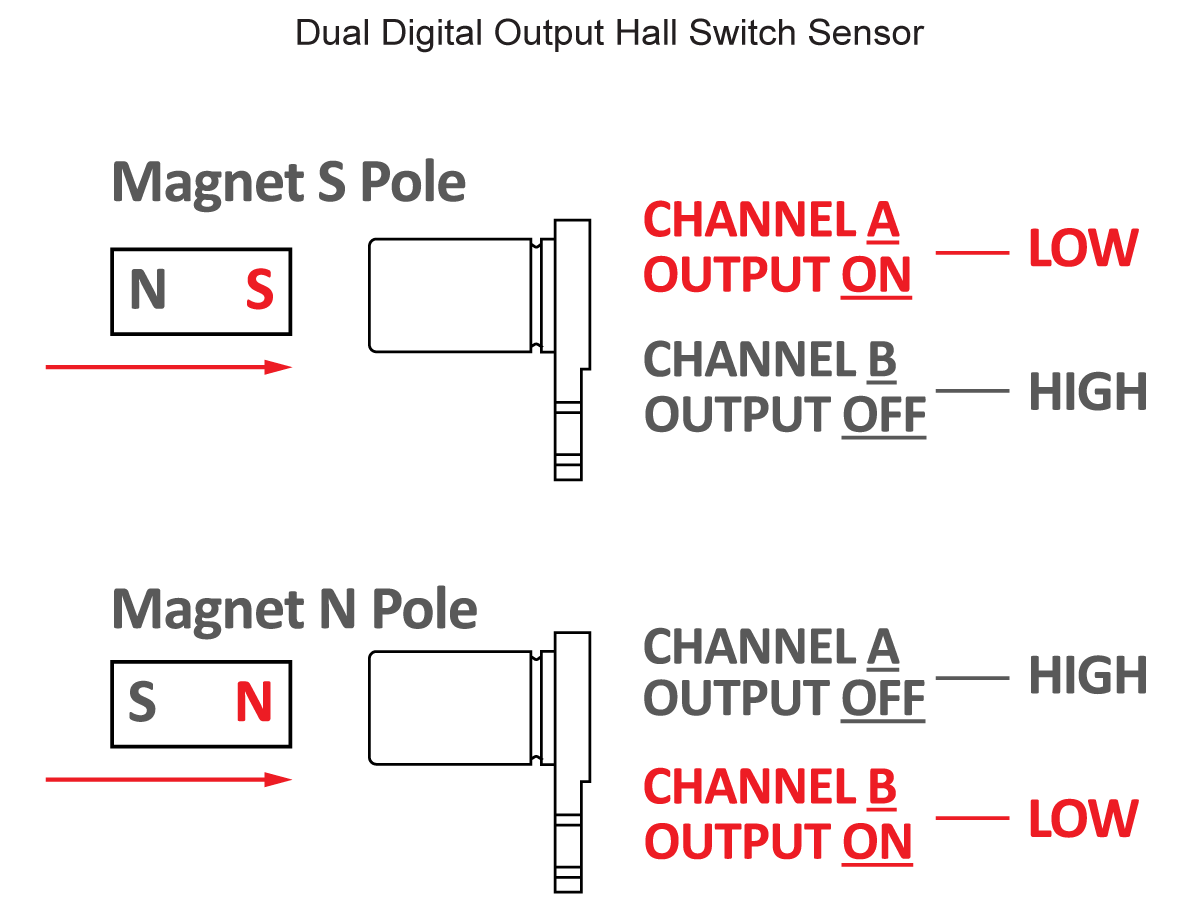

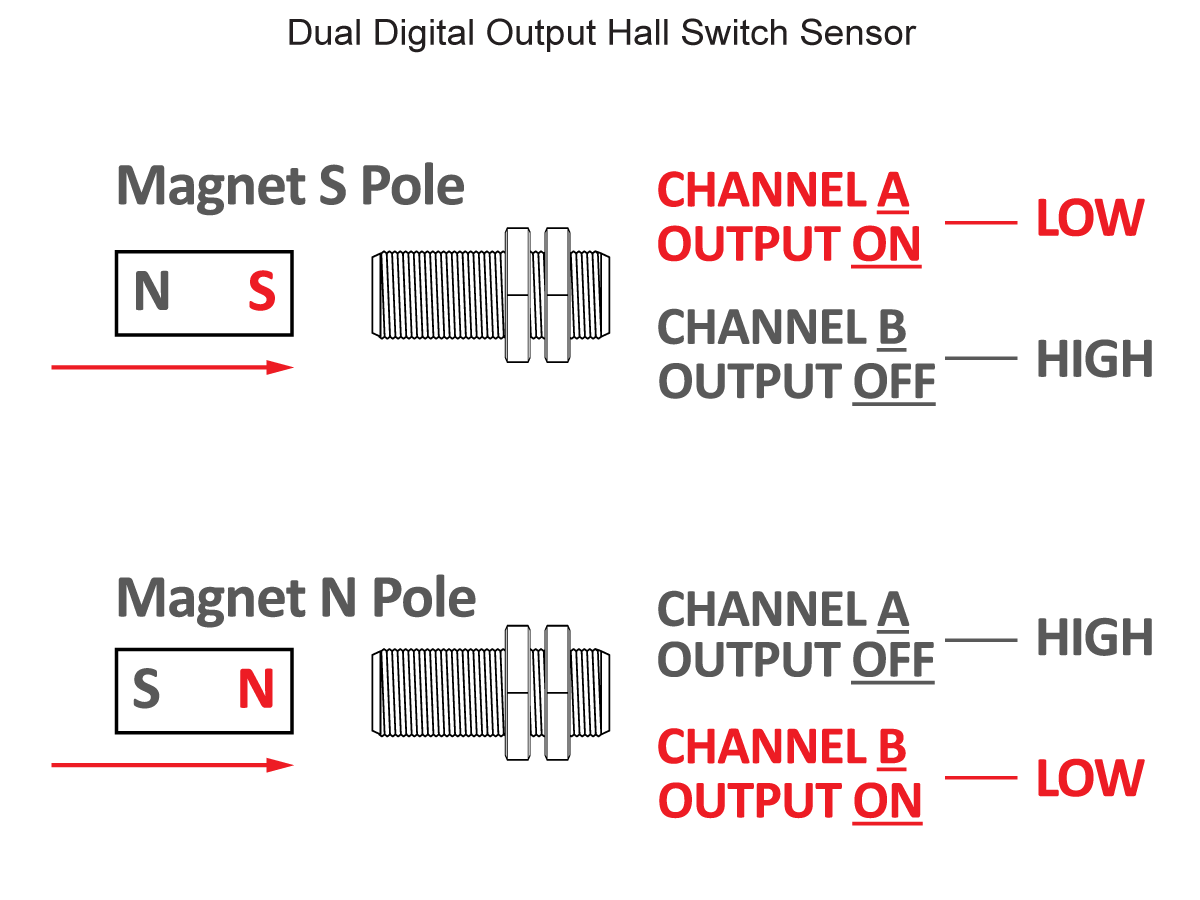

- Doubles sorties numériques pour un retour directionnel (Canal A & B)

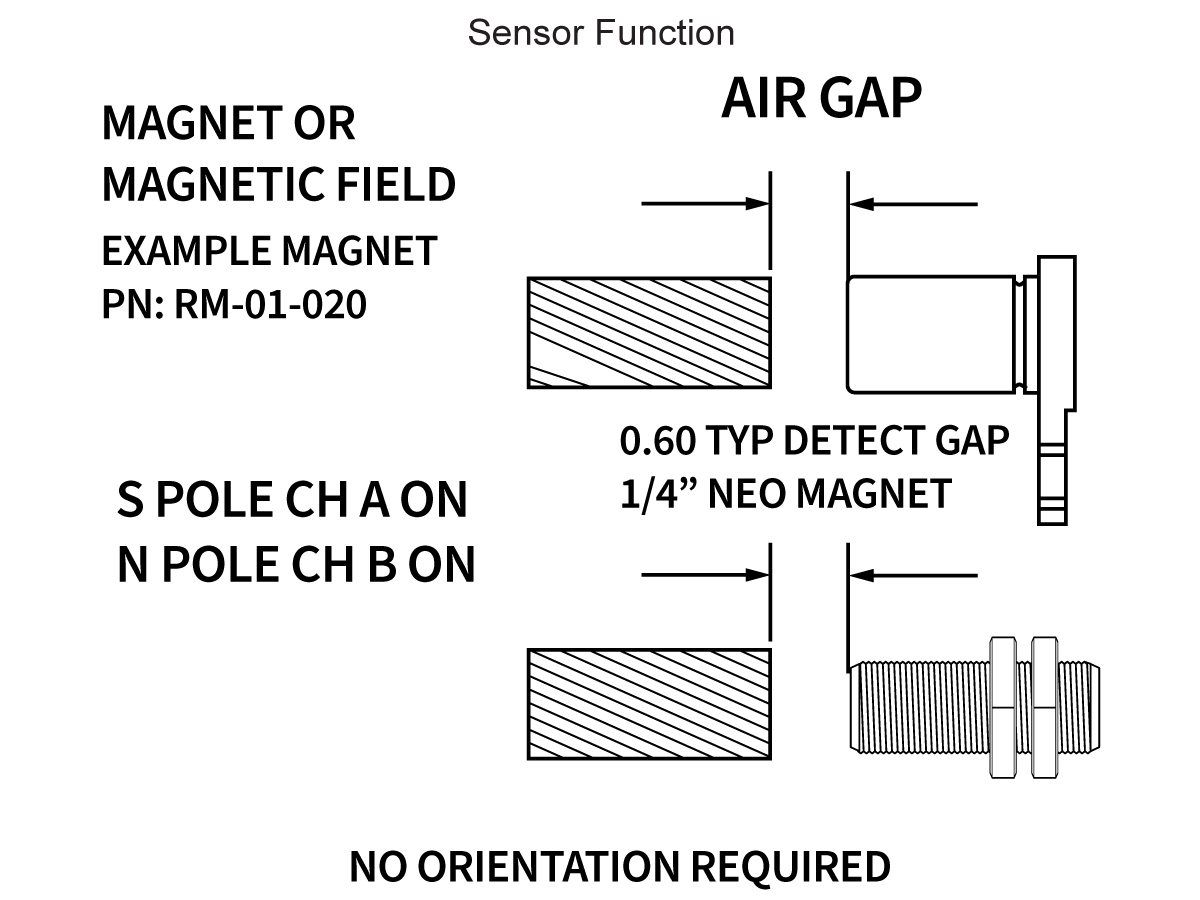

- Détection magnétique omnipolaire (sensibilité aux pôles nord et sud)
- Conception sans contact, à semi-conducteurs, pour une fiabilité à long terme
- Fonctionnement sans rebond avec hystérésis interne
- Large plage de température de fonctionnement pour les environnements difficiles
- Boîtiers compacts : moulés, aluminium, acier inoxydable
- Installation facile avec options de montage fileté ou sur bride
- Idéal pour la commutation de fin de course directionnelle, le suivi de position et les systèmes d’automatisation
- Large choix d’options de connectique avec fils libres, faisceaux de câbles avec connecteurs, ou connecteurs intégrés
| Type de sortie | NPN |
| Matériau de l’actionneur | Aimant |
| Fréquence | 50 kHz |
| Tension d’alimentation, Vcc | 4.2 ~ 24V |
| Temp. de fonctionnement | -40 ~ 110 C |

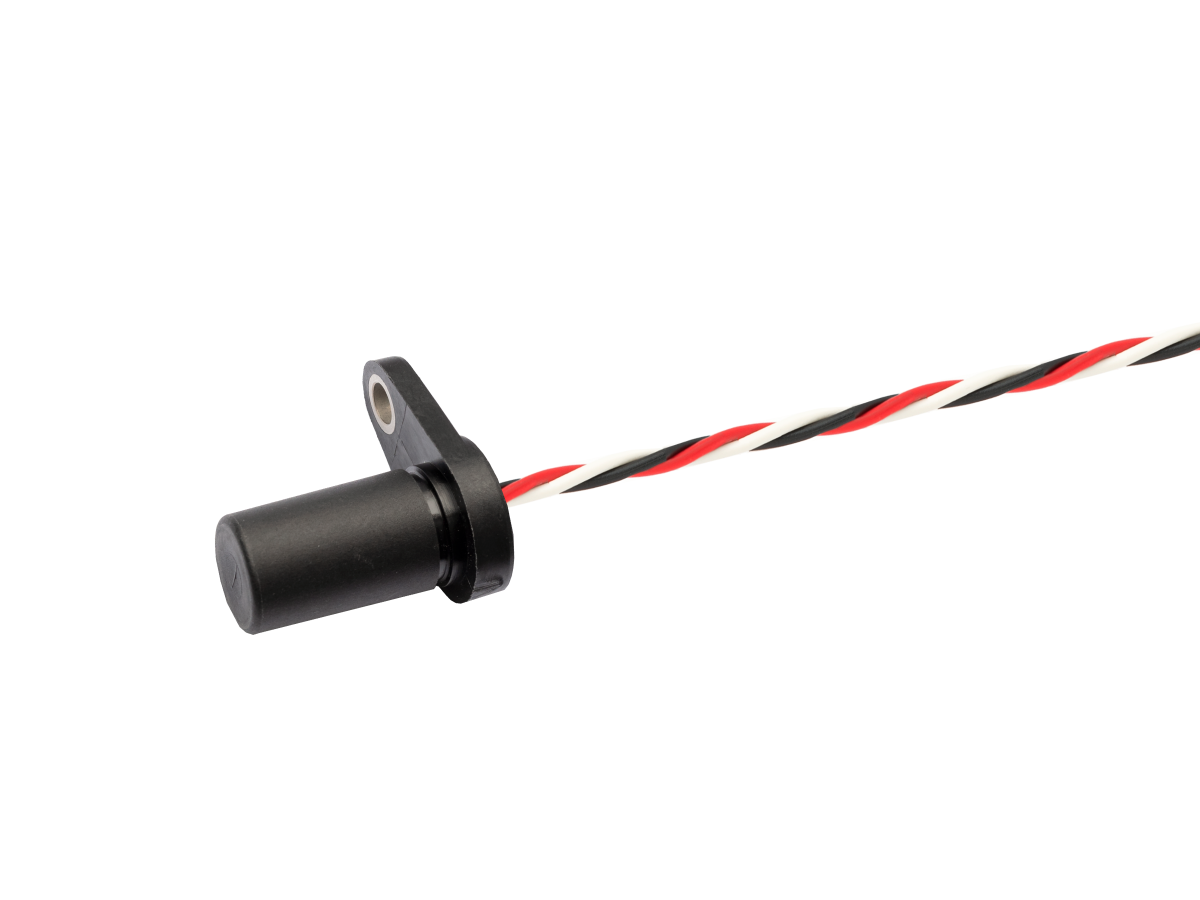

| Boîtier/Carter | Cylindre en acier inoxydable, cylindre en aluminium fileté, cylindre en plastique fileté, plastique fileté, montage sur bride |
| Type de terminaison | Connecteur intégré, faisceau de câbles avec connecteur, fil libre |
- Détection de position min/max
- Confirmer l’alignement ou la proximité de bacs/chariots/plateaux sur les lignes de fabrication
- Fournir un retour de comptage des composants en production et en test
- Déterminer la vitesse des accessoires industriels et agricoles
- Vitesse d’arbre et d’engrenage dans les équipements agricoles
- Surveiller la vitesse dans les systèmes de convoyage et les lignes d’assemblage
- Résolution de vitesse dans les équipements d’automatisation
- Mesurer la vitesse d’alimentation des grues et des treuils
- Détermination du régime moteur (RPM)
- Mesure de la vitesse du véhicule/de la roue
- Systèmes de poulies dans la fabrication
- Surveillance des engrenages dans les transmissions
- Calage de l’arbre à cames et du vilebrequin
