Capteur Hall de la série MH21

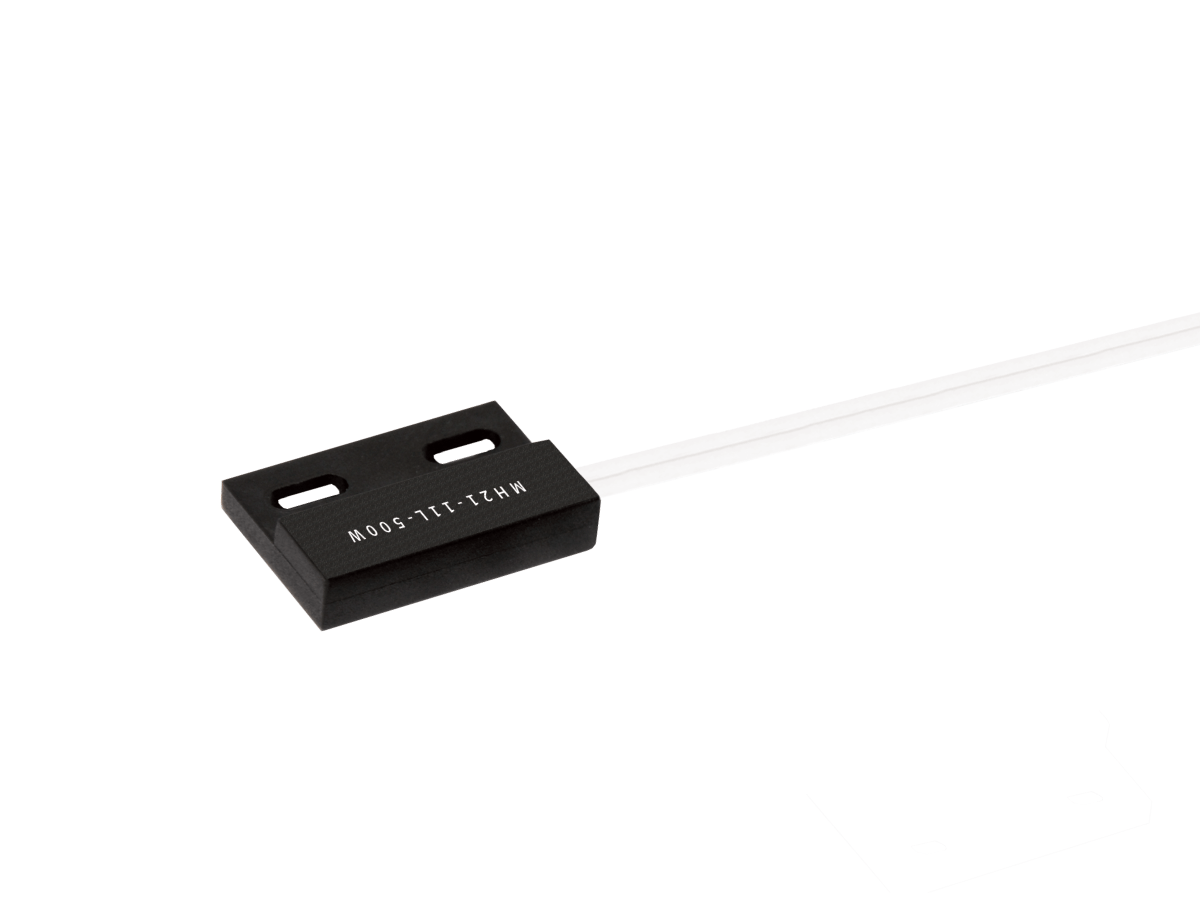

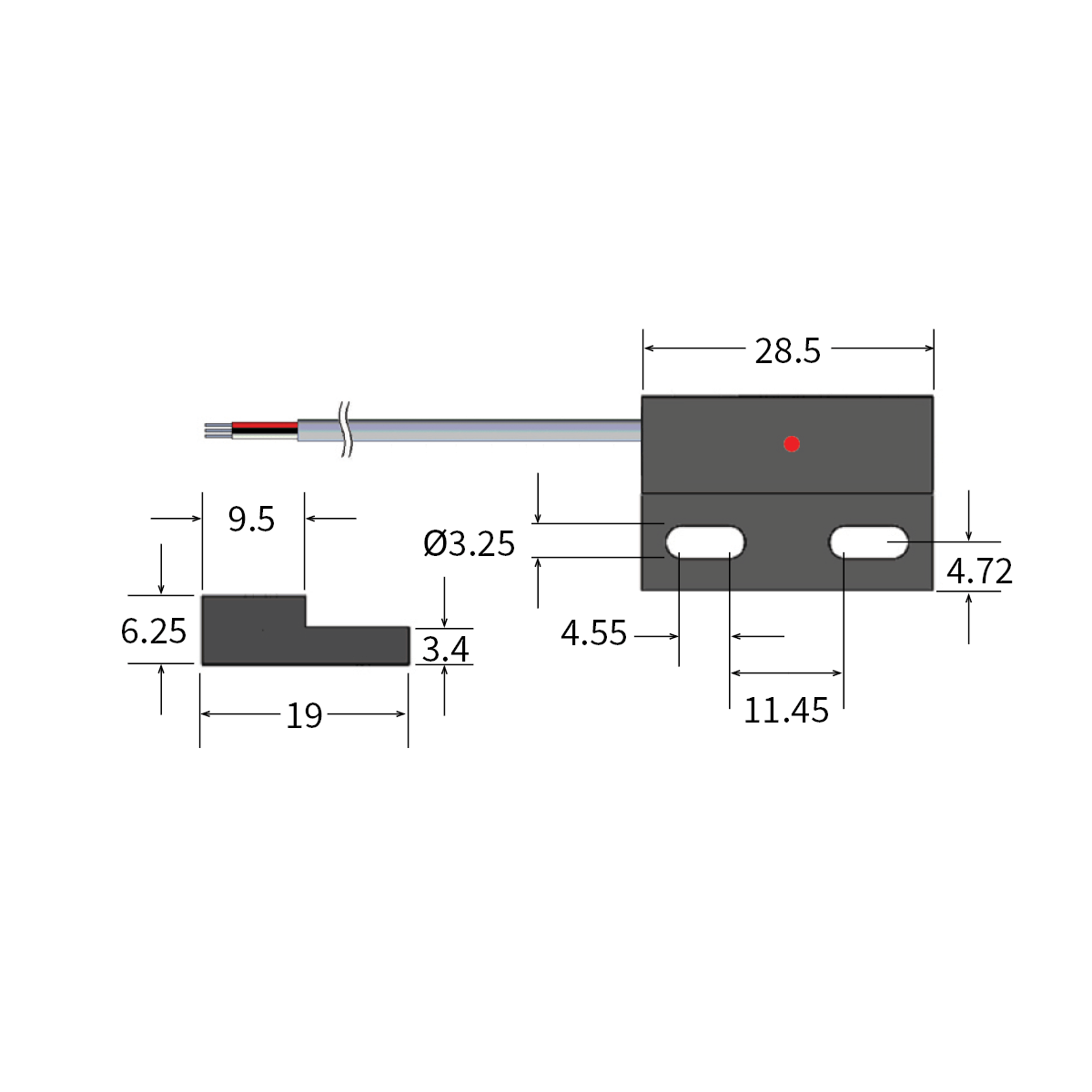

Les capteurs à effet Hall de la série MH21 sont conçus pour offrir précision et durabilité dans des environnements exigeants. Logés dans un boîtier rectangulaire robuste monté sur bride avec des bornes de câble, ces capteurs offrent une fiabilité à semi-conducteurs et des performances constantes sur une large plage de températures.
Notes de conception :
- Ajoute une résistance de pull-up externe (RL) entre VCC et VOUT pour une sortie en absorption de courant (sinking).
- Utilise un condensateur de découplage (CBYP) près du capteur pour minimiser le bruit externe.
- Plusieurs options de sortie : disponibles en configurations interrupteur, verrouillage et micro-puissance pour répondre à des besoins d’application variés.
- Faible consommation d’énergie : les versions micro-puissance fonctionnent avec seulement 5μA de courant moyen à 2.5–3.5V, soit nettement moins que la norme de l’industrie.
- Résistance aux hautes températures : plage de fonctionnement standard de -40°C à +85°C, avec des variantes pour températures plus élevées disponibles.
- Points d’activation stables : garantit des performances de détection constantes même lorsque les conditions environnementales fluctuent.
- Compact & personnalisable : idéal pour les applications à espace contraint avec des options de conception flexibles.
| Type de fonction – S (Interrupteur), L (Verrou) | Interrupteur standard (S) Verrou (L) Micro-puissance (Interrupteur uniquement) |
| Plage de détection – Activation | Interrupteur standard (S) 95G Verrou (L) 22G Micro-puissance 37G |
| Plage de détection – Désactivation | Interrupteur standard (S) 70G Verrou (L) -23G Micro-puissance 31G |
| Tension d’alimentation | Standard 3-24V, Micro-puissance 2.5-3.5V |
| Courant d’alimentation | Standard 4mA, Micro-puissance 2mA |
| Courant de fuite de sortie max. | Standard 10μA, Micro-puissance 1μA |
| Tension de sortie à l’état ON typ. | Standard 185mV, Micro-puissance 100mV |
| Fréquence de hachage typ. | Standard 800kHz, Micro-puissance 340kHz |
| Température de fonctionnement | -40 à 85C (Versions à température plus élevée disponibles) |
- Détection de vitesse
- Conceptions à montage en surface
- Systèmes programmables et sensibles à la polarité
- Électronique industrielle, automobile et grand public
