Capteur Reed série MK37

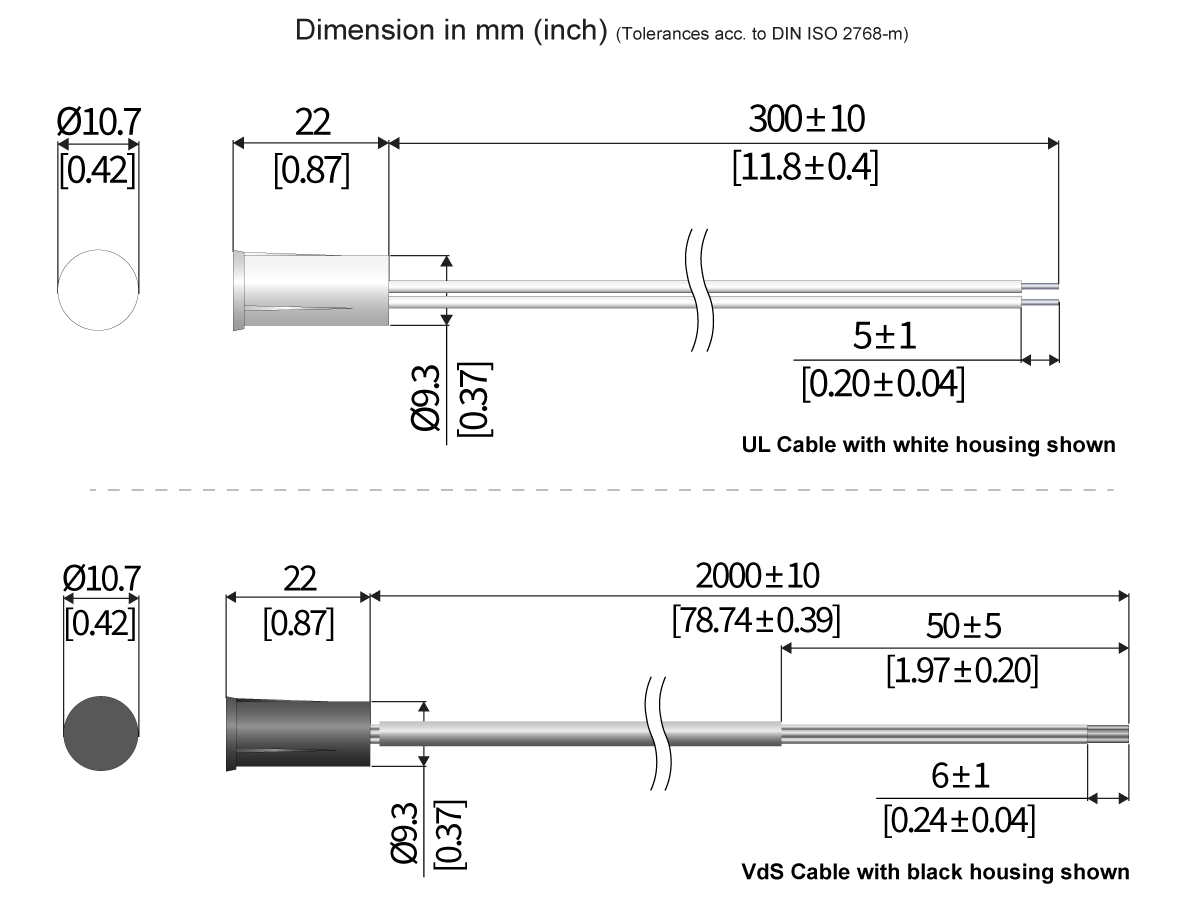

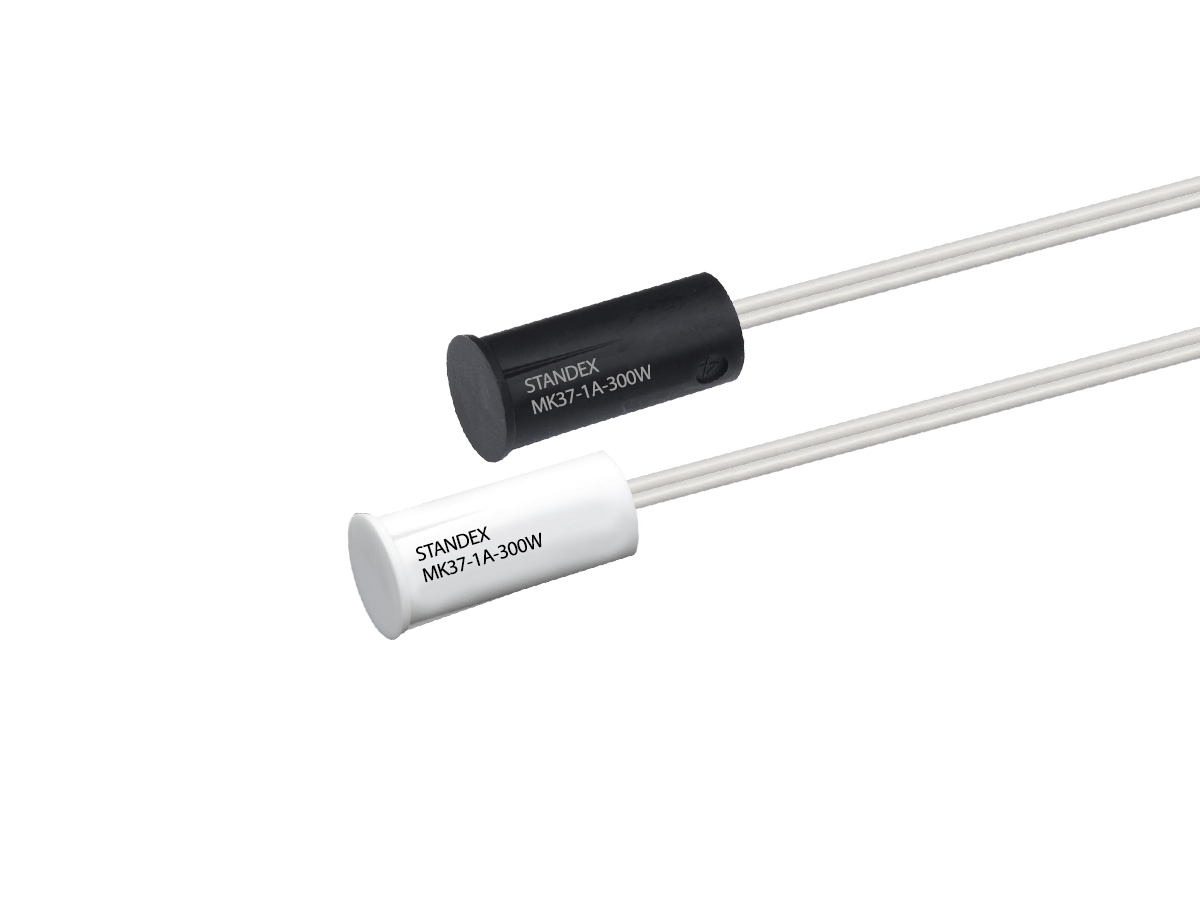

Le capteur Reed de la série MK37 est un capteur magnétique encastré conçu pour une installation dans un trou de ø3/8” ou dans un trou de ø3/4” lors de l’utilisation d’un adaptateur. Le capteur est conçu pour une installation par emmanchement à force qui utilise des nervures de sertissage pour maintenir le capteur dans le trou d’installation, ainsi qu’un aimant d’accouplement correspondant. Des boîtiers sont disponibles en blanc et en noir, ainsi que des options de câble : un câble homologué UL à 2 conducteurs ou un câble conforme VdS avec une boucle de sabotage.
Capteur généralement associé à l’aimant d’accouplement M37, ou peut être associé à l’aimant M36 pour une distance de commutation réduite, ou à l’aimant M38 pour des distances de commutation plus grandes.
- Normally open and normally closed sensor logic
- Customisable unipolar double-throw logic available
- Normally open rating: 10 Watt / 180 Volts / 0.5 Amp
- Normally closed rating: 3W / 30 Volts / 0.2A
- Adapter options available when installing in ferromagnetic material
- Customisation options: wiring harness length, connector options
- Sensor commonly paired with matching M37 magnet
- Sensor can be paired with M36 magnet to reduce switching distance
- Sensor can be paired with M38 magnet to increase switching distances
| Plage de fonctionnement | 10-20 AT |
| Configuration des contacts | 1A (SPST) Normalement ouvert (N.O.) |
| Puissance nominale max. | 10W/180VDC/0.5A |
| Configuration des contacts | 1B (SPST) Normalement fermé (N.C.) |
| Puissance nominale max. | 3W/30VDC/0.2A |
- Safety panels and machine controls
- Building automation and security
- Home appliances
- End-of-travel detection
