Capteur Reed de la série MK38

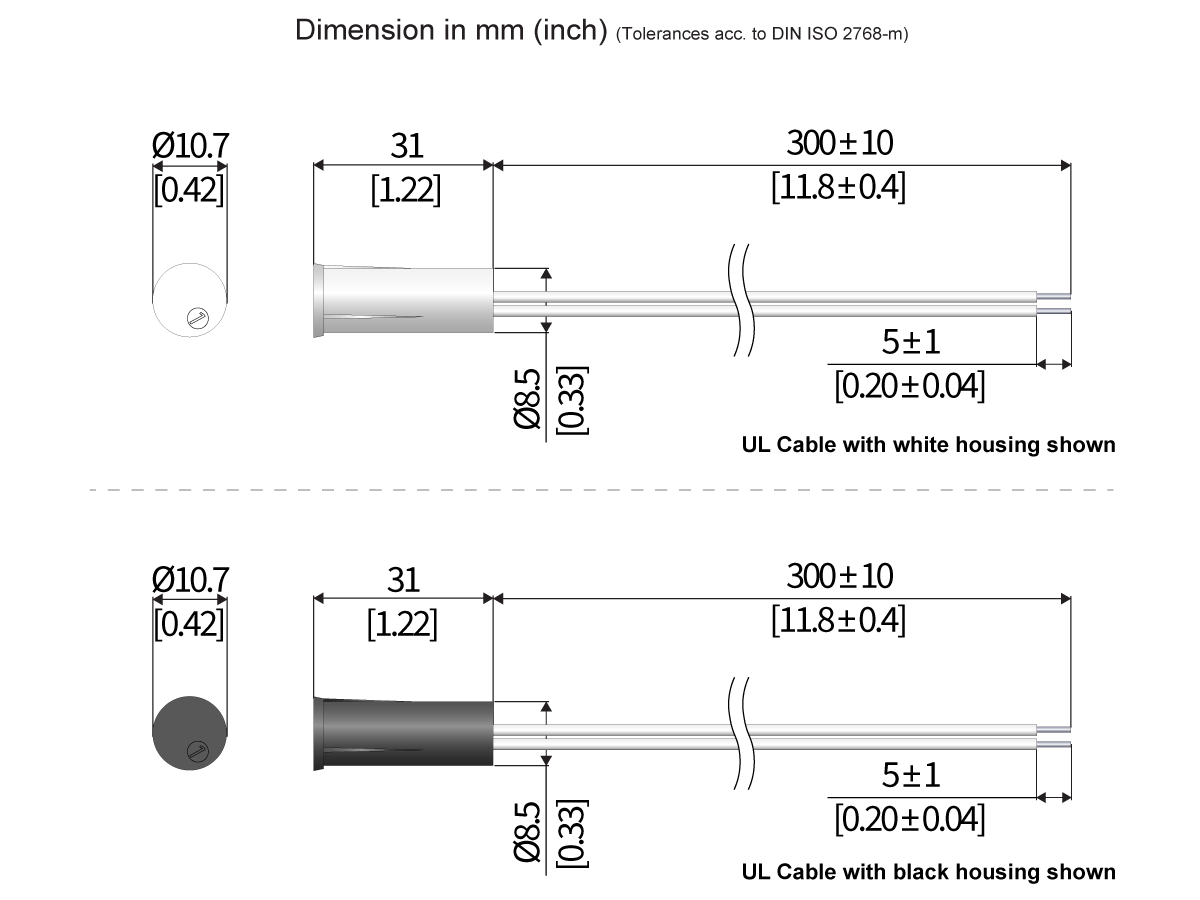

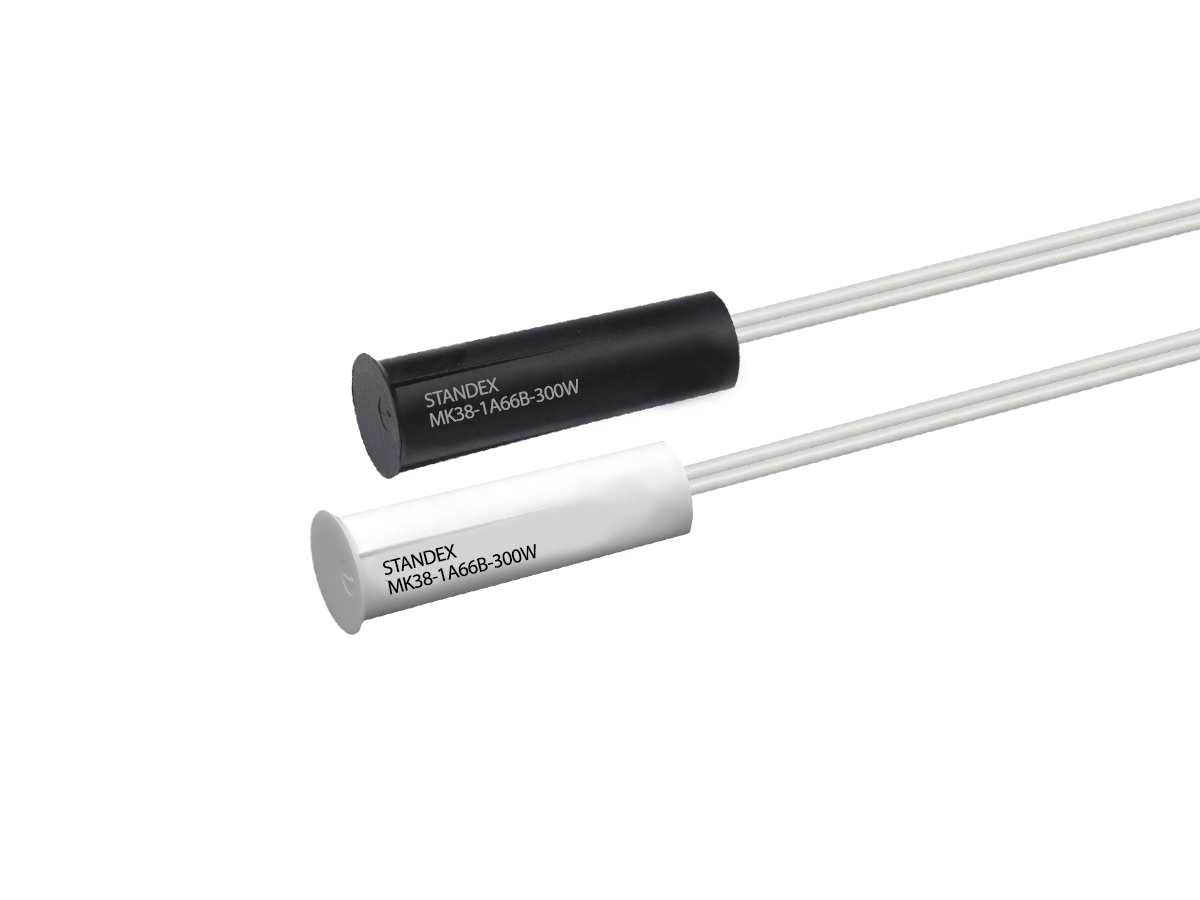

Le capteur Reed de la série MK38 est un capteur magnétique encastré conçu pour être installé dans un trou de ø3/8” ou dans un trou de ø3/4” lors de l’utilisation d’un adaptateur. Le capteur est conçu pour une installation à emmanchement forcé utilisant des nervures d’écrasement afin de maintenir le capteur dans le trou d’installation, ainsi qu’un aimant correspondant à assortir. Des boîtiers sont disponibles en blanc et en noir, ainsi que des options de câble : un câble à 2 conducteurs homologué UL ou un câble conforme VdS avec une boucle anti-sabotage.

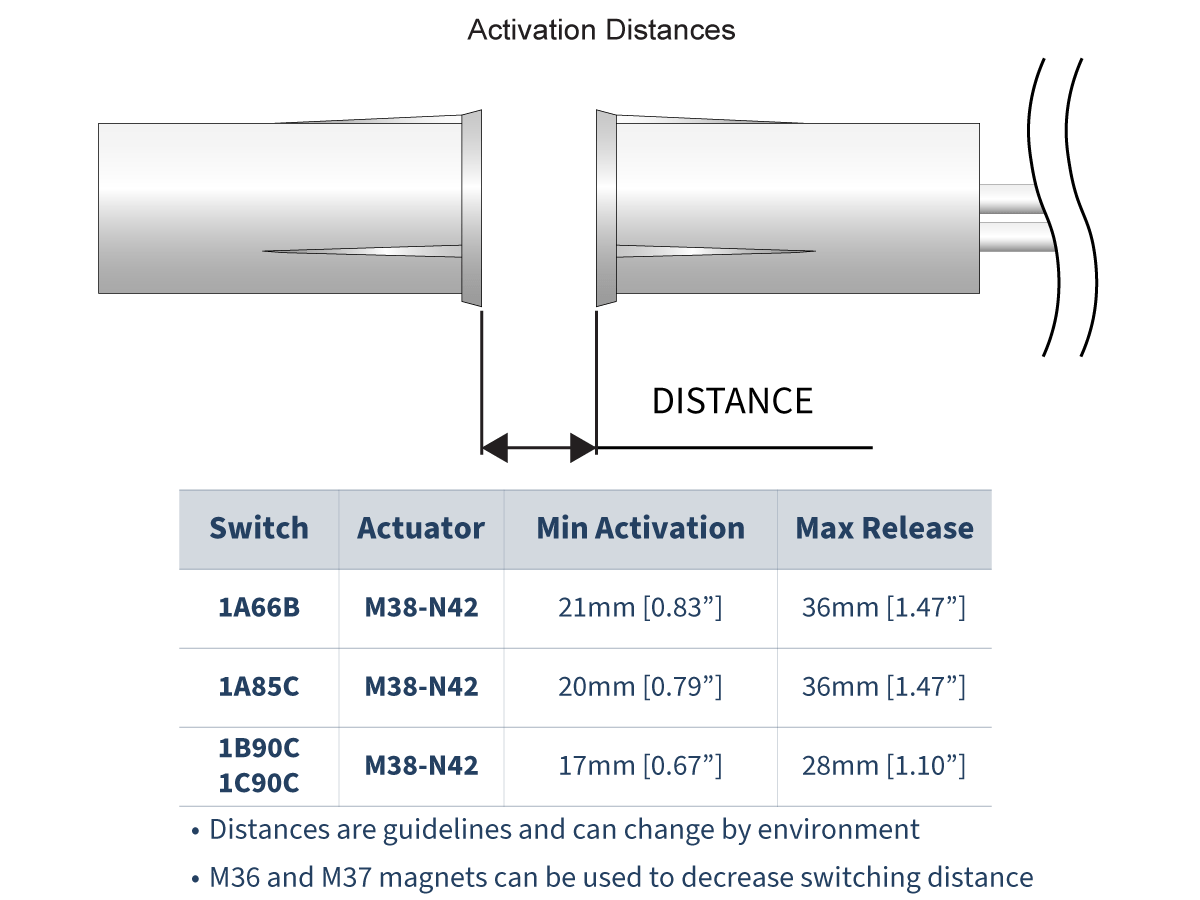

Capteur généralement associé à l’aimant correspondant M38, ou peut être associé aux aimants M36 et M37 pour une distance de commutation réduite.
- Logique du capteur disponible : normalement ouvert, normalement fermé et inverseur (SPDT)
- Caractéristiques nominales normalement ouvert : 10 Watt / 180 Volts / 0.5 Amp
- Caractéristiques nominales haute puissance normalement ouvert : 100 Watt / 300 Volts / 1.0 A
- Caractéristiques nominales normalement fermé et SPDT : 3W / 30 Volts / 0.2A

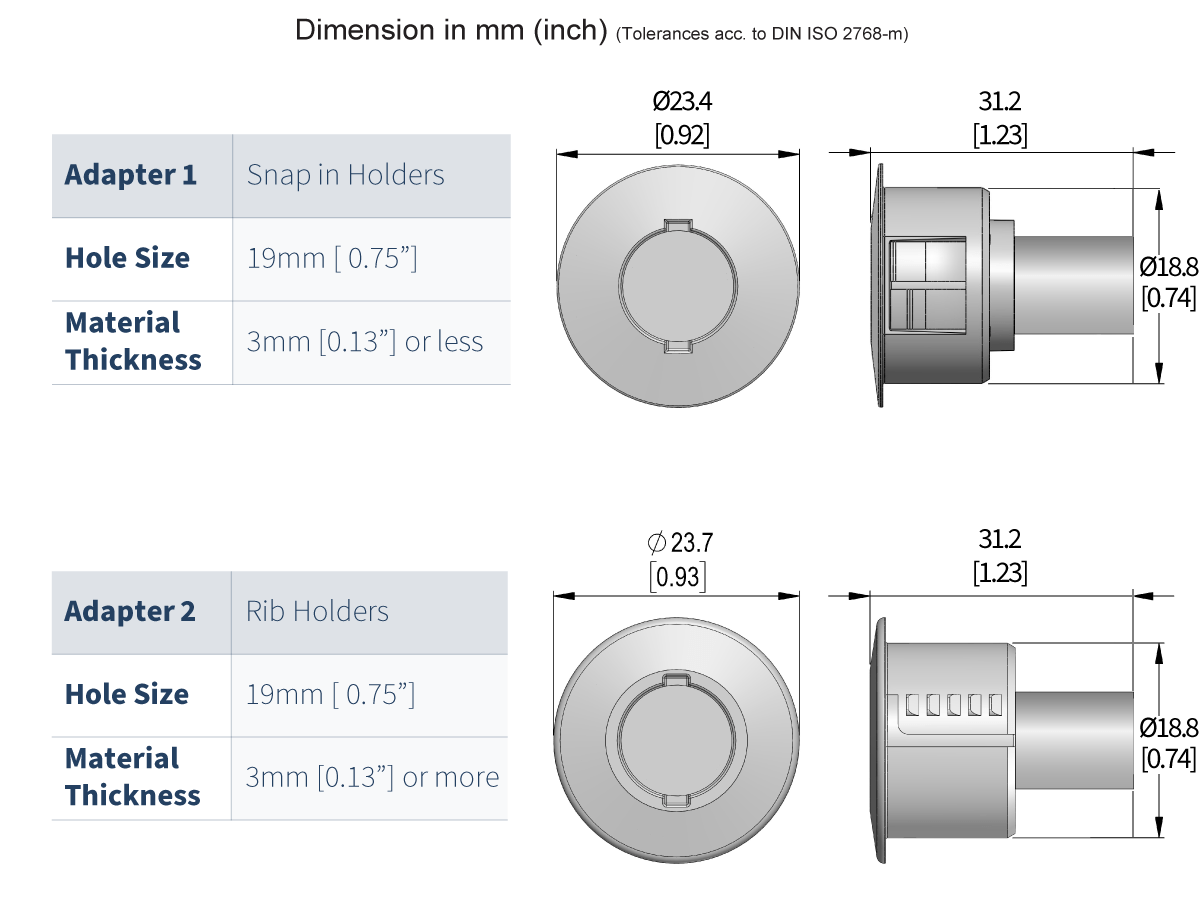

- Options d’adaptateur disponibles lors de l’installation dans un matériau ferromagnétique
- Options de personnalisation : longueur du faisceau de câbles, options de connecteur
- Capteur généralement associé à l’aimant M38 correspondant
- Le capteur peut être associé aux aimants M36 et M37 pour une distance de commutation réduite
| Plage de fonctionnement | 10-20 AT |
| Configuration de contact | 1A (SPST) Normalement ouvert (N.O.) |
| Puissance nominale max. | 10W/180VDC/0.5A |
| Puissance nominale max. | 100W/300VDC/1.0A |
| Configuration de contact | Configuration de contact 1B (SPST) Normalement fermé (N.C.) 1C (SPDT) Unipolaire bidirectionnel |
| Puissance nominale max. | 3W/30VDC/0.2A |
- Safety panels and machine controls
- Building automation and safety
- Home appliances
- End-of-travel detection
